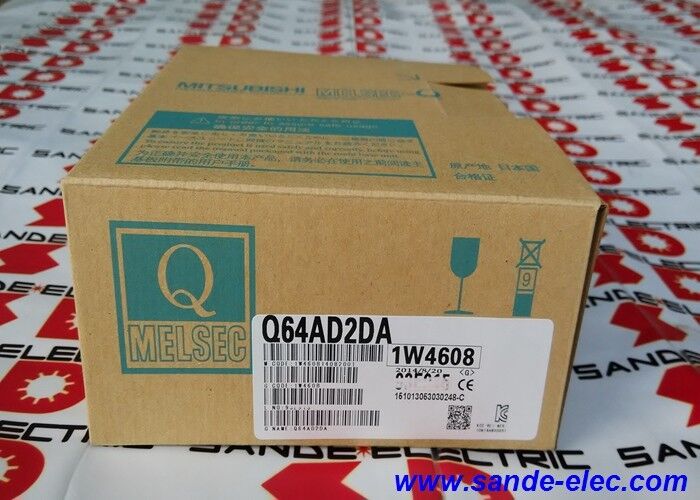

Yeni Mitsubishi PLC Q64AD2DA Bir yıllık garanti

Mitsubishi Q64AD2DA. MELSEC-Q Kombine Analog I/O 4 Kanal Giriş / 2 Kanal Çıkış ±10V + 0 ¢ 20mA / 500μs / Kayıt / 18-pt Terminal / 27.4mm

4 Giriş ve 2 Çıktı Bir 27.4mm yuvasında

Çoğu Q serisi analog modül ya saf giriş ya da saf çıkıştır.Q64AD2DA, her iki fonksiyonu da tek bir yuvada birleştirir. Aynı modülde dört A/D giriş kanalı ve iki D/A çıkış kanalı bulunur.Aynı makine bölümünde her iki tip analog sinyali gerektiren uygulamalar için, bu, yuva sayısını yarı yarıya düşürür ve ayrı Q64AD ve Q62DAN modüllerinin kurulmasına kıyasla kablolamayı basitleştirir.

Bölünme, ortak kontrol döngüsü yapılandırmaları için pratiktir: iki giriş kanalı süreç değişken sinyallerini (basınç, sıcaklık, akış) okur, üçüncüsü bir sürücünün analog hız geri bildirimini izler,Ve dördüncü bir konum dönüştürücü Altı kanalın hepsi 500μs hızında çalışıyor, bu yüzden bir diğerinin arkasında hiç bir analog dönüşüm beklemiyor.

Ana Özellikler

Seçilebilir çözünürlük 5 Giriş Modu, 4 Çıkış Modu

Q64AD2DA tek bir çözünürlük ayarına kilitlenmez. Her giriş kanalı bağımsız olarak beş dijital çıkış aralığı arasından seçer:

0 ¥ 4000:4000 sayımla 020mA veya 010V aralığını kapsar. Her sayım tam ölçekin% 0.25'ini temsil eder.

± 4000:±10V sinyalleri için bipolar aralığı. Voltaj aralığının merkezi 0'a; uçları ±4000'e doğru haritalandırılır.

012000:Sayım aralığı genişletildi.Aynı fiziksel sinyal aralığı boyunca daha ince çözünürlük adımları sağlar. Program ek ölçeklendirme olmadan mühendislik hesaplamalarında doğrudan ham sayımı kullanırken yararlıdır..

016000 / ±16000:Maksimum çözünürlük modları. Tam ölçüm için kuantitasyon hatasını en aza indirerek, tüm giriş aralığını 16.000 adıma (veya bipolar aralığın üzerinde 32.000 adıma) ayırır.

Çıktı kanalları 0 ¢ 4000, ± 4000, 0 ¢ 12000 veya ± 16000 ¢ arasından seçilir. Aynı mantık uygulanır. Çözünürlüğü ayarlamak, GX Developer veya GX Works2'deki akıllı işlev modülü parametreleri aracılığıyla yapılır.

Uygulama Senaryoları

Kapalı döngü süreç kontrolü:İki giriş kanalı basınç ve sıcaklık vericilerini okur (420mA). Bir çıkış kanalı bir kontrol valfini (010V) çalıştırır.Q64AD2DA, ayrı giriş ve çıkış modülleri olmadan tam ölçüm-kontrol sinyal zincirini işliyor.

Çok sensörlü makine izleme:Dört işlem değişken girişi (güç, yer değiştirme, basınç, sıcaklık) bir modülde. Kayıtlama, kalite ve teşhis kayıtları için makine döngüleri sırasında dalga biçimi verilerini yakalar.

Geri bildirim ile hız düzenlemesi:Çıkış kanalı, bir servo amplifikatöre ± 10V analog hız referansı sağlar. Giriş kanalı, kapalı döngü doğrulama için sürücünün analog çıkışından gerçek hız sinyalini okur.

Sık Sorulan Sorular

S1: Q64AD2DA hem Q-serisi hem de QnU-serisi sistemlerinde kullanılabilir mi?

Evet. Q64AD2DA, MELSEC-Q serisi ana taban üniteleri ve QnU serisi CPU'ları ve onların temel üniteleri ile uyumludur. Her iki CPU ailesi de aynı akıllı fonksiyon modülü arayüzünü destekler,ve Q64AD2DA her iki sistemin I/O haritasında 16 I/O noktasını işgal ediyor.

S2: Giriş kanalları ve çıkış kanalları gerilim veya akım için bağımsız olarak yapılandırılabilir mi?

Evet, her kanal sinyali (teglik veya akım) donanım kablolama ve yazılım parametresi ayarları ile bağımsız olarak seçer.Girdi kanalı 1 girdi kanalı 2 ± 10V voltajda çalışırken 0 ′′ 20mA akım için ayarlanabilir, ve iki çıkış kanalı benzer şekilde türleri karıştırmak olabilir.

S3: CPU programında kayıt fonksiyonuna nasıl erişilir?

CPU, Q64AD2DA'nın tampon belleğinden (BFM) FROM talimatlarını kullanarak kayıt tamponunu okur.ve log durumu Q64AD2DA kullanıcı kılavuzunun tampon belleği listesinde tanımlanmıştır. GX Works2 ayrıca, çevrimiçi teşhis oturumları sırasında kayıtlı dalga formlarını doğrudan görüntülemek için grafik bir monitör ekranı sağlar.

Q4: Q64AD2DA ile Q68AD2DA arasındaki fark nedir?

Q64AD'nin ("64" kısmı) kombine versiyonda (Q64AD2DA) 4 giriş kanalı ve 2 çıkış kanalı vardır. Q68AD'nin 8 giriş kanalı vardır. Kombine varyant için (8 giriş + 2 çıkış), Q64AD'nin 8 giriş kanalı vardır.Q68AD2DA belirtilir.Dört giriş kanalı yeterli olduğunda Q64AD2DA'yı seçin; sekiz kanallı giriş gereksinimleri için Q68AD2DA'yı seçin.

S5: Hem giriş hem de çıkış aynı anda aktif olduğunda dönüşüm hızı değişir mi?

Her kanal bağımsız olarak 500μs'de dönüştürülür. Tüm aktif giriş kanalları kendi bireysel 500μs oranlarında dönüştürülür ve her iki çıkış kanalı da kanal başına 500μs'de güncellenir.Modüldeki altı kanal için toplam dönüşüm döngüsü tek bir sıralı tarama değildir her kanalın dönüşüm donanımı paralel olarak çalışır500μs rakamı, kaç kanal etkinleştirildiğinden bağımsız olarak kanal başına geçerlidir.
