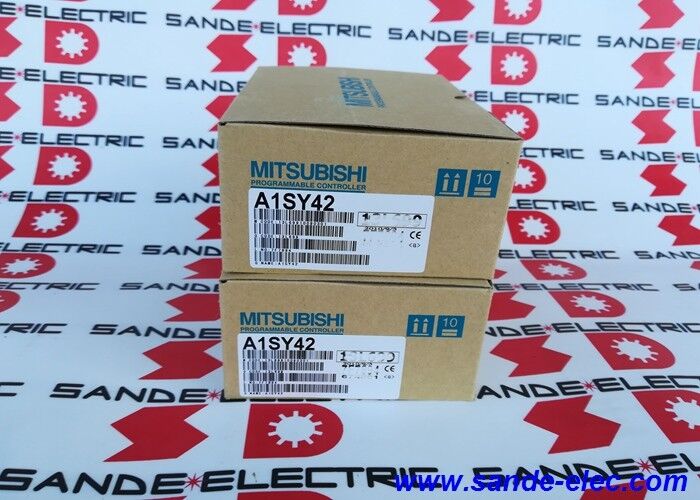

Yeni ve orijinal Mitsubishi PLC A1SY42

Mitsubishi A1SY42 | MELSEC-A İnce 64 Noktalı Transistör Alıcı Çıkışı — 12/24VDC / Nokta başına 0,1A / 1,6A Ortak / 2ms / 40-Pin FCN

Bir A1S Slim Yuvasında 64 Transistör Çıkışı

A1SY42, MELSEC-A A1S slim serisindeki en yüksek transistör çıkış noktası yoğunluğunu sağlar; tek bir raf yuvasından 64 NPN çıkışı. Karşılaştırma için A1SY41 aynı slot formatında 32 nokta sağlar. Bir kontrol sisteminin çok sayıda ayrı saha cihazını (solenoid valfler, röle bobinleri, pilot lambalar, motor yolverici etkinleştirmeleri) bir MELSEC-A rafından kumanda etmesi gerektiğinde, A1SY42'nin 64 noktalı yoğunluğu, tüketilen raf yuvası sayısını en aza indirirken çıkış kapasitesini maksimuma çıkarır.

64 kanalın tamamı tek bir 40 pinli FCN tipi konnektör aracılığıyla bağlanır. Saha kablolaması, FCN kablo düzeneği aracılığıyla, tek tek iletkenlerin vidalı terminallerde sonlandığı ayrı bir terminal kartına kadar uzanır; bu, MELSEC-A A1S çıkış modülü ailesindeki kablolama yaklaşımı standardıdır.

Temel Özellikler

MELSEC-A Çıkış Modülü Ailesinde A1SY42

A1SY42, 0,1A akım seviyesinde kanal sayısını maksimuma çıkarır. Daha yüksek akımda daha az nokta için A1SY50 veya A1SY60 geçerlidir. Bu oturumda daha önce aynı A1S platformu için A1SX41 (dijital giriş) ve A1S68DAI (analog çıkış) açıklanmıştı — A1SY42, aynı raf için temel dijital çıkış kapasitesini tamamlıyor.

Ortak Akım Limiti — Grup Başına 1,6A

Nokta başına 0,1A'da, 16 eşzamanlı tam yüklü çıkış, ortak sınır olan 1,6A'ya ulaşacaktır. Uygulamada çoğu saha cihazı önemli ölçüde daha az enerji çeker:

• 24VDC röle bobini: 30–60mA → ortak başına 26 eşzamanlı tam yüklü çıkış
• 24VDC solenoid pilot: 80–150mA → 10–20 eşzamanlı
• 24VDC LED göstergesi: 20mA → 64 eşzamanlı limit dahilinde

Birçok pilotun aynı anda yüksek akımda ateşleme yaptığı yoğun solenoid uygulamalar için toplam eşzamanlı ortak akımı 1,6A sınırına göre doğrulayın.

Uygulama Senaryoları

Yoğun valf paneli:24VDC'de 64 pnömatik valf pilotu. Valf başına 60mA'de, 64'ün tamamı = 3,84A toplam — ortak noktalar arasında doğru şekilde dağıtılır. Bir A1SY42, tüm valf çıkışlarını tek bir raf yuvasından yönetir.

Makine durumu gösterge paneli:Her biri 20mA, 24VDC'de 64 LED pilot ışığı. Hepsi eşzamanlı = 1,28A — limit dahilinde. Bir modül tam durum göstergesini kontrol eder.

Çok bölgeli röle sürüşü:Her biri 30–50mA'de 24VDC röle bobinlerini çalıştıran 64 çıkış kanalı. Çıkışların daha yüksek voltajlı yükler için saha rölelerini etkinleştirdiği büyük kontrol panellerinde kullanılır.

SSS

S1: A1SY42 ile A1SY42P arasındaki fark nedir?

A1SY42P, her ortak terminal grubu için ortak sigorta koruması ekler. A1SY42P üzerindeki saha kablolarında kısa devre söz konusu ortak grubun yerel sigortasını attırarak diğer ortak noktaları çalışır durumda bırakır. A1SY42'nin böyle bir koruması yoktur. Saha kablolama hatalarının bakım sorunu oluşturduğu kurulumlarda A1SY42P daha sağlam spesifikasyondur.

S2: A1SY42, tam boyutlu A serisi raflarla (A2U, A3U) uyumlu mudur?

Hayır. A1SY42, A1S slim formatıdır; yalnızca A1S slim raflara uyar. Tam boyutlu A serisi raflar fiziksel olarak daha büyük modüller kullanır. A serisindeki 64 noktalı transistör çıkışının tam boyutlu eşdeğeri A2Y42'dir. Sipariş vermeden önce kurulu donanımdan raf formatını doğrulayın.

S3: Saha kabloları 40 pinli FCN konektörüne nasıl bağlanır?

FCN kablo düzeneği aracılığıyla - modül tarafında 40 pinli FCN fişi ve saha tarafında bir terminal kartı (A1TBN veya uyumlu gibi) bulunan çok iletkenli bir kablo. Terminal panosu her kanal ve ortak için ayrı vidalı terminaller sağlar. Bu kablolama yaklaşımı MELSEC-A donanım kılavuzunun A1SY42 kurulum bölümünde ayrıntılı olarak açıklanmıştır.

S4: A1SY42 çıkışlarını hangi program adresleri kontrol ediyor?

MELSEC-A CPU'nun çıkış görüntüsü alanındaki Y cihazı adresleri. GX Developer veya GX Works2 donanım yapılandırması (AnS/A1S CPU türü için), yuva konumuna bağlı olarak her modül için başlangıç ​​Y adresini atar. Standart ladder Y bobini, SET ve RST komutları, atanan adreslerdeki çıkışlara komut verir.

S5: A1SY42, seçim açısından A1SY81 (32 noktalı) ile nasıl karşılaştırılır?
