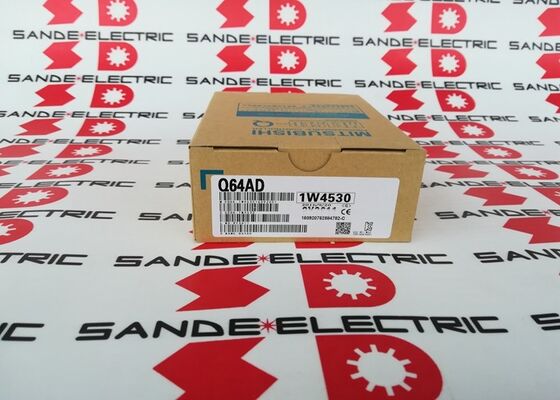

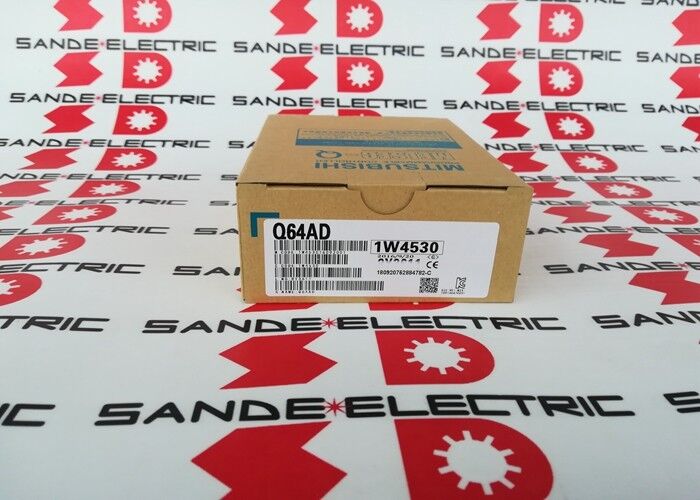

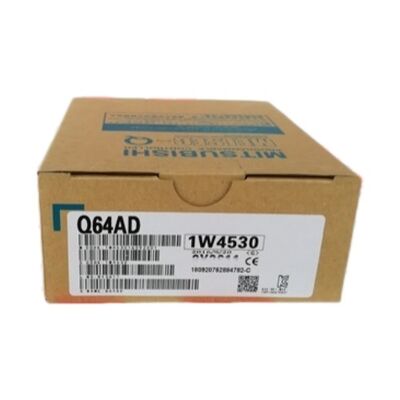

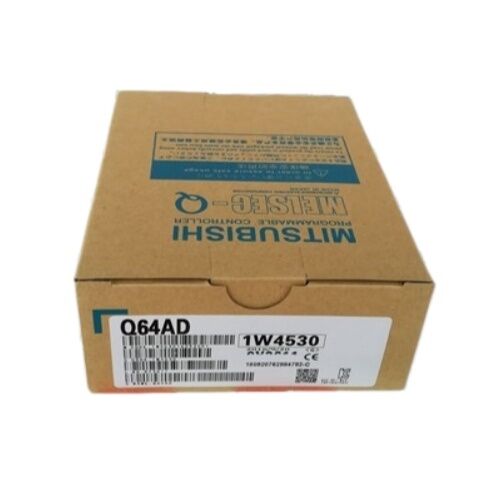

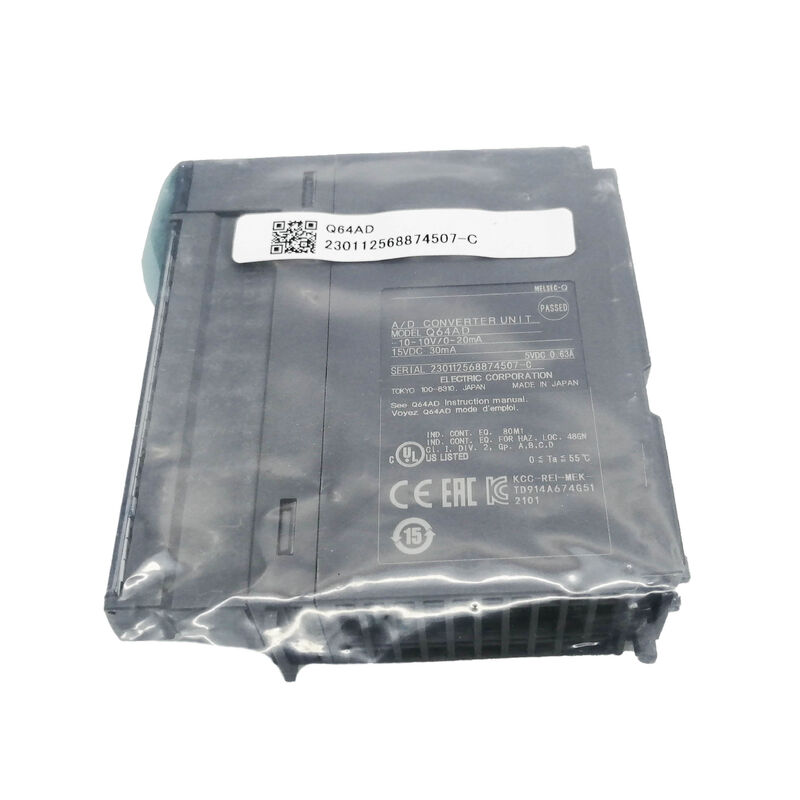

Yeni MITSUBISHI Modülü Q64AD

Mitsubishi Q64AD. MELSEC-Q Serisi 4 Kanallı Analog-Dijital Değiştirme Modülü. Voltaj ve Akım Girişi, 16 Bit çözünürlük, 80μs/Kanal, EEPROM, Dahili İzolasyon.

Parça numarası:Q64AD

Üreticisi:Mitsubishi Electric Corporation (Japonya)

Ürün hattı:MELSEC-Q Serisi ¢ Analog I/O Modülleri

LED göstergeler:RUN (normal / gözcü köpeği hatası), ERROR (hata durumu)

Yapılandırma Aracı:GX Configurator-AD (veya GX Works2 akıllı işlev modülü aracı)

Uyumlu CPU'lar:Tüm MELSEC-Q CPU modülleri Q modunda çalışıyor

Durum:Aktif ürün (MELSEC-Q platformu)

Uygulamalar:Süreç değişkenini elde etmek, akış ve basınç ölçümü, sıcaklık verici girişi, PID kontrolü, inverter hız geri bildirimi, çoklu sensörlü veri kayıtları

Genel bakış

BuMitsubishi Q64ADMELSEC-Q platformunun analog modül dizisinde genel amaçlı, yüksek çözünürlüklü olarak yer almaktadır.Dört kanallı A/D dönüştürücü: Standart endüstriyel sinyal aralıklarını (hem voltaj hem de akım) kapsayan modül, yaygın olarak kullanılan tüm yayılımlarda) tek bir kompakt yuvada.

Süreç kontrolü uygulamaları, durum izleme ve Q serisi PLC üzerinde inşa edilmiş kapalı döngü geri bildirim sistemleri için,Q64AD, CPU'nun programının gerçek dünyadaki ölçülen değişkenlerle çalışması için gerekli olan analog giriş altyapısını sağlar..

MELSEC-Q'nun yuva tabanlı arka plan mimarisi, analog giriş yeteneğini eklemenin bir yuva seçme, modülü yerleştirme ve mühendislik yazılımı aracılığıyla yapılandırma meselesi olduğu anlamına gelir.

Kabloya ayrı bir güç kaynağı yok, DIN ray pozisyonu müzakere edilmiyor,ve çalışacak bir iletişim kablosu yok modül, arka planın 5V mantıksal kaynağını iç devreleri için alır ve 24V DC'yi analog bölüm için terminal bloğundan çekir.

Q64AD'nin 27.4 mm yuva genişliği, tamamen dolu bir 12 yuvalı Q serisi taban ünitesinin, panelin yönetilemez şekilde büyümesi olmadan önemli ölçüde analog ve dijital modül karışımını tutabilmesi için yeterince dar tutar.

Süreç sensörleri ile çalışan mühendislerin en çok önem verdiği şey sinyal bütünlüğü ve tekrarlanabilirliği. CPU'nun okuduğu dijital değerin aslında fiziksel ölçüme karşılık gelmesi.Günden güne, çevresel sıcaklık değişikliklerinden veya güç açma/sürme döngülerinden etkilenmeden.

Q64AD bunu doğrudan ele alır: 16 bitlik dönüşüm çözünürlüğü, her giriş aralığında 65.536 miktarlandırma seviyesi sağlar (örneğin, ±10V aralığında sayım başına yaklaşık 0.30mV),EEPROM, kalibre edilmiş ofset ve kazanç değerlerini değişken olmayan bir şekilde saklar, böylece pil yedeklemesi olmadan güç döngüsünden kurtulurlar., ve giriş terminalleri ve arka düzlem otobüsü arasındaki fotocoupler izolasyonu, yer döngüsü akımlarının ölçümü bozmamasını önler.

Ana Özellikler

Girdi Aralığı Seçimi ¢ Kanal Konfigürasyonu

Q64AD'in dört kanalının her birine diğer kanallardan bağımsız olarak kendi giriş aralığı atanır.

Bir makine kurulumunda, ±10V basınç vericisi 1 kanalına, 4?? 20mA akış sensörü 2 kanalına, 0?? 10V konum geri bildirimi 3 kanalına bağlanabilir.ve aynı modülden aynı anda kendi aralıkları içinde aktif olan 1 ′′5V sıcaklık vericisiyle 4 ′′ kanal.

Aralık atama, GX Developer veya GX Works2'deki akıllı fonksiyon modülü anahtar ayarlarında yapılır.Modülün iç menzil kayıtları ayarları saklar ve her kanal için doğru dönüşüm özelliğini uygular..

The I/O conversion characteristic is a straight line through the offset value (the analog input value that produces a digital output of 0) and the gain value (the analog input value that produces the maximum digital output).

Both values are adjustable to trim the conversion for the specific sensor's actual output characteristics — a factory calibration that accounts for sensor-to-sensor variation without requiring the Q64AD itself to be adjusted.

EEPROM depolama sistemi, çalıştırma sırasında kalibrasyon verilerinin batarya yedeklemesi olmadan kalmasını sağlar.

Güçlenince, the Q64AD reads its stored offset and gain values from EEPROM and begins converting immediately with the calibrated characteristics — a practical benefit for installations where battery replacement schedules are difficult to maintain, veya modül, makine bakımı sırasında tekrar tekrar kapatılıp yeniden çalıştırılabilirse.

Dönüştürme Hızı ve Ortalama

Aktif kanal başına 80 μs'de, Q64AD hızlı bir şekilde dönüştürür. Tam dört kanallı tarama 320 μs'de tamamlanır ve tipik Q serisi CPU tarama döngüsü bitmeden önce tüm dört tampon bellek değerini tazeler.

Bu hız, Q64AD'nin gerçek zamanlı olarak nispeten hızlı işlem değişkenlerini takip etmesini ve CPU programını her tarama sırasında mevcut ölçümlerle beslemesini sağlar.

Analog sinyalin görünür ölçüm titreşimi üreten elektrik gürültüsü içeren uygulamalar için ‡ yüksek güçlü ekipmanların yakınında çalışan sensör kabloları, VFD'lerin yakınında korunmamış kablolar,Ya da doğal olarak gürültülü sinyal kaynakları Q64AD'nin dijital ortalamalama fonksiyonu rapor edilen değeri düzeltir.

Ortalama her kanal için ayrı ayrı ayarlanabilir.Zaman tabanlı ortalama (belirli bir milisaniye sayısında ortalama) veya sayıya dayalı ortalama (belirli bir sayıdaki dönüşümde ortalama) seçimi.

Ortalama değer, CPU'nun tampon belleğinden okuduğu şeydir; modül içten olarak 80 μs'de dönüştürmeye devam eder ve ortalama hesaplama için örnekleri toplar.Bu temel dönüşüm donanım yavaşlatmadan gürültü kaldırır.

Buffer Bellek Arayüzü: CPU'nun Dönüştürülen Değerleri Nasıl Okuduğu

The Q64AD communicates with the CPU through buffer memory — a dedicated memory area inside the module accessed by the CPU using the FROM/TO instructions (or the intelligent function module direct access device in GX Works2 structured programs).

Ana tampon bellek alanları şunlardır: CH□ dijital çıkış değeri (her kanal için mevcut A/D dönüşüm sonucu), CH□ ortalama etkinleştirme/kapalılaştırma, CH□ ofset/gain değerleri ve hata durumu kayıtları.

CPU, kanalın dönüştürülen dijital değerini merdiven programındaki tampon belleği adresinden okur, genellikle daha fazla işleme geçmek için bir veri kayıtlarına kaydeder.,ayar noktalarıyla karşılaştırma, PID döngülerinde kullanma veya veri kaydediciye kayıt.

Dönüştürme, CPU'nun tampon belleğini okuyacağından bağımsız olarak Q64AD'nin içinde sürekli olarak gerçekleşir.tampon belleği, bir sonraki dönüşümle yazılana kadar en son tamamlanan dönüşüm sonucunu tutar..

Sık Sorulan Sorular

S1: Q64AD 16 I / O noktasını işgal ediyor. Bu, Q serisi CPU'nun mevcut ayrık I / O sayısını etkiler mi?

Evet, Q64AD gibi akıllı fonksiyon modülleri, CPU'nun I/O haritasında ayrık giriş veya çıkış modülleri olmamasına rağmen belirli sayıda I/O noktasını işgal eder.

The 16-point allocation is used for the module's own data exchange signals — operating condition signals and control signals — but these 16 points do not correspond to physical input or output terminals.

Gerçek analog dönüştürülmüş değerler, modülün tampon belleğine erişen FROM talimatları ile okunur, I/O haritası ile değil.

16 I/O noktasının tahsis edilmesi, sistemin toplam I/O noktası sayısında hesaba katılmalıdır, çünkü her Q serisi temel biriminin tanımlanmış maksimum I/O noktası kapasitesi vardır.

S2: Giriş voltajı ± 15V'den fazla olursa ne olur? Modül hasar görecek mi?

Q64AD'in giriş devreleri, giriş girişleri için ± 15V'ye ve giriş girişleri için ± 30mA'ya kadar giriş gerilimlerine karşı koruma içerir.

Bu sınırların içindeki sinyaller modüle zarar vermez.ya da yakındaki anahtarlama ekipmanları geçici olay sırasında dönüşüm hatalarına neden olabilir, ancak aşınma kısa ve mutlak maksimum yetenekler içinde ise donanıma zarar vermemelidir..

Bu seviyelerden önemli ölçüde daha yüksek olan sürekli voltajlar veya ana AC'nin giriş terminallerine doğrudan bağlantısı, giriş devrelerine zarar verir.

Fotocoupler izolasyonu, analog giriş devreleri tehlikeye girse bile arka planı ve CPU'yu hasardan korur.

S3: Q64AD modülü sahada kalibre edilebilir mi ve bu nasıl yapılır?

Q64AD'nin kaydırma ve kazanç değerleri akıllı fonksiyon modülü anahtar ayarları ve GX Configurator-AD tarafından desteklenen kaydırma / kazanç ayar modu aracılığıyla sahada ayarlanabilir.

Ofset/gain ayar modunda (buffer belleği yazısı ile etkinleştirildiğinde), the engineer applies known reference voltages or currents to the input terminal and writes the corresponding target digital value to the module — the module calculates the correction factor and stores it in EEPROM.

Bu işlem, Q64AD'nin dönüşümünün bağlı sensörlerin spesifik özelliklerine uymasını sağlar, sensörden sensöre değişimi, kablo gerilim düşüşünü,veya tesisin referans voltajında hafif farklılıklar.

S4: Tek bir Q serisi sistemine kaç adet Q64AD modülü monte edilebilir?

Q64AD modüllerinin sayısı modül türünün kendisiyle değil, toplam I/O noktası kapasitesi ve temel birim yuva sayısı ile sıkı bir şekilde sınırlıdır.

Standart bir Q serisi sistemi, uzatma taban kabloları ile birbirine bağlı birden fazla taban ünitesinde 64'e kadar yuva destekler.

Her Q64AD bir yuva (27.4 mm genişlikte) ve 16 I/O noktasını kaplar.

64 yuvarlaklı bir sistem, teorik olarak 64 Q64AD modülünü destekler ve 256 analog giriş kanalı sağlar.ve diğer modül türleriyle karışım gerçek sayıyı belirleyecektir.

S5: Q64AD, her bir kanal için ortalamayı destekler mi, yoksa ortalamayı aynı anda tüm kanallara uyguluyor mu?

Ortalama her kanal için yapılandırılabilir.

Her kanalın kendi ortalamalama etkinleştirme / devre dışı bırakma ve ortalamalamalama ayarları var. 1 kanalı 50ms zaman temelli ortalamalamalama etkinleştirilebilirken 2 kanalı ortalamalamalama olmadan çalışır.Kanal 3, sayıya dayalı ortalama 10 numarayı kullanır., ve kanal 4 de ortalama değil.

Bu kanal başına bağımsızlık, modülün daha hızlı değişen kanalların tepki vermesini tehlikeye atmadan her sinyalin özellikleri için optimize edilmesini sağlar.
