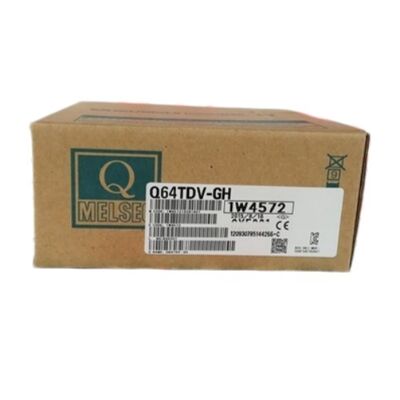

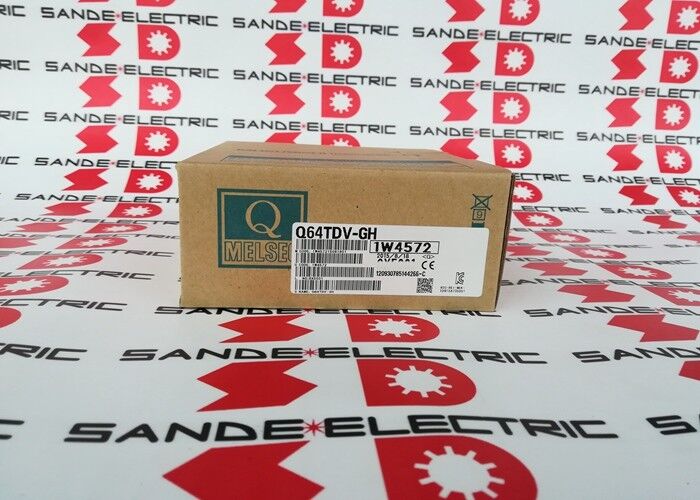

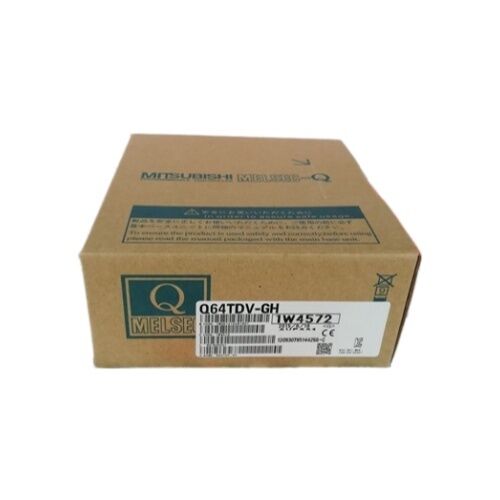

Yeni MITSUBISHI PLC Modülü Q64TDV-GH Kutusu Q64TDVGH

Mitsubishi Q64TDV-GH. MELSEC-Q Kanal İzole Termokopül / Mikrovoltasyon Giriş Modülü 4 Kanal / B R S K T E J N Türleri / ±100mV / 40ms/ch / Kablo Kırıklığı / CE

Bir modülde iki ölçüm modu

Q64TDV-GH, aynı 4 kanallı yuvadan iki farklı ölçüm ihtiyacını karşılar.

Termokopül sıcaklığı giriş:Sekiz standart termokopül türünden herhangi birine doğrudan bağlanır: B, R, S, K, T, E, J veya N. Modül, soğuk bağlantı telafiini içten olarak işliyor, bu nedenle harici soğuk bağlantı devresine gerek yok.Ölçülen sıcaklık, ×10 ölçekli bir 16 bitlik imzalı ikili değere dönüşür (böylece 25Kullanılabilir sıcaklık aralığı termokopül tipine bağlıdır: B tipi en yüksek sıcaklıkları kapsar; T ve K türleri en yaygın endüstriyel aralıkları kapsar.

Mikrovoltse girişi:2MΩ veya daha yüksek bir giriş impedansıyla -100 ila +100mV aralığında sinyalleri ölçer. Bu, modülü termokopillerden öte sinyal türlerine açardüşük çıkışlı basınç dönüştürücüler, ve diğer köprü veya hassas düşük voltajlı sensörler standart ± 10V veya 4 ¢ 20mA analog giriş modüllerinin aralığının altında olacaktır.

Dönüştürme sonucu, tüm ±100mV aralığını ince çözünürlükle kapsayan −25000 ila +25000 arasında 16 bitlik imzalanmış ikili bir değerdir.

Her iki mod da 4 kanal boyunca paralel olarak çalışır. 1 kanalı bir K termokoplunu ölçebilirken, 2 kanalı bir yuvadaki bir modülden bir yük hücresinin mikro gerilim sinyalini okur.

Ana Özellikler

Kanal-Kanal İzolasyonu Neden Önemlidir?

Many analogue input modules share a common signal ground across all channels — cross-channel interference and ground loop currents can corrupt readings when field sensors are grounded at different potentialsQ64TDV-GH, her kanalı diğer kanallardan galvanik olarak izole eder.

Endüstriyel sıcaklık ölçüm tesislerinde, farklı termokoplar genellikle farklı metal yapılara fiziksel olarak bağlanır motor korumaları her biri farklı bir toprak potansiyelinde olabilirKanal izolasyonu olmadan, bu yapılar arasındaki potansiyel farklılıklar sinyaldeki ortak mod müdahalesi olarak görünür.Her kanalın ölçümü elektrik açısından bağımsızdır., bu nedenle termokopül bağlama noktaları arasındaki potansiyel farklılıklar bitişik kanal okumalarını bozmıyor.

Aynı ilke, çok noktalı yük izlemesinde gerilme ölçümlerinden mikro gerilim ölçümleri için de geçerlidir.

Uygulama Senaryoları

Fırın bölgesi sıcaklık kontrolü:Q64TDV-GH'ye bağlı dört K tipi termokapl, ayrı ısıtma bölgelerini izler. Kanal yalıtımı, bölge çapındaki toprak döngüsünün sıcaklık ölçüm hataları olarak görünmesini önler.Bir sensör bağlantısı işlem ortasında başarısız olursa tel kırılma algılama uyarıları.

Çeşitli noktalı gerginlik/yük izleme:Dört basın alet istasyonundaki yük hücreleri mikro gerilim sinyalleri olarak ölçülür (± 100mV aralığı).Kanal yalıtımı, ölçüm devresindeki mekanik çapraz seslerin bireysel yük okumalarını bozmamasını önler.

Karışık termokople ve mikro voltaj:Termokopül girişlerini (işlem sıcaklığı) okuyan iki kanal; düşük çıkışlı basınç dönüştürücülerini (± 50mV çıkış) okuyan iki kanal.Bir modül ek donanım olmadan aynı anda her iki sensör türünü de işliyor.

Sık Sorulan Sorular

S1: Q64TDV-GH ile Q64TD arasındaki fark nedir?

Her ikisi de aynı termo çift türü kapsamına sahip 4 kanal kanal yalıtımlı MELSEC-Q termokople giriş modülleridir.Q64TDV-GH, Q64TDD'nin sahip olmadığı mikro gerilim girişi kapasitesini (kanal başına ± 100mV) eklerGH ayrıca, -25000 ila +25000 aralığında 16 bit imzalanmış ikili çıkışla daha yüksek doğrulukta mikro gerilim ölçümünü destekler.Depresyon ölçerleri) termokopillerle birlikte ölçülmelidir., veya mikro gerilim girişi tek gereklilik olduğunda.

S2: Q64TDV-GH'de soğuk bağlantı tazminatı nasıl ele alınır?

Modül, moduldeki termokopül bağlantı terminallerinde sıcaklığı sürekli olarak izleyen iç soğuk bağlantı telafi kanalı içerir.Tüm termokopül ölçüm hesaplamaları, doğru ölçülen sıcaklık değerini elde etmek için bu telafiyi otomatik olarak uygular.Modülü standart termo çift kablolama ile kullanırken dış soğuk bağlantı referansı veya telafi devresine gerek yoktur.Soğuk bağlantı tazminatı yalnızca termokopül giriş modundaki kanallara uygulanır., mikro gerilim giriş modundaki kanallara değil.

S3: Bireysel kanallar bağımsız olarak termokople ve mikro gerilim giriş modları arasında geçiş yapabilir mi?

Evet. Her kanal, GX Developer veya GX Works2'deki akıllı fonksiyon modülü anahtar ayarlarını kullanarak termokople veya mikro voltaj girişi için bağımsız olarak yapılandırılmıştır.Değiştirme ayarları kanal başına giriş türünü atarMikro voltaj girişi için yapılandırılmış bir kanal soğuk bağlantı telafi veya termokopül doğrusallaştırmayı gerçekleştirmez. Çift, çiğ ± 100mV sinyalini ± 25000 dijital değer olarak rapor eder.

S4: Giriş voltajı ± 100mV'yi geçirse Q64TDV-GH'nin çıkış değerine ne olur?

Modülün belirtilen giriş aralığı ±100mV'dir ve mutlak maksimum koruma ±5V'dir. ±5V'de sinyaller modüle zarar vermez.Ancak ±100mV'den yüksek ölçümler, dijital çıkış aralığının üst veya alt sınırında (±25000) rapor edilir.. ± 5V'yi aşan herhangi bir sinyal, giriş devresine donanım hasarı riski doğurur. Eğer alan sinyalleri hata koşullarında ± 100mV'yi aştıysa uygun sinyal koşullaması veya koruması kullanılır.

S5: Bir MELSEC-Q sistemine kaç adet Q64TDV-GH modülü monte edilebilir?

Q64TDV-GH, Q CPU'nun I/O atamasında 16 I/O noktasını işgal eder ve bir Özel I/O Birimi olarak sayılır.Tek bir Q sisteminde 10'a kadar Q64TDV-GH modülü birlikte olabilir., sistem konfigürasyonunun toplam güç kaynağı bütçesine bağlı olarak 40'a kadar izole termokople veya mikro gerilim ölçüm kanalı sağlar.
