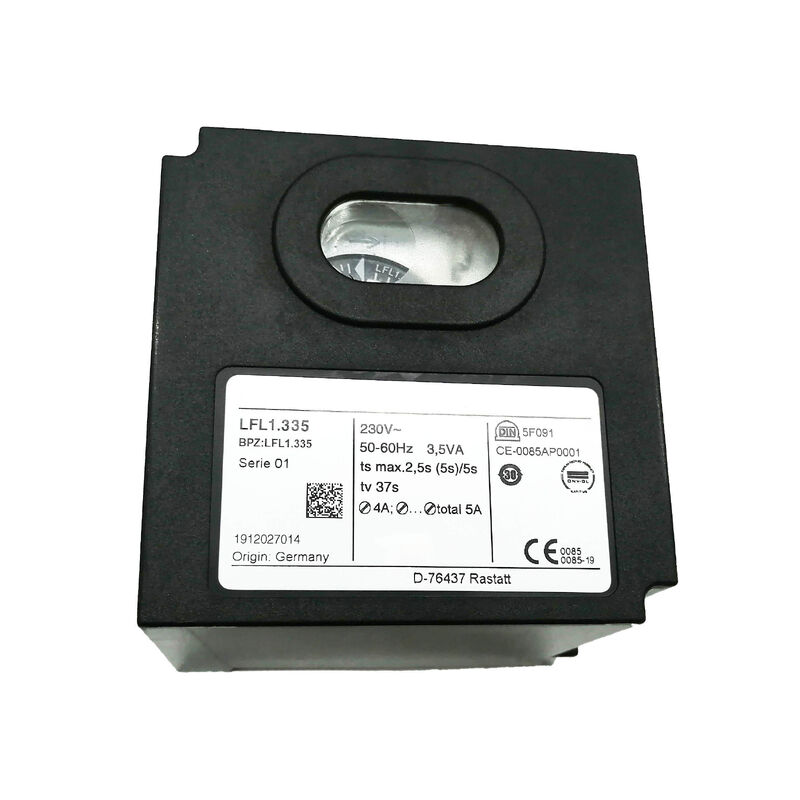

NEW SIEMENS LFL1.335 220- 240V Gaz Kontrol Kutusu- Kazan Programlayıcısı

Siemens LFL1.335 | Brülör Kontrolü — 110VAC / Cebri Çekiş / Gaz + Yağ + Çift Yakıt / Aralıklı / t1=37s / TSA=2,5s / t9=5s

Alev Denetimi, Sıralaması ve Güvenli Kapatma — Brülör Kontrolü Ne Yapar?

Brülör kontrolü genel bir röle veya programlanabilir kontrol cihazı değildir; yanma ekipmanı için özel olarak tasarlanmış özel bir güvenlik sıralayıcıdır. LFL1.335, bir cebri çekişli brülörün başlatmadan kapatmaya kadar olan tüm sırasını yönetir: ön temizleme, ateşleme, alev oluşumu onayı, denetimli çalışma modu ve bir arıza oluştuğunda güvenli kilitleme yanıtı. Bu işlevler, yanma güvenliği standartlarını karşılamak için tanımlanmış, yasal olarak gerekli bir sırayla yürütülmelidir.

Yayınlanan üç zamanlama parametresi, LFL1.335'in spesifik sırasını tanımlar:

t1 = 37 saniye — ön temizleme süresi:Ateşleme girişiminden önce, cebri çekişli fan, yanma odasından ve bacadan yanmamış yakıt veya gazı temizlemek için 37 saniye boyunca çalışır. Bu temizleme, yakıt açısından zengin bir atmosferin kıvılcım nedeniyle tutuşmasını önler. 37 saniyelik ön süpürme, brülörün yanma odası hacmine uygun bir tasarım tercihidir.

TSA = 2,5 saniye — ateşleme için emniyet süresi (Sicherheitszeit):Ateşleme girişiminde bulunulduktan sonra alevin 2,5 saniye içinde algılanması gerekir. Alev dedektörü bu pencere içerisinde alev oluşumunu onaylamazsa, LFL1.335 yakıt valfinin enerjisini keser ve kilitlemeye geçer. Alev tepkisinin hızlı olduğu doğrudan gaz ateşleme uygulamaları için 2,5 saniyelik TSA uygundur.

t9 = 5 saniye — temizleme sonrası süre:Normal bir kapatmanın ardından, fan durmadan önce yanma ürünlerini ısı eşanjöründen ve bacadan temizlemek için fan 5 saniye daha çalışmaya devam eder.

Bu zamanlama değerleri LFL1.335'in donanımında sabittir; sahada programlanamazlar. Doğru LFL1 varyantının seçilmesi, belirli brülör için doğru ön süpürme ve emniyet sürelerinin seçilmesi anlamına gelir.

Temel Özellikler

Aralıklı Çalışma — Kurulum Açısından Ne İfade Ediyor?

"Aralıklı çalışma"nın brülör kontrol terminolojisinde özel bir anlamı vardır: brülör, her 24 saatlik çalışma periyodunda en az bir kontrollü kapatmaya (brülör kontrolünün normal kapatma sırası aracılığıyla) tabi tutulur. Bu, brülörün uzun süre çevrime girmeden çalıştığı "sürekli çalışma"dan farklıdır.

Pek çok endüstriyel ve ticari ısıtma sistemi, endüstriyel fırınlar, paket kazanlar, hava ısıtıcıları ve çıkışı veya aşama kapasitesini modüle eden proses ısı sistemleri gibi doğal olarak çevrim yapar. Bu sistemler için aralıklı çalışma normal görev döngüsüdür ve LFL1.335 buna göre tasarlanmıştır. Günler veya haftalar boyunca herhangi bir kapatma olmaksızın sürekli çalışması gereken brülörler için, sürekli çalışmaya uygun bir brülör kontrolü doğru spesifikasyondur.

Uygulama Senaryoları

Endüstriyel kazanlar ve paket buhar jeneratörleri:Ön süpürme, gaz vanasının açılması, kıvılcım ateşlemesi, iyonizasyon veya UV detektörü yoluyla alev onayı, çalışma sırasında modülasyonlu kontrol — hepsi LFL1.335 tarafından sıralanır.

Proses havası ısıtıcıları ve ısı eşanjörleri:Kurutma, sertleştirme veya proses ısıtması için ısı sağlayan cebri çekişli brülör. LFL1.335, her üretim toplu kapatmasından sonra güvenli başlatma sağlar.

Çift yakıtlı brülör sistemleri:Gaz/yağ geçiş özelliği, brülörün her iki yakıtla da çalışmasına olanak tanır. LFL1.335, hangi yakıtın aktif olduğuna bakılmaksızın alevi denetler.

SSS

S1: LFL1.335 ile LFL1.322 veya LFL1.338 gibi diğer LFL1 çeşitleri arasındaki fark nedir?

LFL1 çeşitleri öncelikle zamanlama parametreleri (ön temizleme süresi (t1) ve güvenlik süresi (TSA)) bakımından farklılık gösterir. LFL1.322'de t1=12s/TSA=2s bulunur; LFL1.338'de t1=37s/TSA=5s bulunur. Bu zamanlar donanımda sabittir ve belirli bir brülör için doğru değişkeni tanımlar. Farklı zamanlamayla bir varyantın değiştirilmesi, rahatsız edici kilitlenmelere (güvenlik süresinin çok kısa olması) veya yanma güvenliği standartlarının karşılanamamasına (yetersiz ön temizleme) neden olabilir. Daima kurulu ünitedeki LFL1.xxx tanımlamasını tam olarak eşleştirin.

S2: LFL1.335 ile hangi alev dedektörleri uyumludur?

LFL1 ailesi, Siemens QR, QRA ve QRC serisi UV alev dedektörleri ve gaz alevi denetimi için iyonizasyon problarıyla uyumludur. Brülöre takılan özel alev dedektörü tipi, LFL1.335'in hangi dedektör arayüzünü (UV dedektörü veya iyonizasyon girişi) kullanacağını belirler. Değiştirmeden önce alev algılama yöntemini brülörün tasarım belgeleriyle doğrulayın.

S3: LFL1.335 kilitlendiğinde ne olur?

Kilitleme durumunda LFL1.335, tüm yakıt valflerinin ve ateşleme transformatörünün enerjisini derhal keser. Bir kilitleme göstergesi yanar (tipik olarak kırmızı bir pilot lamba veya kumanda üzerindeki gösterge). Brülör, kilitleme manuel olarak sıfırlanana kadar (genellikle LFL1.335'in kendisindeki sıfırlama düğmesine veya uzaktan sıfırlama noktasına basılarak) yeniden başlatılamaz. Bu manuel sıfırlama gereksinimi kasıtlıdır: operatörü yeniden başlatmaya izin vermeden önce nedeni kabul etmeye ve araştırmaya zorlar.

S4: LFL1.335 zamanlama parametreleri ayarlanabilir mi?

Hayır. Ön temizleme süresi (t1 = 37s), güvenlik süresi (TSA = 2,5s) ve son temizleme süresi (t9 = 5s) LFL1.335'in donanımında sabittir; harici parametreler veya anahtarlarla ayarlanamazlar. Zamanlamanın değiştirilmesi gerekli değerlere sahip farklı bir LFL1 varyantının seçilmesini gerektirir.

S5: LFL1.335 kaynağı nereden geliyor?

Yanma kontrol uzmanları, HVAC ve brülör ekipmanı tedarikçileri ve endüstriyel ısıtma sistemi yedek parça distribütörleri aracılığıyla. Siemens Bina Teknolojileri (şimdi Siemens Akıllı Altyapı), yanma kontrolleri dağıtım ağı aracılığıyla LFL1 kontrolleri sağlıyor. Sipariş vermeden önce LFL1.335 parça numarasını ve 110VAC besleme versiyonunu doğrulayın; daha yüksek voltajlı modeller (220VAC) farklı sipariş numaralarına sahiptir ve birbirlerinin yerine kullanılamaz.
