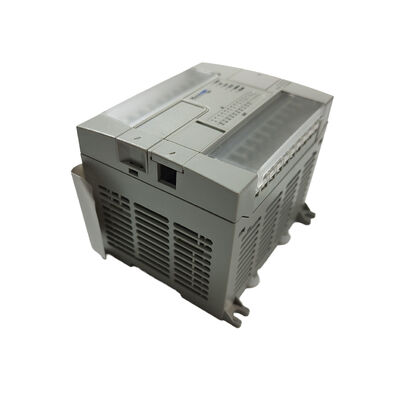

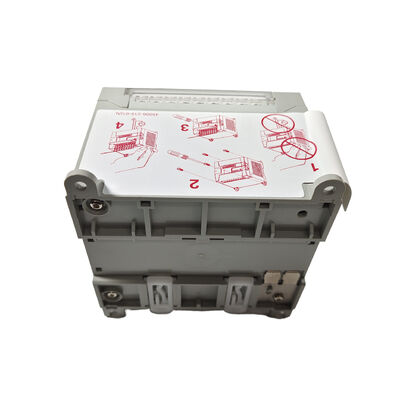

Yeni mühürlenmiş Allen Bradley 1762-L24BWA /C Pkg 2017 MicroLogix 1200 Denetleyicisi 1762L24BWA

1762-L24BWA. MicroLogix 1200 120/240VAC / 14 DI (10 Std + 4 Hızlı) / 10 Relay / 6KB / RS-232C Çoklu Protokol / Kesilmiş yedek

14 Girişler ️ Ama Hepsi Eşit Değil

1762-L24BWA'nın 14 dijital girişi, işlevsel olarak iki farklı gruba ayrılır ve fark makinenin nasıl tasarlandığı için önemlidir.

10 standart 24VDC girişi:Standart dijital girişler normal sensör sinyalleri için filtrelidir. baskı düğmeleri, sınır anahtarları, yakınlık sensörleri ve röle kontakları. Yanıt süresi milisaniye aralığında,Tüm normal makine dizimi görevleri için uygun.

4 hızlı 24VDC girişi:Önemli ölçüde daha kısa yanıt süresi olan yüksek hızlı girişler, standart girişlerin güvenilir bir şekilde yakalayabileceğinden daha hızlı değişen sinyaller için tasarlanmıştır.Bu hızlı girişler nabız treni sayımını (akım sayaçları), kodlayıcı darbeleri, üretim sayaçları), kısa süreli tetik sinyalleri ve tek bir PLC tarama döngüsü içinde veya taramalar arasında algılanması gereken herhangi bir giriş.Dakikada 200 darbelerinde bir üretim sayacı ve yüksek hızlı bir reddedilme kapısı tetikleyicisi olan bir makine üzerinde, hızlı girişler standart girişlerin yapamadığını işleyebilir.

Bu 10 + 4 bölünmesi bir tesadüf değil, tasarım seçimi. Sadece standart sensör girişlerine ihtiyaç duyan makineler, hızlı giriş yeteneğinin herhangi bir amaca hizmet etmemesiyle aynı 14 girişi kullanır.Yavaş algılayıcıları bir veya iki yüksek hızlı sinyalle birleştiren makineler, her iki türü de tek bir denetleyici tarafından alırlar., ayrı bir yüksek hızlı sayaç modülü olmadan.

Ana Özellikler

Tek RS-232C bağlantı noktası, Dört Protokol

1762-L24BWA'nın yerleşik RS-232C portu, tek bir fiziksel konektörden dört iletişim protokolünü destekler:

DF1:Allen-Bradley'in MicroLogix ve RSLogix 500 programlama terminalleri arasında veya DF1 anket düzenlemelerinde MicroLogix üniteleri arasında doğrudan iletişim için nokta noktası seri protokolü.

DH-485:Allen-Bradley'in çoklu drop ağı, ortak bir RS-485 otobüsünde birden fazla MicroLogix ve SLC denetleyiciyi birbirine bağlar.1762-L24BWA, ek bir iletişim modülü olmadan mevcut bir DH-485 ağına bağlanır.

Modbus RTU:Endüstri standardı Modbus protokolü RTU ikili biçiminde, MicroLogix 1200'ün üçüncü taraf sürücülerle, enerji sayaçlarıyla, uzaktan giriş/çıkış,ve diğer Modbus yetenekli aygıtlar ya master ya da slave olarak.

ASCII:Barkod okuyucuları, tartıcılar, etiket yazıcıları ve düz metin verilerini gönderen veya alan diğer karakter akışı cihazları için karakter modu seri iletişim.

Bir seri bağlantı noktasından gelen bu protokol esnekliği, denetleyicinin bir Modbus sürücüsüne bağlanması, bir barkod okuyucusundan veri alması,ve farklı yapılandırmalarda aynı RS-232C konektöründen bir programlama dizüstü bilgisayarı tarafından erişilebilir.

Uygulama Senaryoları

Kompakt ambalajlama ekipmanları:Film ağını, ürün varlığını ve mühür çene konumlarını izleyen on standart sensör, yüksek hızlı fotoelektrik sensörlerden ürün verimini sayan dört hızlı giriş.Film ileri motoru kontrol eden on röle çıkışıModbus RTU'daki RS-232C, çene konumlandırması için servo sürücüyle konuşuyor.

Parça sayımı ile taşıyıcı:Durma / başlatma düğmeleri ve güvenlik sınırları için standart girişler. Bir konveyör kodlayıcısından ürün darbelerini sayan hızlı girişler. Konveyör motor kontaktorlarını ve yönlendirici kapılarını kontrol eden röle çıkışları.

Kurulu MicroLogix 1200 sistemleri için bakım yedekleri:MicroLogix 1200 kompakt makine panellerinde 2000'lerde yaygın olarak kullanıldı. 1762-L24BWA yedeklemesi orijinal I / O adres haritasını, hızlı giriş atamalarını,ve RS-232C protokol konfigürasyonu program değiştirmeden.

Sık Sorulan Sorular

S1: 1762-L24BWA ve 1762-L24BXB arasındaki fark nedir?

1762-L24BWA'nın röle (W) çıkışları ve AC (A) güç kaynağı vardır. 1762-L24BXB'nin transistör (X = DC kaynağı) çıkışları ve DC güç kaynağı vardır. Giriş ve bellek özellikleri aynıdır.Makine bir AC kaynağı kullanırken BWA seçin ve yük esnekliği için röle çıkışları tercih edilir; 24VDC besleme paneli ve hızlı transistör çıkışları gerektiğinde BXB seçin.

S2: 1762-L24BWA için hangi programlama yazılımı kullanılır?

RSLogix 500 (Rockwell'in mirasçı MicroLogix / SLC 500 programlama ortamı) veya Studio 5000 Logix Designer 500 (RSLogix 500 yeteneğini içeren mevcut paket).Bağlantı, bir 1761-CBL-PM02 veya eşdeğer bir programlama kablosuyla RS-232C seri portu üzerinden yapılır, veya DH-485 protokolü kullanılırsa 1747-UIC USB-DH-485 adaptörü ile USB üzerinden.

S3: Hızlı girişler konum ölçümü için kodlayıcı darbelerini sayabilir mi?

Hızlı girişler tek kanallı kodlayıcılardan veya sensörlerden yüksek hızlı nabız sayımlarını toplayabilir.MicroLogix 1200, programdaki hızlı giriş sayım değerlerini yönetmek için HSC (High Speed Counter) talimatını kullanır. Yön algısı ile kareler (A / B fazı) kodlayıcı sayımı için,MicroLogix 1200 referans el kitabından özel MicroLogix 1200 HSC konfigürasyonunu doğrulayın..

S4: 1762-L24BWA'ya ek I/O eklenebilir mi?

Evet. MicroLogix 1200 sağ taraf genişleme portu üzerinden bağlanan genişleme I/O modülleri (1762 serisi) destekliyor.analog I/OMaksimum genişleme, temel denetleyici gücüne bağlıdır.
