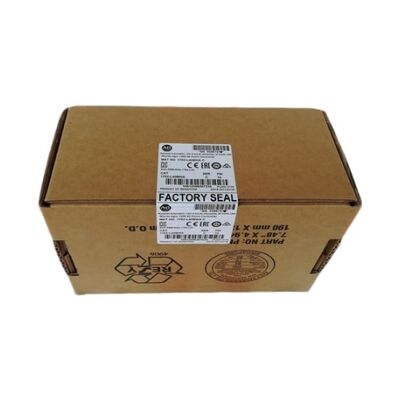

Bir AB ALLEN BRADLEY 1762-L24BWAR -Fabrika mühürlendi- 1762L24BWAR

1762-L24BWAR | MicroLogix 1200 — 120/240VAC / 14 DI (10 Std + 4 Hızlı) / 10 Röle / Ekstra HMI + Programlama Bağlantı Noktası / Üretimi Durduruldu 2022

1762-L24BWAR ve 1762-L24BWA — Fark Yaratan Bağlantı Noktası

1762-L24BWAR ve 1762-L24BWA aynı G/Ç konfigürasyonunu paylaşır: 14 giriş (10 standart + 4 hızlı) ve 10 röle çıkışı, aynı AC güç kaynağı ve aynı bellek ve talimat seti. İşlevsel fark, HMI veya programlama bağlantıları için ek bir özel bağlantı noktası olan "R" son ekindedir.

Standart L24BWA, tüm iletişim ihtiyaçlarını karşılayan bir RS-232C bağlantı noktası sağlar: programlama erişimi, HMI bağlantısı, sürücülere Modbus RTU ve çevre birimleri için ASCII. Her bağlantı, bağlantı noktasının protokol yapılandırmasının değiştirilmesini gerektirir. L24BWAR, özellikle eşzamanlı HMI çalışması için ikinci bir bağlantı noktası ekler: bir bağlantı noktası programlama bağlantısını veya Modbus sürücü iletişimini korurken, diğeri protokol değiştirme olmadan HMI panel bağlantısını sürdürür.

Makine çalışırken ve program izleme veya değişiklik için bir dizüstü bilgisayar bağlandığında sürekli olarak bağlı kalması gereken kalıcı bir operatör paneline (PanelView veya benzeri RS-232C bağlantılı HMI) sahip makine kurulumları için L24BWAR, programlama kablosunu takmak üzere HMI'nın bağlantısını kesme ihtiyacını ortadan kaldırır. Her iki bağlantı da bir arada bulunur.

Temel Özellikler

10 Standart + 4 Hızlı Giriş — Tek Kontrolörden İki Sinyal Hızı

10 standart giriş normal giriş filtre hızında yanıt verir; butonlar, limit anahtarları, fotoelektrik sensörler ve tüm tipik makine sıralama sinyalleri için uygundur. 4 hızlı giriş, standart girişlerin takma ad verebileceği veya kaçırabileceği yüksek frekanslı darbe sinyallerini yakalamak için filtre süresini azaltır: yüksek hızlı sensörlerden gelen üretim sayaçları, kodlayıcı referans darbeleri veya kısa süreli tetikleme sinyalleri.

10 röle çıkışı voltajdan bağımsız alan anahtarlaması sağlar. 230VAC'deki motor marş bobinleri, 24VDC solenoid valf pilotları ve 24VDC gösterge lambalarının tümü aynı röle çıkış bölümüne bağlanır; röle kontakları PLC kaynağından izole edilmiştir ve kontak değeri dahilinde kendilerine bağlanan alan voltajını kabul eder.

Uygulama Senaryoları

Kalıcı HMI'lı kompakt konveyör:HMI bağlantı noktası üzerinden bağlanan, sabit operatör dokunmatik ekranına sahip bir üretim konveyörü. Servis mühendisleri, üretim sırasında operatör ekranını kesintiye uğratmadan ikinci port üzerinden çevrimiçi izleme için programa erişir.

Enkoder sayımlı paketleme istasyonu:Malzeme varlığı, contanın tamamlanması ve konveyör durumu için 10 standart giriş. 4 hızlı giriş, bir fotoelektrik sensörden gelen yüksek hızlı ürün darbelerini sayar ve kodlayıcı referans sinyallerini kabul eder. 10 röle çıkışı film ilerlemesini, sızdırmazlık elemanını, kesiciyi ve reddetme kapısını kontrol eder.

MicroLogix 1200 BWAR sistemleri için bakım yedeği:L24BWAR'ın çift bağlantı noktası özelliği, eşzamanlı HMI ve programlama bağlantılarının gerekli olduğu makine tasarımlarında belirtilmiştir. Doğrudan L24BWAR değişimi, yeniden kablolama veya protokolün yeniden yapılandırılmasına gerek kalmadan orijinal bağlantı noktası mimarisini korur.

SSS

S1: 1762-L24BWA'nın R ve R olmayan çeşitleri arasındaki işlevsel fark nedir?

1762-L24BWA'da bir adet RS-232C iletişim bağlantı noktası bulunur. 1762-L24BWAR, özellikle HMI veya programlama bağlantıları için tasarlanmış ikinci bir bağlantı noktası ekler. İkinci bağlantı noktası, program erişimi sırasında makinenin durmasına veya bağlantısının kesilmesine gerek kalmadan, bir bağlantı noktasına HMI panelinin ve diğer bağlantı noktasına programlama dizüstü bilgisayarının veya Modbus cihazının eşzamanlı olarak bağlanmasına olanak tanır.

S2: Ekstra HMI/programlama bağlantı noktası hangi protokolleri destekliyor?

Her iki bağlantı noktası da aynı protokol setini destekler: DF1 tam çift yönlü, DF1 yarı çift yönlü, DH-485, Modbus RTU ve ASCII. Her protokolün bağlantı noktası seçimi, denetleyicinin kanal yapılandırmasında yapılandırılır. Tipik olarak, bir porta programlama erişimi için DF1 atanır ve diğerine HMI iletişimi için DF1 veya DH-485 atanır, ancak her iki protokol de portlardan birine atanabilir.

S3: Genişletme G/Ç'si 1762-L24BWAR'a eklenebilir mi?

Evet. MicroLogix 1200, sağ taraftaki genişletme bağlantı noktasına bağlı 1762 serisi genişletme I/O modüllerini destekler. Dijital giriş, dijital çıkış (röle ve transistör), analog I/O ve RTD/termokupl modülleri mevcuttur. Toplam genişletme kapasitesi kontrolörün güç bütçesiyle sınırlıdır; devreye almadan önce tüm genişletme modülleri dahil olmak üzere toplam akım çekişini doğrulayın.

S4: 1762-L24BWAR için hangi programlama yazılımı kullanılıyor?

RSLogix 500, MicroLogix 1200 ailesi için programlama ortamıdır. Bağlantı, modern dizüstü bilgisayarlar için USB-seri adaptörlü uygun bir seri kablo kullanılarak RS-232C bağlantı noktası üzerinden yapılır. RSLogix 500, yüksek hızlı sayaç (HSC), PID ve ASCII dizisi talimatlarını içeren MicroLogix 1200 talimat setini destekler.

S5: 1762-L24BWAR, 1762-L24BWA ile aynı programla uyumlu mudur?

Evet. G/Ç adresleme, talimat seti, bellek organizasyonu ve program yapısı L24BWA ve L24BWAR arasında aynıdır. L24BWA için geliştirilen bir program, hiçbir değişiklik yapılmadan doğrudan L24BWAR üzerinde çalışır. Tek fark, kullanılacaksa kanal 1 iletişim konfigürasyonunu gerektiren ek porttur. Mevcut kanal 0 iletişim konfigürasyonları değişiklik yapılmadan taşınır.
