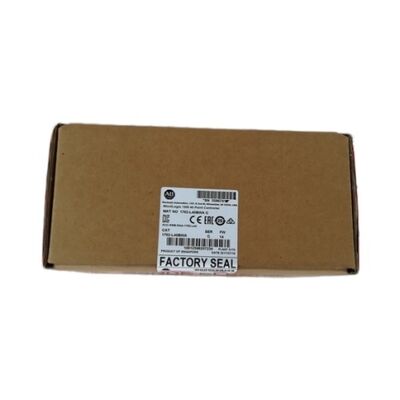

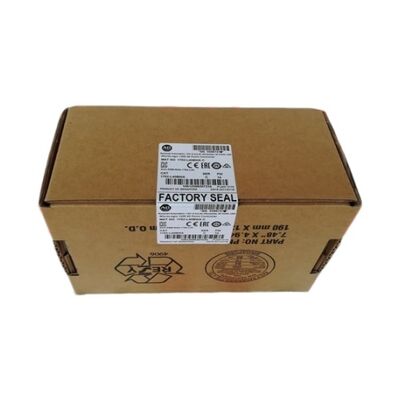

Bir Yeni AB PLC 1762-L40BWA Mikrologix 1200 Fabrikası Kapalı 1762L40BWA 1762-L4OBWA

1762-L40BWA | MicroLogix 1200 40 Noktalı — 120/240VAC / 24 DI (20 Std + 4 Hızlı) / 16 Röle / RS-232C / DF1 + DH-485 + Modbus RTU / 6KB

L40BWA vs L24BWA — Seçimi Belirleyen Ek Giriş/Çıkış

MicroLogix 1200 ailesi çeşitli I/O sayım çeşitlerini içerir. L40BWA ve L24BWA, AC ile çalışan iki röle çıkışlı modeldir; aynı güç kaynağı sınıfı, aynı 6KB bellek, aynı RS-232C bağlantı noktası ve protokol desteği ve aynı röle çıkış tipi. Farklı olan G/Ç sayısıdır:

L40BWA, 10 standart giriş ve 6 röle çıkışı ekler; bu, L24BWA'nın 14 girişi ve 10 çıkışının genişletme modülleri olmadan idare edemeyeceği makinelerin tüm saha kablolamasını karşılamaya yeterlidir. 18 sensör, 4 düğme ve 14 motor kontaktörü, valf solenoidi ve göstergeden oluşan bir karışıma sahip bir makine için L40BWA, kablolamayı tamamen kontrol cihazı muhafazası içinde gerçekleştirir.

Temel Özellikler

RS-232C — Bir Bağlantı Noktası, Dört Protokol

Tek RS-232C seri bağlantı noktası, yazılımda yapılandırılabilen dört iletişim modunu destekler:

DF1 tam çift yönlü:RSLogix 500 programlama dizüstü bilgisayarına veya DF1 uyumlu HMI paneline noktadan noktaya bağlantı.

DH-485:32 düğüme kadar çoklu bağlantı RS-485 ağı — MicroLogix kontrolörleri, PanelView terminalleri ve 1761-NET-AIC adaptörleri aracılığıyla tek bir kabloyu paylaşan PC denetim sistemleri.

ModbusRTU:Sürücüler, enerji sayaçları, uzak G/Ç ve üçüncü taraf cihazlarla ana veya bağımlı olarak iletişim için endüstri standardı Modbus.

ASCII:Barkod okuyucular, tartı terazileri, etiket yazıcıları ve diğer metin protokollü cihazlar için karakter akışı modu.

Uygulama Senaryoları

Paketleme makineleri:Film ağını, ürün varlığını ve mekanizmaları izleyen 20 sensör girişi. Üretim hacmini sayan 4 hızlı giriş. Form-doldur-mühür aktüatörlerini ve motor kontaktörlerini kontrol eden 16 röle çıkışı. Modbus RTU'yu RS-232C aracılığıyla bir servo sürücüye bağlayın.

Konveyör ve sıralama sistemleri:Standart girişlerde fotoelektrik ve yakınlık sensörleri; motor kontaktörleri, saptırıcı kapılar ve röle kontaklarındaki alarm çıkışları. PanelView operatör terminaline DH-485 bağlantısı.

Bakım yedek:L40BWA, 25 Ağustos 2021'de kullanımdan kaldırıldı ancak dünya genelinde kurulu birçok makinede hizmet vermeye devam ediyor. Aynı parça numarasıyla doğrudan değiştirme, orijinal G/Ç adres haritasını, hızlı giriş atamalarını ve RS-232C iletişim yapılandırmasını program değişikliği olmadan geri yükler.

SSS

S1: 1762-L40BWA ile 1762-L24BWA arasındaki temel fark nedir?

L24BWA, 14 giriş (10 standart + 4 hızlı) ve 10 röle çıkışı sağlar. L40BWA 24 giriş (20 standart + 4 hızlı) ve 16 röle çıkışı sağlar. Her ikisinde de 6KB bellek, aynı RS-232C bağlantı noktası ve protokol desteği ve AC güç kaynağı bulunur. Uygulama 14'ten fazla giriş veya 10'dan fazla röle çıkışı gerektirdiğinde L40BWA'yı seçin.

S2: 1762-L40BWA'ya hangi programlama yazılımı bağlanır?

RSLogix 500, MicroLogix 1200 ailesi için programlama ortamıdır. Bağlantı, uygun bir seri kablo (modern dizüstü bilgisayarlar için USB'den seriye adaptör) kullanılarak RS-232C bağlantı noktası aracılığıyla yapılır. RSLogix 500, HSC (yüksek hızlı sayaç), PID ve ASCII dize işlemeyi içeren MicroLogix 1200 komut setini destekler.

S3: Genişletme G/Ç modülleri eklenebilir mi?

Evet. MicroLogix 1200, sağ taraftaki genişletme bağlantı noktası aracılığıyla bağlanan dijital giriş ve çıkış (röle ve transistör), analog I/O, RTD/termokupl ve diğerleri gibi 1762 serisi genişletme modüllerini destekler. Belirli bir yapılandırma için MicroLogix 1200 belgelerinden toplam genişletme modülü sınırını doğrulayın.

S4: 4 hızlı giriş neden önemlidir? Standart girişlerin yapamadığını neyi tespit edebilirler?

Standart girişler, mekanik temasların geri tepmesini engellemek ve gürültüyü reddetmek için birkaç milisaniyelik bir filtre süresi uygular. Hızlı girişler bu filtre süresini kısaltarak standart filtre penceresinden daha kısa darbelerin (dakikada birkaç yüz darbeli üretim sayaçları, yüksek hızlı fotoelektrik sensör sinyalleri veya PLC taramaları arasındaki kodlayıcı darbeleri) algılanmasına olanak tanır. İnsanların gözlemleyebileceği oranlarda geçiş yapan standart sensörler için standart girişler aynı şekilde çalışır. Saniyede 5-10 kereden daha hızlı geçiş yapan sinyaller için hızlı girişler sayımların kaçırılmasını önler.

S5: Üretimi durdurulduktan sonra 1762-L40BWA nereden temin ediliyor?

MicroLogix 1200 yedek parça satış sonrası pazarı aracılığıyla - endüstriyel otomasyon satıcıları, test edilmiş fazla tedarikçiler ve uzman eski PLC hizmetleri. MicroLogix 1200 platformunun geniş bir küresel kurulu tabanı vardır; L40BWA 40 noktalı AC röle çeşidi, satış sonrası pazarda düzenli olarak karşımıza çıkıyor. Sipariş vermeden önce 1762-L40BWA katalog numarasını (L24BWA veya diğer modeller değil) doğrulayın.
