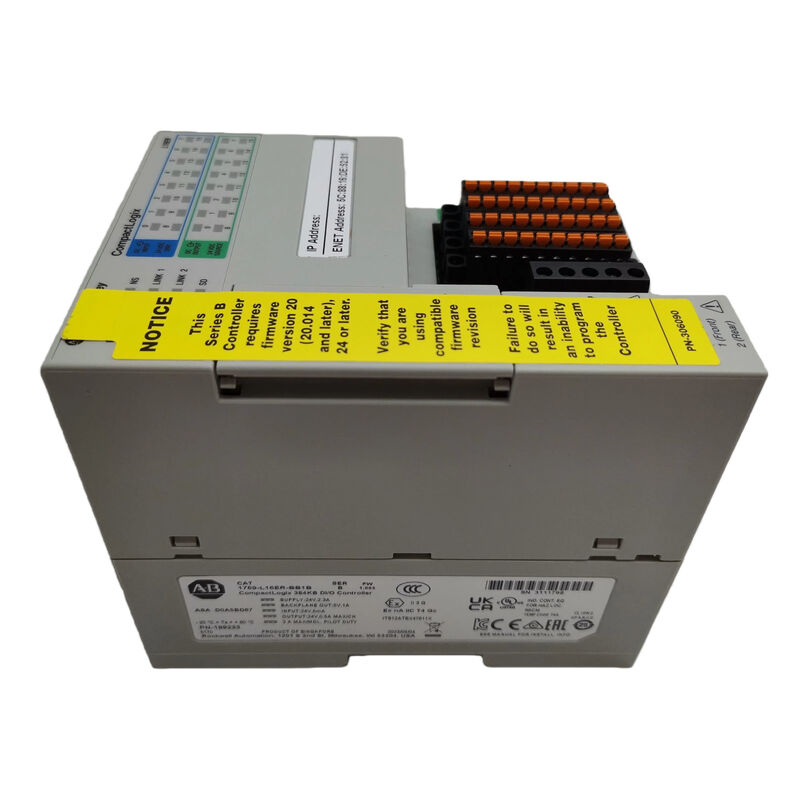

Bir Yeni AB CompactLogix 5370 Kontrolörü 1769-L16ER-BB1B Kutuda

Allen-Bradley 1769-L16ER-BB1B CompactLogix L16 Kontrol Cihazı

Genel Bakış

1769-L16ER-BB1B gömülü dijital G/Ç olup, kompakt EtherNet/IP makine kontrolü için tasarlanmıştır.

Rockwell bunu CompactLogix L16 kontrol cihazı, CompactLogix 5370 L1 kontrol cihazı ve gömülü 16 dijital giriş ve 16 dijital çıkış ve DLR özellikli çift Ethernet bağlantı noktası ve en fazla 6 yerel genişletme modülü ve kontrol cihazıyla birlikte 1 GB SD kartdır.

Rockwell'in kurulum talimatları ayrıca, kontrol cihazının 24 VDC nominal güç kaynağı ve 10…28.8 VDC giriş aralığı kullandığını ve USB bağlantı noktasının kalıcı bağlantı yerine geçici yerel programlama için amaçlandığını göstermektedir.

Teknik Veriler

Uygulama Değeri

1769-L16ER-BB1B, kompakt makine hücreleri, paketleme sistemleri, konveyörler, modüler OEM ekipmanları ve gömülü G/Ç ile çift portlu Ethernet'in daha büyük bir raf kontrol cihazından daha kullanışlı olduğu küçük EtherNet/IP mimarileri için çok uygundur.

Rockwell'in CompactLogix 5370 L1 literatürü, L1 ailesini özellikle daha az eksen sayısı, kompakt ayak izi ve entegre DLR ağ özelliği gerektiren küçük ve orta ölçekli uygulamalar için konumlandırmaktadır.

Bu, kontrol cihazını özellikle panel alanının sınırlı olduğu ancak Logix tabanlı kontrol ve EtherNet/IP entegrasyonunun hala gerekli olduğu makinelerde pratik hale getirir.

Bakım çalışmalarındaki değeri de aynı derecede güçlüdür.

Bir makine orijinal olarak L16ER-BB1B ayak izi, gömülü G/Ç ve POINT Bus genişletme konsepti etrafında tasarlandığında, onu aynı modelle değiştirmek genellikle kabinet düzenini, ağ yapısını ve proje varsayımlarını farklı bir kontrol cihazı sınıfına geçmekten daha temiz bir şekilde korur.

Bu, yayınlanan gömülü G/Ç, 6 modüllü genişletme ve DLR özellikli mimariye dayanan bir mühendislik çıkarımıdır.

Değiştirme ve Seçim Perspektifi

Değiştirme çalışmaları için, 1769-L16ER-BB1B, yalnızca CompactLogix aile adıyla değil, gömülü G/Ç türü, bellek sınıfı, Ethernet düzeni ve yerel genişletme ölçeği ile eşleştirilmelidir.

Pratik sistemlerde en önemli ayrıntılar 16 sink giriş / 16 source çıkış ve 384 KB bellek ve çift Ethernet DLR tasarımıne sahip bir 10 ila 28.8 VDC güç aralığıdır.

Aynı kontrol cihazı modelini eşleştirmek genellikle kablolama, ağ ve devreye alma değişikliklerinden kaçınmanın en güvenli yoludur.

SSS

S1: 1769-L16ER-BB1B ne tür bir kontrol cihazıdır?
Bu, gömülü dijital G/Ç, çift Ethernet bağlantı noktası ve 384 KB kullanıcı belleğine sahip bir CompactLogix 5370 L1 kontrol cihazıdır.

Pratik olarak, büyük raf tabanlı sistemler yerine küçük ve orta ölçekli EtherNet/IP makineleri için tasarlanmış kompakt bir Logix kontrol cihazıdır.

S2: Hangi uygulamalar için en uygunudur?
Panel alanının sınırlı olduğu ancak Logix programlama ve EtherNet/IP'nin hala önemli olduğu konveyörler, paketleme makineleri, modüler kızaklar ve makine hücreleri gibi kompakt otomasyon sistemleri için uygundur.

Rockwell'in L1 kontrol cihazı literatürü, aileyi açıkça daha az eksen ve G/Ç sayısına sahip küçük ve orta ölçekli uygulamalara yerleştirir.

S3: Bu kontrol cihazındaki DLR neden önemlidir?
DLR, halka topolojili EtherNet/IP ağlarında dayanıklılığı artırmaya yardımcı olur. Pratik makine kurulumlarında, bu cihaz düzenini basitleştirebilir ve tek bir kayıp ağ yolunun etkisini azaltabilir.

S4: Gömülü G/Ç yapılandırması neden önemlidir?
Çünkü gömülü 16 DI / 16 DO düzenlemesi, orijinal makinenin nasıl kablolandığının bir parçasıdır.

Kontrol cihazını yanlış G/Ç türü veya çıkış stiliyle değiştirmek, anında saha kablolama ve başlatma sorunlarına neden olabilir.

S5: Sipariş vermeden önce ne kontrol edilmelidir?
Takılı parça numarasını kontrol edin, 384 KB bellek sınıfını onaylayın, 16 sink giriş / 16 source çıkışı doğrulayın ve makinenin aynı 24 VDC gücü ve DLR özellikli çift Ethernet düzenini kullandığından emin olun.
