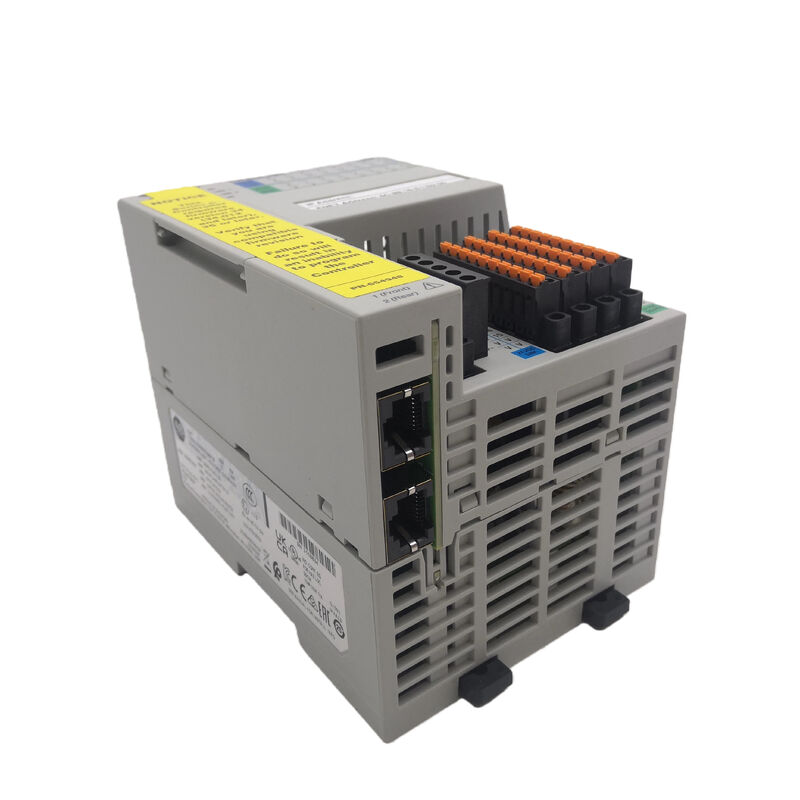

Yeni Allen Bradley 1769-L18ERM-BB1B KOMPAKT LOGIX Ethernet Denetleyicisi

Allen-Bradley 1769-L18ERM-BB1B KompaktLogix denetleyici

Genel bakış

Bu1769-L18ERM-BB1BbirCompactLogix 5370 L1 denetleyiciKompakt makine kontrolü için inşa edilmiş, gömülü I/O, EtherNet/IP ağları ve entegre hareket bir küçük denetleyici platformunda yer almalıdır.

Rockwell ve distribütör referansları bu modeli şöyle tanımlıyor:512 KB kullanıcı belleği,Aygıt Seviye Halkası yeteneği ile çift Ethernet,16 lavabo girişi,16 kaynak çıkışı, desteği8 Ethernet/IP düğümüne kadar, veKinematikli 2 eksenli CIP hareketi.

Aynı zamanda1734 POINT I/O arka planıgenişleme için, daha büyük Compact I/O tabanlı L2 ve L3 denetleyicilerinden farklı bir genişleme sınıfına yerleştirir.

Teknik veriler

Uygulama Değeri

Bu kontrolör iyi bir şekildekompakt ambalajlama sistemleri, taşıyıcılar, malzeme işleme istasyonları, OEM kaydırıcılar ve küçük Ethernet tabanlı makine hücreleriSınırlı ama yetenekli bir Logix platformunun uygun olduğu yer.

Birleştirilengömülü I/O,Çift Ethernet, ve2 eksenlik hareketÖzellikle daha büyük bir denetleyici ailesine geçmeden temel sıralama ve hafif hareket kontrolü arasında sıkı bir entegrasyon gerektiren makinelerde pratik hale getiriyor.

Uygulama profili, denetleyicinin yayınlanan bellek, düğüm, hareket ve POINT I/O özelliklerinden elde edilen bir mühendislik çıkarımıdır.

Yedekleme ve Seçim Perspektifi

Değiştirme çalışmaları için 1769-L18ERM-BB1B'ye eşleştirilmelidir.gömülü I/O türü, POINT I/O genişleme kavramı, Ethernet düzeni ve hareket yeteneği, sadece CompactLogix soyadıyla değil.

Pratik sistemlerde, önemli detaylar16 lavabo girişi / 16 kaynak çıkışı,L1 mimarisi, ve2 eksenli CIP hareketiyeteneği.

Aynı denetleyiciyi eşleştirmek genellikle hem makine kablolamalarını hem de proje yapısını başka bir Logix sınıfına geçmekten daha temiz korur.

Sık Sorulan Sorular

S1: 1769-L18ERM-BB1B nasıl bir denetleyici?
Bu birCompactLogix 5370 L1 denetleyicigömülü dijital I/O, çift Ethernet ve entegre hareket yeteneği ile.

Pratik kullanımda, büyük modüler raf sistemleri yerine kompakt makine kontrolüne yöneliktir.

S2: Hangi uygulamalar en uygun?
Uyumlu.Küçük ve orta büyüklükteki makinelerEtherNet/IP kontrolü, kompakt ayak izi ve hafif entegre hareket gerektirir.

Bu, yayınlanan verilere dayanan bir mühendislik sonucu.512 KB bellek,8 düğümlü EtherNet/IP ölçeği, ve2 eksenlik hareketyeteneği.

S3: POINT I/O desteği neden burada önemli?
Çünkü bu denetleyici genişliyor1734 POINT I/O arka planı, diğer bazı CompactLogix modellerinde kullanılan daha büyük Compact I / O genişleme tarzı aracılığıyla değil.

Bu makinenin kablolama şeklini ve kontrolörün orijinal mimariye nasıl uyum sağladığını etkiler.

S4: 2 eksenli CIP hareketi neden önemlidir?
Çünkü kontrolörün temel hareket görevlerini doğrudan EtherNet / IP üzerinden işleme almasına izin verir.

Pratik makine tasarımında, bu daha küçük sistemlerde ayrı bir hareket işlemcisine olan ihtiyacı azaltabilir.

S5: Sipariş vermeden önce ne kontrol edilmelidir?
Kurulu denetleyici kodunu kontrol edin,L1 / POINT I/OMimarlık, doğrulama16 DI / 16 DOyerleşik I/O gereksinimini, ve uygulama aynı bağlı olduğundan emin olun2 eksenlik hareketveÇift Ethernet DLRdüzenleme.
