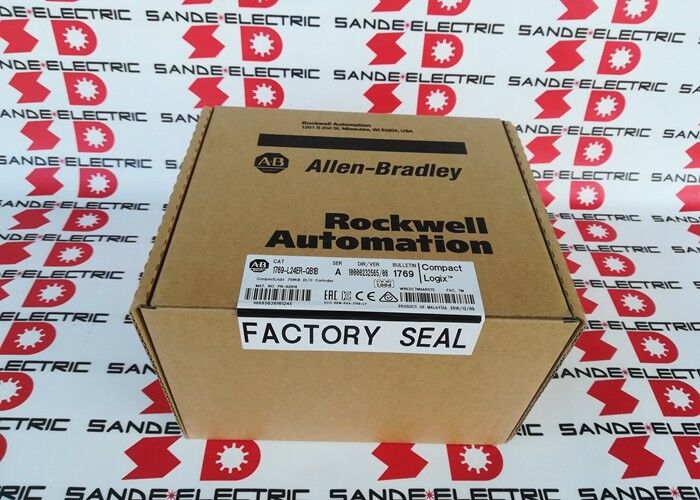

Yeni Allen Bradley 1769-L24ER-QB1B 1769L24ERQB1B

1769-L24ER-QB1B. CompactLogix 5370 L2 750KB / 16 DI + 16 DO / Çift EtherNet / IP DLR / 4 Genişleme Modülü / 32 Görev / 24VDC gömülü kaynak

Denetleyici, I/O ve güç kaynağı hepsi entegre

1769-L24ER-QB1B bir CompactLogix 5370 L2 paketlenmiş denetleyici olup, denetleyici işlemcisini, gömülü bir 24VDC güç kaynağını ve 32 entegre I/O noktasını bir korpusda birleştiren tek birimdir."QB1B" sonek, bunu entegre I/O varyantı olarak tanımlar.: 16 dijital giriş ve 16 dijital çıkış, denetleyici gövdesindeki tek bir gömülü I/O modülünde.

Bu entegrasyon, temel I/O gereksinimleri için ayrı bir güç kaynağı ve ayrı I/O modülleri belirleme, monte etme ve kablolama gerekliliğini ortadan kaldırır.Kontrolör her şeyi tek bir ray pozisyonundan yönetir.Dört ek 1769 Compact I/O genişleme modülü, 32 gömülü nokta yeterli olmadığında sistemi genişletir.

Gömülü çıkışlardaki çıkış noktası başına 2A (8A ortak başına) standart DC yüklerini doğrudan tahrik eder ve gösterge lambaları, ara donanım olmadan.

Ana Özellikler

DLR ile Çift EtherNet/IP Resilient Network Topology

Her iki Ethernet bağlantısı da birleştirilmiş iki portlu bir anahtar oluşturuyor ve bu da Cihaz Seviye Halkası (Device Level Ring, DLR) ağ topolojisini mümkün kılıyor.Tek bir kablo kırılması halka herhangi bir yerde trafiği otomatik olarak hayatta kalan yol boyunca yönlendirirBir ağ kablosunun hatasının hattı durduracağı üretim ortamları için, DLR harici yönetilen bir anahtar olmadan halka düzeyinde esneklik sağlar.

En fazla 8 EtherNet/IP düğüm bağlantısı, aynı ağdaki dağıtılmış I/O istasyonlarını, EtherNet/IP arayüzleri olan sürücüleri, uzaktan I/O adaptörlerini ve HMI panellerini destekler.Genişleme otobüsünde bir 1769-SDN tarayıcı modülü, bir DeviceNet ana ağı ekler.

32 Görev ve 100 Program

Görev yapısı, 32 bağımsız göreve kadar destek sağlar.Hareket kontrolü, I / O kontrolü ve HMI veri yönetimi, birden fazla denetleyicinin gerekmemesiyle bağımsız yürütme öncelikleri ve aralıkları ile ayrı görevlerde çalıştırılabilir.

Uygulama Senaryoları

Kompakt ambalajlama ve konveyör makineleri:16 gömülü sensör girişi, 16 gömülü solenoid ve motor çıkışı ve bir 24VDC güç kaynağı hepsi tek bir ünitede.

DeviceNet cihazları olan makine hücreleri:Genişleme otobüsündeki 1769-SDN modülü, zaten DeviceNet'e kablolu olan sürücüler, sensörler ve aktüatörler için bir DeviceNet ağı ekler.

OEM panelini entegre etmek:Entegre güç kaynağı, denetleyici için harici transformatörü veya anahtar modundaki kaynağı ortadan kaldırır.ve temel I/O modülleri.

Sık Sorulan Sorular

S1: 16 gömülü çıkışın çıkış akım kapasitesi nedir?

16 yerleşik çıkışın her biri 24VDC'de 2A kaynak sağlar. Her ortak terminal için sekiz çıkış paylaşılıyor ve ortak toplamda 8A'dır. Maksimum eşzamanlı yük için,Ortak üzerinde aynı anda aktif olan tüm çıkışların toplam akım çekiminin 8A'yı geçmediğini sağlamak.

S2: DeviceNet 1769-L24ER-QB1B ile kullanılabilir mi?

Evet, dört genişleme yuvasından birine monte edilen 1769-SDN tarayıcı modülü aracılığıyla. SDN modülü, EtherNet/IP formatında mevcut olmayan cihazlar için bir DeviceNet ana portu sağlar.Bu dört mevcut yerel genişleme modülü konumlarından birini tüketir.

S3: 1769-L24ER-QB1B için hangi programlama yazılımı kullanılıyor?

Studio 5000 Logix Designer, CompactLogix 5370 ailesi için standart programlama ortamıdır.Bağlantı doğrudan programlama için USB portu veya ağ programlama için EtherNet / IP portu aracılığıylaKontrolör, Merdiven Diyagramı, Yapılandırılmış Metin, Fonksiyon Blok Diyagramı ve Sıralı Fonksiyon Şeması programlama dillerini destekler.

S4: SD kartın hafızadan öte ne sağladığı?

1 GB'lık SD kart (karşılıklı olarak 2 GB'ya kadar desteklenir) uçucu olmayan program depolama, tarif dosyaları ve olay kayıtları için veri günlük hedefi ve bir sabit yazılım güncelleme ortamı olarak hizmet verir.SD kartına program yedeklemesi, bir programlama terminali olmadan kurtarma yeteneği sağlar..

S5: 1769-L24ER-QB1B ile 1769-L24ER-QBFC1B arasındaki fark nedir?

QB1B'de bir gömülü I/O modülü (16 DC girişi + 16 DC çıkışı) vardır.QBFC1B, yerleşik analog I/O veya yüksek hızlı sayım gerektiren uygulamalar için uygundur.QB1B, standart dijital I/O'nun yeterli olduğu uygulamaları kapsar.
