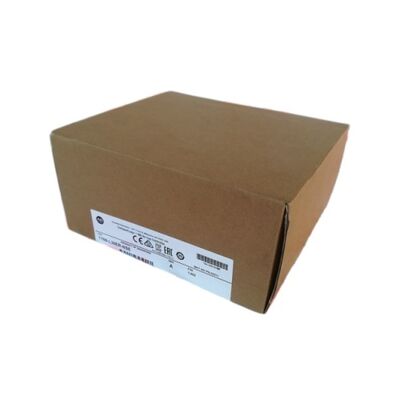

Yeni ALLEN BRADLEY 1769-L30ER-NSE KOMPACTLOGIX PROCESSOR

1769-L30ER-NSE. CompactLogix 5370 L3 1MB / Çift EtherNet / IP DLR / 16 düğüm / 8 I / O modülü / Supercap yok / Tehlikeli konum / USB / 1GB SD

NSE No Supercap Bu Modeli Belirleyen Spesifikasyon

1769-L30ER-NSE ve standart 1769-L30ER, bellek, Ethernet yeteneği, I / O genişletme ve programlama açısından işlevsel olarak aynıdır.Hayır.Gerçek zamanlı saat (RTC) enerji yedekleme için bir süper kondansatör içerir.

Standart CompactLogix 5370 denetleyicileri, güç kaybı sırasında gerçek zamanlı saati sürdürmek için bir iç süper kondansatör kullanır.Bazı ortamlarda bir yay veya yanma riski oluşturan hızlı bir şekilde yük salınımı.

Aygıtlar içinSınıf I Bölüm 2 (Div 2) veya Bölge 2 tehlikeli yerler- normal olmayan koşullarda yanıcı gazlar veya buharlar bulunabileceği yerlerde - ekipman yanmaz veya tehlikeli bölgeye uygun olmalıdır.Süper kondensatörü ortadan kaldırmak potansiyel ateşleme kaynağını ortadan kaldırır1769-L30ER-NSE, bu gereksinimleri karşılayan CompactLogix 5370 L3 spesifikasyonudur.

Tehlikeli konum uygulamasında güç kaybı sırasında gerçek zamanlı saat yedeklemesi gerekirse, SD kart program depolama sürekliliğini sağlar.

Ana Özellikler

DLR ile Çift EtherNet/IP 16 düğümlü ağ kapasitesi

Her iki Ethernet portu da, Cihaz Seviye Halkası (DLR) topolojisini destekleyen entegre iki portlu bir anahtar oluşturur.Bir DLR halkası, kapalı bir döngü içinde EtherNet/IP cihazlarını bağlar.En fazla 16 EtherNet / IP düğüm bağlantısı, en kompakt makine kurulumlarının dağıtılmış I / O, sürücü ve HMI gereksinimlerini kapsar.

Sekiz yerel 1769 Compact I / O genişleme modülü pozisyonu, EtherNet / IP düğüm bütçesini tüketmeden yerel I / O'yu işliyor.USB portu, ağ bant genişliği almadan yerel programlama erişimini ve sabit yazılım güncellemelerini sağlar.

Uygulama Senaryoları

Tehlikeli konum kontrol paneli:Sınıf I Bölüm 2 olarak sınıflandırılan petrokimyasal işlem panelleri, yangın kontrolü olmayan donanım gerektirir.NSE varyantı, tüm CompactLogix 5370 L3 işlevselliğini sunarken süper kondansatör yay riskini ortadan kaldırır dual EtherNet/IP, DLR esnekliği ve 1MB program belleği.

Petrol ve gaz kuyu başlığı veya işleme otomasyonu:Yanıcı buharın zaman zaman mevcut olabileceği yerlerde, NSE denetleyicisi, süper kondensatörle donatılmış standart varyantı barındırmak için ek bir patlama geçirmez kablo gerektirmeden kurulur.

Mevcut NSE tesislerinin doğrudan değiştirilmesi:Kurulu bir denetleyiciyi değiştirirken NSE sonekine uymak, yeniden değerlendirme yapmadan tehlikeli konuma uygunluğu korur.

Sık Sorulan Sorular

S1: NSE ne anlama geliyor ve neden önemli?

NSE, No Supercap Energy anlamına gelir. Bu denetleyici bir süper kondansatör içermez. Standart CompactLogix 5370 denetleyicileri, güç kaybı sırasında gerçek zamanlı saati sürdürmek için bir süper kondansatör kullanır.Sınıf I Bölüm 2 ve Bölge 2 tehlikeli alan sınıflandırmalarında, bir süper kondansatör potansiyel bir yay / çakma kaynağını temsil eder. Onu kaldırmak, NSE varyantının ek bir kabın olmadan bu yerlerde kullanılmasını sağlar.

S2: Süper kondensatörün çıkarılması denetleyicinin programını veya veri saklamasını etkiler mi?

Program tutma, süper kondansatör tarafından değil, SD kart tarafından işlenir.NSE varyantında güç kaybında kaybedilen şey, gerçek zamanlı saat değeri. Güç geri getirildiğinde saat sıfırlanırUygulama RTC doğruluğu gerektiriyorsa, dış bir ağ zaman senkronizasyon kaynağı güç restorasyonu sonrası saat referansını sağlar.

S3: Hangi tel türleri terminal bloğuyla uyumludur?

22 ′′14 AWG katı bakır veya 22 ′′16 AWG 90 °C'de nominal bakır tel. Değiştirme terminal bloğu 1769-RTBN18.Bu özellikler, kompakt kontrol panellerinde kullanılan standart 24VDC alan kablolarını kapsar..

S4: 1769-L30ER-NSE için hangi programlama yazılımı kullanılır?

Studio 5000 Logix Designer, CompactLogix 5370 ailesi için standart programlama ortamıdır.Bağlantı doğrudan programlama için USB portu veya ağ tabanlı program indirimi için EtherNet / IP portu aracılığıyla. 1769-L30ER-NSE, dört IEC 61131-3 programlama dilini de destekler: Merdiven Diyagramı, Yapılandırılmış Metin, Fonksiyon Blok Diyagramı ve Sıralı Fonksiyon Şeması.

S5: 1769-L30ER-NSE, tehlikeli olmayan bir yerde standart 1769-L30ER'i değiştirebilir mi?

Evet, NSE versiyonu, güç kaybı sırasında RTC yedekleme hariç, tüm yetenekleri ile standart 1769-L30ER'e eşdeğer.Güç yenilenmesinden sonra gerçek zamanlı saat doğruluğu gerektiren tehlikeli olmayan yerlerdeRTC doğruluğunu gerektirmeyen veya ağ zaman senkronizasyonunu kullanmayan uygulamalar için, NSE varyantı aynı şekilde çalışır.
