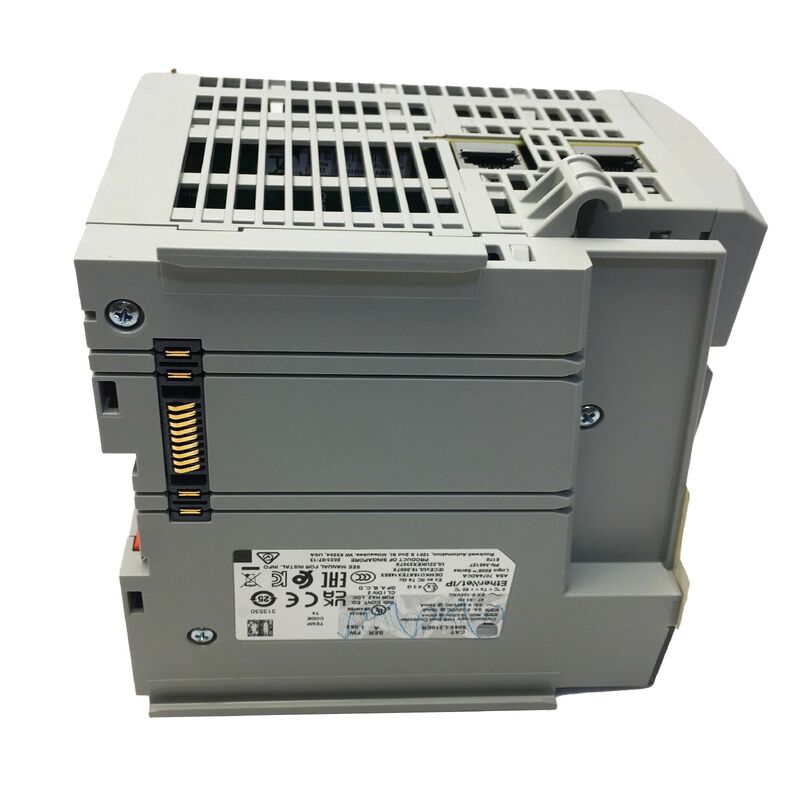

Allen-Bradley 5069-L310ER CompactLogix 5380 PLC
1MB EtherNet/IP Hareket Kontrol Cihazı, Seri A
Orta Menzilli Kontrol, Orta Menzilli Ödünler Olmadan
Giriş seviyesi PLC'lerden tam bir ControlLogix rafına geçiş, önemli maliyet, kabinet alanı ve mühendislik süresi gerektirir. Birçok makine kontrol uygulaması için bu adım gerekli değildir.
5069-L310ER 0 hareket ekseni için derecelendirilmiştirAllen-Bradley 5069-L310ER CompactLogix 5380 kontrol cihazı bu boşluğu doldurur - orta menzilli makine ve proses otomasyonu için gereken işlem gücünü, ağ mimarisini ve G/Ç kapasitesini, gerçekçi bütçelere uyan bir DIN rayına monte edilebilir pakette sunar.
- Seri A birim, 1MB kullanıcı belleği
- , geliştirilmiş performans için Dört çekirdekli işlemci
- , Çift 1Gb EtherNet/IP portu
- ve bir USB portu ve ağ genelinde 8 yerel 5069 Compact G/Ç modülünü destekler. Düğümler, her iki Ethernet portuna bağlı uzak G/Ç adaptörlerini, sürücüleri, HMI'ları ve diğer EtherNet/IP cihazlarını içerir.
- 24 EtherNet/IP düğümünü kullanılarak programlanır. Eski RSLogix 5000 yazılımı, CompactLogix 5380 platformuyla uyumlu değildir. Eski CompactLogix sistemlerinden yükseltme yapmadan önce programlama ortamınızın güncel olduğunu doğrulayın.
Studio 5000 Logix Designer
| üzerinden yapılır. Teknik Özellikler | Parametre |
|---|
| Değer | Parça Numarası |
| 5069-L310ER | Seri |
| A | Aile |
| CompactLogix 5380 | Kullanıcı Belleği |
| 1 MB | İşlemci |
| Dört Çekirdekli | EtherNet/IP Portları |
| 2 x 1 Gb | USB Portu |
| 1 x Tip B 2.0 Tam Hızlı | İletişim |
| EtherNet/IP, USB | EtherNet/IP Düğümleri |
| 24'e kadar | Yerel G/Ç Modülleri |
| 8'e kadar (5069 Compact G/Ç) | Hareket Eksenleri |
| 0 | Görevler |
| 32 (görev başına 1.000 programa kadar) | gerektirir - standart 24V DC pano beslemeleriyle uyumludur. |
| 18-32V DC | SA Güç Kaynağı |
| 0-32V DC / 0-240V AC, 47-63Hz | ATEX/IECEx Maks. |
| 125V AC | Ethernet İzolasyonu |
| 300V sürekli; ENET portları arasında izolasyon yok | Ağ Topolojileri |
| Doğrusal, Yıldız, Cihaz Seviyesi Halkası (DLR) | Ethernet Hızı |
| 10 / 100 / 1.000 Mbps (tam çift yönlü) | Uçucu Olmayan Bellek |
| 2GB SD kart (1784-SD2, gönderildi) | Yükseklik |
| 123mm (4.84") | Derinlik |
| 136.81mm (5.39") | Çalışma Sıcaklığı |
| 0-60°C (32-140°F) | Depolama Sıcaklığı |
| -40-85°C (-40-185°F) | Bağıl Nem |
| %5-95 (yoğuşmasız) | kullanılarak programlanır. Eski RSLogix 5000 yazılımı, CompactLogix 5380 platformuyla uyumlu değildir. Eski CompactLogix sistemlerinden yükseltme yapmadan önce programlama ortamınızın güncel olduğunu doğrulayın. |
Studio 5000 Logix Designer
Çift 1Gb EtherNet/IP Portu Yetenekleri
5069-L310ER 0 hareket ekseni için derecelendirilmiştir 5069-L310ER'nin çift 1Gb portu bu ödünleşmeyi ortadan kaldırır. Bir port makine G/Ç ağını yönetebilirken, diğeri fabrika Ethernet omurgasına bağlanır. Alternatif olarak, her iki port da hataya dayanıklı ağ yedekliliği için Cihaz Seviyesi Halkası (DLR)
5069-L310ER 0 hareket ekseni için derecelendirilmiştir izolasyon spesifikasyonu kritiktir: Ethernet portları ve kontrol cihazı dahili bileşenleri arasında 300V sürekli izolasyon, ancak iki Ethernet portu arasında izolasyon yok
. Bu elektriksel süreklilik, DLR uyumlu kontrol cihazları için standarttır ve panonun topraklanması ve kablo yönlendirme planlaması için önemlidir.
Dört Çekirdekli İşlem ve Görev Yürütme
5380 neslindeki dört çekirdekli işlemci, önceki CompactLogix ailelerindeki tek çekirdekli mimarilere göre önemli bir gelişme temsil eder.Bu, daha hızlı tarama süreleri
, birden çok eşzamanlı görevin daha iyi işlenmesi ve tarama süresi düşüşü olmadan hareket kontrolü, veri kaydı ve iletişim yoğun uygulamalar için artan kapasite anlamına gelir.Kontrol cihazı, görev başına 1.000 programa kadar 32 görev destekler - bu, birden çok işlevsel moda, tarif yönetimine ve koordine çok bölgeli kontrole sahip karmaşık makineler için organizasyonel esneklik sağlar ve bir ControlLogix şasisi gerektirmez.5069 Compact G/Ç Uyumluluğu
5069-L310ER, önceki CompactLogix nesillerinden gelen eski 1769 modüllerini değil,
5069 Compact G/Ç modül ailesini kullanır.5069 modülleri,
yüksek hızlı arka panel iletişimi, nokta başına daha küçük form faktörü ve dijital olarak imzalanmış firmware, kontrol cihazı tabanlı değişiklik algılama ve rutinler ve Eklenti Talimatları için role dayalı erişim kontrolü dahil olmak üzere geliştirilmiş güvenlik özellikleri sunar.Kontrol cihazı, arka panelde doğrudan
8 yerel 5069 modülünü destekler ve EtherNet/IP ağı üzerinden dağıtılmış modüller aracılığıyla ek G/Ç mevcuttur - toplamda 24 düğüme kadar.Güç Kaynağı Esnekliği
5069-L310ER 0 hareket ekseni için derecelendirilmiştir(kontrol cihazı modülü beslemesi) 18-32V DC gerektirir - standart 24V DC pano beslemeleriyle uyumludur.
5069-L310ER 0 hareket ekseni için derecelendirilmiştir(G/Ç modülü beslemesi) hem DC (0-32V) hem de AC (0-240V, 47-63Hz) kabul eder, bu da aynı G/Ç şasisinden farklı voltaj gereksinimlerine sahip saha cihazlarını güçlendirmek için esneklik sağlar.
ATEX/IECEx kurulumları için, SA beslemesi maksimum 125V AC ile sınırlıdır - tehlikeli alan kurulumları için pano tasarımı sırasında dikkate alınması gereken önemli bir husustur.Sıkça Sorulan Sorular
5069-L310ER için hangi programlama yazılımı gereklidir?
5069-L310ER yalnızca
Studio 5000 Logix Designer kullanılarak programlanır. Eski RSLogix 5000 yazılımı, CompactLogix 5380 platformuyla uyumlu değildir. Eski CompactLogix sistemlerinden yükseltme yapmadan önce programlama ortamınızın güncel olduğunu doğrulayın.Bu kontrol cihazı kaç G/Ç modülünü ve EtherNet/IP düğümünü destekler?
5069-L310ER, arka panelde
8 yerel 5069 Compact G/Ç modülünü ve ağ genelinde 24 EtherNet/IP düğümünü destekler. Düğümler, her iki Ethernet portuna bağlı uzak G/Ç adaptörlerini, sürücüleri, HMI'ları ve diğer EtherNet/IP cihazlarını içerir.Bu kontrol cihazı hareket kontrol eksenlerini işleyebilir mi?
5069-L310ER 0 hareket ekseni için derecelendirilmiştir- entegre hareket kontrolünü desteklemez. CIP Hareket eksen kontrolü gerektiren uygulamalar için, aynı ürün ailesi içindeki hareket yeteneğine sahip 5069-L320ER veya daha yüksek kapasiteli 5380 kontrol cihazları uygun seçimlerdir.Çift EtherNet/IP hangi ağ topolojilerini destekler?
İki Ethernet portu
Doğrusal, Yıldız ve Cihaz Seviyesi Halkası (DLR) topolojilerini destekler. DLR, ağ hatası toleransı sağlar - halkada herhangi bir yerde tek bir kablo kopması meydana gelirse, trafik otomatik olarak yeniden yönlendirilir ve G/Ç ağı çalışmaya devam eder. Bu, plansız kesintilerin maliyetli olduğu uygulamalar için önemli bir güvenilirlik avantajıdır.5069-L310ER, 1769 CompactLogix G/Ç modülleriyle geriye dönük uyumlu mu?
Hayır. 5069-L310ER, önceki CompactLogix 1769-L3x kontrol cihazlarında kullanılan 1769 G/Ç modülleriyle uyumlu olmayan
yalnızca 5069 Compact G/Ç modüllerini kullanır. Eski bir CompactLogix sisteminden geçiş yaparken, G/Ç modülleri kontrol cihazıyla birlikte değiştirilmelidir.Allen-Bradley 5069-L310ER, bir Rockwell Automation CompactLogix 5380 kontrol cihazıdır. Kurulumdan önce yazılım sürümünü, G/Ç modülü uyumluluğunu ve ağ topolojisi gereksinimlerini doğrulayın.
