SNP-9034 Skynet Electronics 5V±15V güç kaynağı konektörleri modülü
Ürün Genel Görünümü

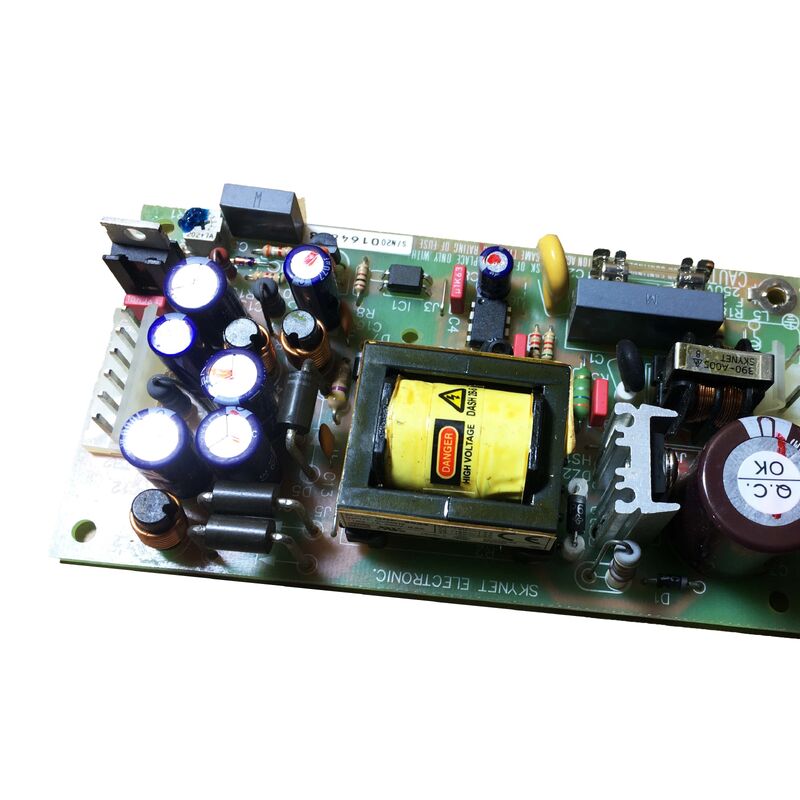

Skynet SNP-9034, aynı anda üç düzenlenmiş DC çıkış rayı sağlayan 30 wattlık açık çerçeveli bir anahtarlama güç kaynağıdır: 1.5A'da +5V, 1.2A'da +15V ve 0.3A'da -15V.Evrensel AC giriş aralığı (90VAC'dan 260VAC'ya) ve dünya çapında frekans toleransı (47Hz'den 63Hz'e) ile, bu güç kaynağı küresel ağ kaynakları arasında sorunsuz çalışır.
PLC sistemleri, endüstriyel makine kontrol panelleri, ölçüm ekipmanları ve gömülü elektronikler için tasarlanmıştır.Bu kompakt güç kaynağı, sadece 70 × 130 × 32'yi ölçen tek bir ünitede hem mantıksal seviye (+ 5V) hem de analog ray (± 15V) gücü sağlar.1 mm.
Ana Özellikler
| Toplam çıkış gücü |
30 W |
| Çıktı 1 |
+5V DC @ 1.5A (notlu) / 3A (artı) |
| Çıktı 2 |
+15V DC @ 1.2A (notlu) / 2A (artı) |
| Çıktı 3 |
-15V DC @ 0.3A (notlu) / 0.5A (artı) |
| Girdi Voltaj Aralığı |
90VAC ila 260VAC |
| Girdi Sıklığı |
47 Hz'den 63 Hz'ye kadar |
| Çıkış Voltajı Doğruluk |
±1% (tüm raylar) |
| Güvenlik Sertifikaları |
UL 1950, CSA 22.2 No.234, VDE EN60950 |
| Boyutları |
70 × 130 × 32,1 mm |
Üçlü Çıkış Mimarlığı
SNP-9034, dijital mantık, mikro denetleyici ve PLC I / O devreleri için +5V ile operasyonel amplifikatörler, analog sinyal koşullaması ve hassas enstrümantasyon için ± 15V'yi birleştirir.Bu klasik güç mimarisi, karışık dijital/analog sistemlerde birden fazla güç kaynağına veya DC-DC dönüştürücüye olan ihtiyacı ortadan kaldırır.
Evrensel Giriş Uyumluluğu
Otomatik olarak 90VAC'dan 260VAC'a adaptasyon yaparak, bu güç kaynağı tüm dünyada değişiklik yapmadan çalışır. 47-63Hz frekans toleransı hem 50Hz hem de 60Hz ağ sistemlerini kapsar.> 16ms bekleme süresi kısa güç kesintileri yoluyla istikrarlı çalışmayı sağlarken.
Açık çerçeve tasarımı
Açık çerçeve yapısı, ekipman şasiye kolay bir şekilde entegre edilmesini sağlar.Standart M3 montaj delikleri (60 × 120 mm desen) ve endüstri standardı olan Molex terminal bloğu bağlantıları, basit bir kurulum ve bakım sağlar.
Sertifikalar ve Uyum
UL, CSA ve VDE güvenlik sertifikaları, yanı sıra FCC Sınıf B ve VDE Vfg 243/1991 EMI uyumluluğu, bu tedarikin Kuzey Amerika, Kanada ve Avrupa pazarları için tasarlanmış ekipmanlar için uygun olmasını sağlar.
Sıkça Sorulan Sorular
SNP-9034, hem 115VAC hem de 230VAC ağ kaynaklarında kullanılabilir mi?
Evrensel giriş aralığı (90VAC'dan 260VAC'ya kadar) donanım değişiklikleri veya yapılandırma olmadan dünya çapında herhangi bir standart ağ voltajında çalışmayı sağlar.
Kol çubuğu aşırı gerilim koruması nedir?
Crowbar koruması, voltaj güvenli eşiği aştığında etkilenen çıkışı kısa devreye sokar ve aşağıdaki devreleri korur.Bu güvenlik özelliği iç hatalar sırasında etkinleştirir ve sıfırlamak için bir güç döngüsü gerektirir.
Çıkış rayları bağımsız olarak yüklenebilir mi?
Her ray, zorunlu asgari gereksinimler olmadan 0A yükten çalışabilir.
Bağlantıları değiştirmek kolay mı?
Hem AC giriş (Molex 5277-2) hem de DC çıkış (Molex 5273-x) konektörleri, geniş kullanılabilirliğe ve uyumlu eşdeğerlere sahip endüstri standardı terminal bloklarını kullanır.
Bu PLC kontrol panelleri için uygun mu?
SNP-9034, elektrikli parçalara erişimi kısıtlı bir şekilde topraklanmış bir kabine monte edildiğinde endüstriyel kontrol panelleri ve ekipman şasi gereksinimlerini karşılar.
