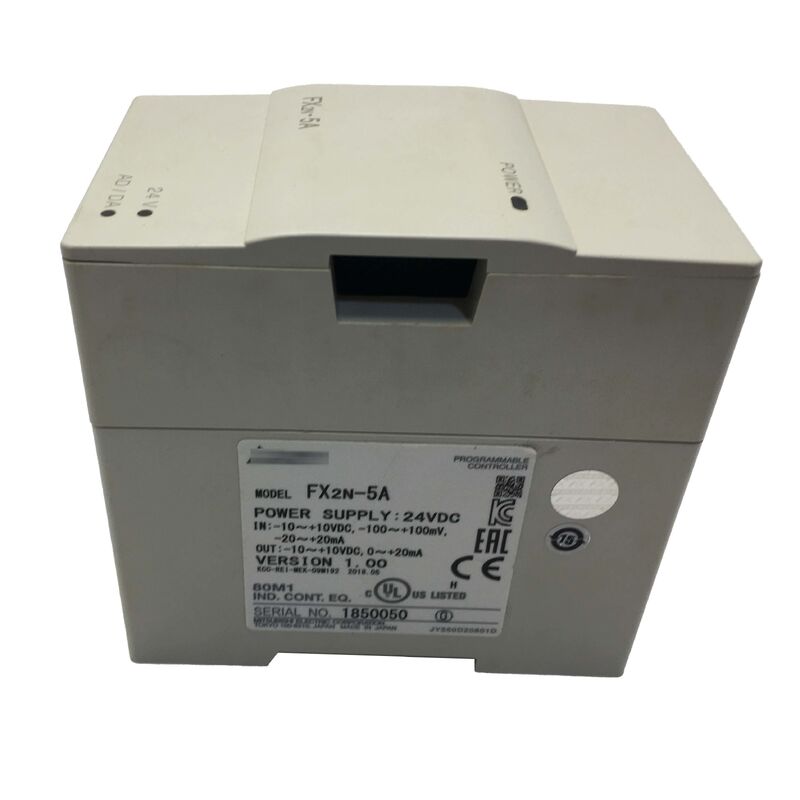

FX2N-5N Mitsubishi FX2N5M Analog I/O Modülü Denetleyicisi Yeni
Ürün Genel Görünümü
Parça numarası:FX2N-5A
Üreticisi:Mitsubishi Electric Corporation (Japonya)
Ürün ailesi:MELSEC-F Serisi -- FX2N
Modül Türü:Kombine analog giriş ve çıkış özel fonksiyon modülü
Ana Özellikler
| Analog Girişler |
4 kanal |
| Giriş Aralığı (Gürültü) |
±10V (11-bit) |
| Giriş aralığı (mikrovolt) |
±100mV (15 bit + işaret) |
| Giriş aralığı (Şimdiki) |
±20mA (14-bit) / 4-20mA (14-bit) |
| Analog Çıktı |
1 kanal |
| Çıktı Aralığı |
±10V / 0-20mA / 4-20mA |
| İşlenmiş I/O Noktaları |
8 |
| Güçlendirme Voltajı |
24VDC (dış) / 5VDC (baş birimden) |
| Montaj |
DIN rayı |
| Bağlantı |
Döşeme-kaplama terminalleri |
| Uyumlu PLC'ler |
FX2N, FX3G, FX3GE, FX3U, FX3UC |
Teknik Özellikler
- Maksimum esneklik için kanal başına aralık konfigürasyonu
- Hızlı ölçümler için yüksek çözünürlüklü mikro gerilim girişi (15-bit + işareti)
- Dahili dijital filtreleme ve aritmetik fonksiyonları
- Tüm giriş kanallarının ve çıkış kanalının eşzamanlı çalışması
- Gerginlik ölçerlerine, yük hücrelerine ve hassas sensörlere doğrudan bağlantı
Sıkça Sorulan Sorular
PLC programı, dönüştürülmüş analog değerleri okumak için FX2N-5A ile nasıl iletişim kurar?
FX2N-5A, standart MELSEC-F özel fonksiyon modülü tampon belleği (BFM) arayüzünü kullanır. PLC, modülün BFM'inden dönüştürülen analog değerleri FROM talimatını kullanarak okur.Modül numarasının belirlenmesi, BFM başlangıç kaydı, varış noktası veri kayıtları ve okunması gereken kayıtların sayısı.
Dört giriş kanalı da aynı anda aktif olabilir mi?
Evet, tüm dört giriş kanalı aynı anda dönüştürür ve her modül dönüşüm döngüsünde tüm kanal dönüşüm sonuçlarını güncelleyerek, aynı anda sinyal yakalama gerektiren uygulamalar için idealdir.
±100mV giriş aralığı özel kablolama gerektirir mi?
Bir ucunda kalkan yerleştirilmiş korumalı bükülmüş çiftli kablo, düşük sinyal seviyeleri ve elektrik gürültüsüne duyarlılığı nedeniyle tüm ± 100mV kanal bağlantıları için şiddetle önerilir.
Analog çıkış kanalı giriş kanallarıyla aynı anda kullanılabilir mi?
Evet, analog çıkış kanalı, giriş ve çıkış işlevleri arasında karşılıklı bir dışlama olmaksızın, dört giriş kanalı ile birlikte bağımsız ve eşzamanlı olarak çalışır.
FX2N-5A mevcut FX5U veya iQ-R serisi PLC'lerle uyumlu mu?
Hayır, FX2N-5A sadece FX2N ve FX3 serisi PLC'lerle uyumludur. FX5U tabanlı tasarımlar için, Mitsubishi Electric'in FX5-4AD-ADP veya FX5-4DA-ADP analog adaptörleri belirtilmelidir.
