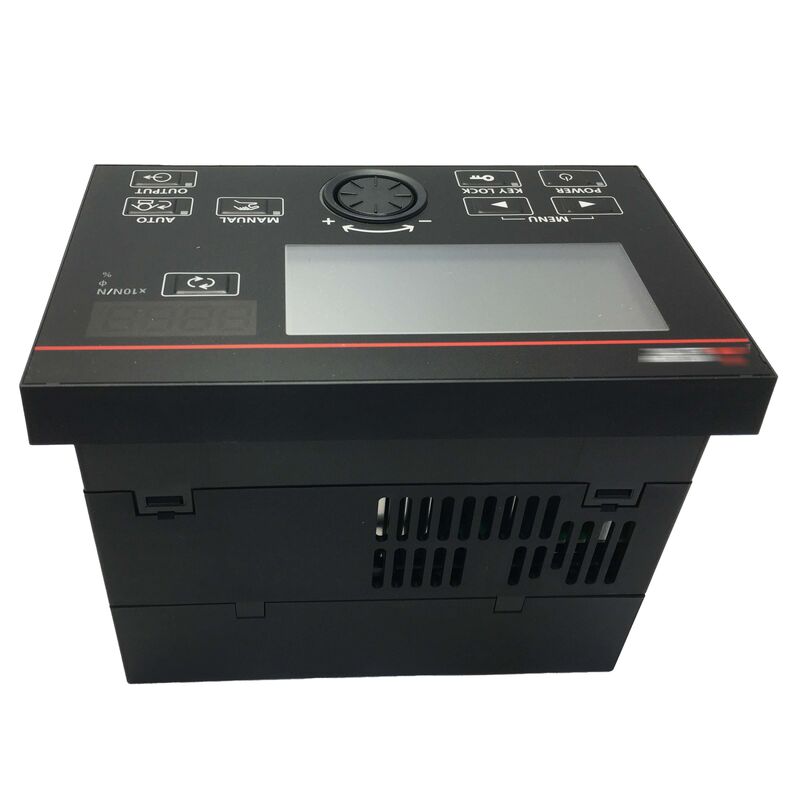

LE7-40GU-L Gerilim Kontrol Cihazı Yepyeni LE740GUL

Mitsubishi Electric LE7-40GU-L kağıt, film, folyo, tekstil, tel veya sac metal gibi sürekli şerit malzemelerin işleme makinelerinden değişken hızlarda geçerken hassas, sabit gerilimini korumak için tasarlanmış özel bir gerilim kontrol cihazıdır.

Bu kapalı döngü regülatör, kritik web gerilim kontrolünü otomatikleştirerek sürekli operatör müdahalesi ihtiyacını ortadan kaldırır ve manuel ayarlamaların sağlayamayacağı tutarlı malzeme kullanımını sağlar.

Mitsubishi'nin LE-40MT ve LE-30CT serilerinin halefi olan LE7-40GU-L, kolay retrofitting için doğrudan fiziksel uyumluluk sunarken, çok dilli destek (İngilizce, Japonca, Basitleştirilmiş Çince) ile 3,8 inç dokunmatik ekran LCD dahil olmak üzere önemli iyileştirmeler sunar.

LE7-40GU-L, özel kontrol stratejileriyle üç farklı makine konumuna uyum sağlar:

• Açma (boşaltma makarası): Tam çapından göbeğe kadar sabit gerilimi korumak için fren torkunu ayarlayarak azalan makara çapını telafi eder
• Ara şaft: Komşu bölümler arasındaki gerilim varyasyonlarını ayırmak için servo motorları tork modunda kullanarak işleme bölgelerindeki gerilimi kontrol eder
• Sarma: Tam sarma döngüsü boyunca sabit web gerilimini korumak için rulo çapı arttıkça sarma motor torkunu aşamalı olarak ayarlar

Her gerilim bölgesi ayrı bir kontrol cihazı gerektirir ve karmaşık sistemlerde koordineli kontrol için birden fazla birim CC-Link veya Ethernet üzerinden ağa bağlanır.

LE7-40GU-L, güç yükselticisini doğrudan kontrol cihazı kasasına entegre ederek DC 24V sistemlerinde ayrı yükseltici modüllerine olan ihtiyacı ortadan kaldırır. Bu kompakt entegrasyon, panel alanını azaltır, kablolamayı basitleştirir ve yedek parça gereksinimlerini en aza indirir.

Pnömatik sistemler için kontrol cihazı, elektro-pnömatik regülatörlere 4-20mA kontrol sinyalleri sağlarken, servo motor uygulamaları servo yükseltici referans girişlerine tork komut voltaj çıkışları kullanır.

Opsiyonel LE7-DCA makara çapı hesaplama birimi ile kontrol cihazı şunları destekler:

• Açık döngü kontrolü: Gerilim dedektörü geri beslemesi olmadan gerilim ayar noktası, makara çapı ve hat hızına göre aktüatör torkunu hesaplar
• İleri besleme/geri besleme kompozit kontrolü: Değişen koşullara daha iyi yanıt vermek için öngörücü açık döngü hesaplamasını doğru geri besleme düzeltmesiyle birleştirir

Kontrol cihazı, Mitsubishi Electric'in LX7-F, LX-TD ve LX-TD-928 serisi gerilim dedektörleriyle çalışacak şekilde tasarlanmıştır. Uyumlu çıkış sinyali aralıklarına sahip üçüncü taraf dedektörler, dikkatli sinyal seviyesi doğrulaması ile kullanılabilir.

Evet, kontrol cihazı standart Ethernet donanımı üzerinden CC-Link IE Field Network Basic iletişimini yerel olarak destekler ve gerilim değerlerini izlemek, durumu okumak ve ayar noktalarını kontrol etmek için bir köle istasyonu olarak çalışır.

Sinyal kaybı algılandığında, kontrol cihazı yapılandırılmış güvenli bir çalışma moduna geçer, alarm göstergeleri üretir ve makine koruması için gerekirse acil durdurmaları tetikleyebilir.

LE7-40GU-L, vidalı terminaller yerine yaylı kelepçe terminalleri kullanır ve röle kontakları yerine transistör çıkışları sağlar, bu da değiştirme sırasında harici devre kablolamasının uyarlanmasını gerektirir.

Hayır, her LE7-40GU-L tek bir gerilim bölgesini kontrol eder. Birden fazla bölgeye sahip makineler, koordineli çalışma için ağa bağlı ayrı kontrol cihazları gerektirir.
