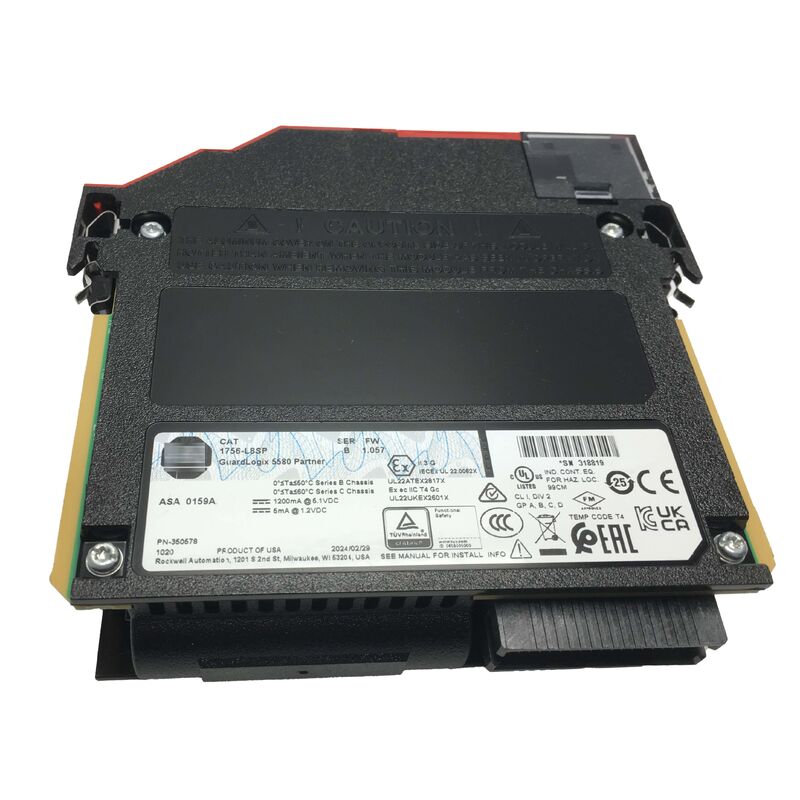

1756-L8SP AB GuardLogix5580 Partner Güvenlik Kontrolcüsü Plc 1756L8SP Yeni Mühürlü
Allen-Bradley 1756-L8SP | GuardLogix 5580 Güvenlik Partner Kontrolcüsü
Katalog Numarası: 1756-L8SP
Üretici: Rockwell Automation / Allen-Bradley
Ürün Ailesi: GuardLogix 5580 / ControlLogix
Kontrolcü Tipi: Güvenlik Partneri (SIL 3 / PLe için yardımcı işlemci)
Şasi: ControlLogix Series C
Muhafaza: Açık
Ekran: Var
Güvenlik Derecesi: SIL 3 / PLe / Kategori 4
Genel Bakış
1756-L8SP, GuardLogix 5580 Güvenlik Partner Kontrolcüsüdür — tam bir GuardLogix 5580 güvenlik sisteminin ikinci yarısını oluşturan özel bir yardımcı işlemci modülüdür. Tek başına mantık yürütemez.
Görevi, SIL 3 ve Performans Seviyesi e (PLe) dereceli güvenlik sistemleri için gereken yedekli güvenlik yürütme kanalını sağlamak üzere eşleştirilmiş birincil bir GuardLogix 5580 kontrolcüsüyle (1756-L81ES'ten 1756-L85ES'e kadar olanlar gibi) birlikte çalışmaktır.
GuardLogix 5580 mimarisinde, güvenlik mantığı hem birincil kontrolcüde hem de güvenlik partnerinde eşzamanlı olarak yürütülür. Güvenlik partneri sürekli olarak sonuçlarını birincilinkilerle karşılaştırır. Bir anlaşmazlık olduğunda — iki işlemci aynı güvenlik verilerinden farklı sonuçlara ulaştığında — partner, sistemi güvenli durumuna getiren bir güvenlik hatası tetikler. Bu 1oo2 (ikiden biri) yedekli yürütme modeli, SIL 3 / PLe güvenlik mimarisinin temelini oluşturur.
1756-L8SP, herhangi bir ControlLogix Series C şasisinde eşleştirilmiş birincil kontrolcüsünün hemen sağına takılır. Birincil kontrolcü ile aynı Studio 5000 Logix Designer projesinin bir parçası olarak yapılandırılır ve programlanır — güvenlik partneri için ayrı bir programlama aracı veya projesi yoktur. Güvenlik programı, standart görevlerin yanında Studio 5000 projesinde görünür ve güvenlik görevi otomatik olarak her iki işlemciye dağıtılır.
Anahtar Özellikler
| Parametre |
Değer |
| Katalog Numarası |
1756-L8SP |
| Üretici |
Rockwell Automation / Allen-Bradley |
| Ürün Ailesi |
GuardLogix 5580 |
| Kontrolcü Tipi |
Güvenlik Partneri (yardımcı işlemci, bağımsız değil) |
| Güvenlik Derecesi |
SIL 3 / PLe / Kategori 4 |
| Şasi Uyumluluğu |
ControlLogix Series C (1756-A4, -A7, -A10, -A13, -A17) |
| Yuva Konumu |
Eşleştirilmiş birincil kontrolcünün hemen sağı |
| Güç Çekişi |
5 mA @ 1.2V DC; 1.2 A @ 5.1V DC |
| Güç Tüketimi |
3.5 W |
| Termal Dağılım |
11.9 BTU/saat |
| Çalışma Sıcaklığı |
0 - 60°C (32 - 140°F) |
| Muhafaza |
Açık |
| Ekran |
Var |
| Sertifikalar |
CE, CSA, CUL, KC, NRTL, RCM, UL |
| Ağırlık |
yaklaşık 0.43 kg (0.94 lbs) |
GuardLogix Güvenlik Mimarisi
Rockwell Automation'ın GuardLogix sistemi, tek bir yazılım ortamından hem güvenlik dereceli hem de standart otomasyon mantığını yürüten tek gerçek entegre güvenlik kontrolcüsü olarak tanımlanır. Bu gerçek bir farklılaştırıcıdır.
Geleneksel güvenlik mimarileri, standart PLC'nin yanında ayrı, özel bir güvenlik kontrolcüsü ve özel bir güvenlik programlama aracı gerektiriyordu. GuardLogix bu tekrarlamayı ortadan kaldırır.
Birincil GuardLogix 5580 kontrolcüsü, standart otomasyon görevlerini (hareket, proses, ayrık G/Ç) ve güvenlik görevlerinin yürütülmesini güvenlik dereceli bellek bölümünde işler. 1756-L8SP, güvenlik bölümü için bağımsız doğrulama kanalı olarak hizmet eder.
Birincil kontrolcü bir güvenlik görevi yürütmesini tamamladığında, güvenlik partneri sonucu doğrular. Güvenlik imzası — güvenlik programı ve verilerinin bir sağlama toplamı — her iki işlemcide de eşleşmelidir. Herhangi bir eşleşmeme potansiyel bir hatayı gösterir ve güvenli duruma kontrollü bir geçişle sonuçlanır.
Bu eşleştirilmiş mimari, sırasıyla SIL 3 ve PLe uygulamaları için IEC 61508 ve ISO 13849-1 gereksinimlerini karşılar. Güvenlik mantığı, birincil kontrolcüdeki güvenlik görevi bölümünde çalışır ve güvenlik bellek boyutları kullanılan birincil kontrolcü modeline göre belirlenir.
Kurulum ve Yapılandırma
1756-L8SP tek bir şasi yuvası kaplar. Eşleştirilmiş birincil kontrolcü, solundaki bitişik yuvayı kaplar. Birlikte iki yuva kaplarlar.
Güvenlik partneri, birinciline göre başka hiçbir konuma takılamaz — fiziksel yuva ilişkisi donanım mimarisinin bir parçasıdır.
1756-L8SP'nin yapılandırması, birincil GuardLogix kontrolcü projesi oluşturulduğunda Studio 5000 Logix Designer içinde otomatik olarak halledilir. Güvenlik partneri projeye G/Ç ağacına eklenir, firmware'i birincil kontrolcünün firmware sürümüyle eşleşmelidir ve güvenlik imzası her ikisinde de aynı olmalıdır. Bu gereksinimler proje indirme sırasında otomatik olarak doğrulanır ve çalışma zamanında doğrulanır.
1756-L8SP ön panelindeki özel bir donanım sıfırlama düğmesi, güvenlik partnerinin güç açma veya yeniden başlatma dizileri sırasında birincil kontrolcüyü kesmeden sıfırlanmasına olanak tanır. Bu, tekrarlanan güvenlik görevi sıfırlamalarının gerektiği devreye alma senaryolarında önemlidir. Düğme normal çalışma sırasında etkili değildir, kazara sıfırlamaları önler.
Güvenlik Sistemi Tasarım Hususları
SIL 3 uygulamalarında, her GuardLogix 5580 kontrolcüsü tam olarak bir adet 1756-L8SP güvenlik partneri gerektirir. Partner modülü zorunlu bir donanım öğesidir — partneri olmadan çalışan birincil bir GuardLogix kontrolcüsü SIL 2 yeteneğiyle sınırlıdır. Güvenlik partneri sistemi SIL 3'e yükselten şeydir.
1756-L8SP kullanarak güvenlik sistemleri tasarlarken, güvenlik fonksiyonu belgeleri güvenlik partnerinin firmware uyumluluğunu, şasi yuvası düzenini, birincil kontrolcüdeki güvenlik bellek tahsisini ve kontrolcü çiftinin güvenlik reaksiyon süresi katkısını dikkate almalıdır. Bu parametrelerin tümü, uygulama için IEC 61508 ve ISO 13849-1 tarafından gerekli olan güvenlik doğrulama belgelerinde belirlenir.
Sıkça Sorulan Sorular
S1: 1756-L8SP herhangi bir GuardLogix 5580 birincil kontrolcüsüyle mi, yoksa yalnızca belirli modellerle mi kullanılabilir?
1756-L8SP, tüm GuardLogix 5580 birincil kontrolcüleriyle (1756-L81ES'ten 1756-L85ES'e kadar) uyumludur. Firmware sürümü birincil ve güvenlik partneri arasında eşleşmelidir — bu proje indirme sırasında zorunlu tutulur. Güvenlik görevi için kullanılabilen güvenlik belleği, güvenlik partnerinden ziyade birincil kontrolcü modelinin bir fonksiyonudur. 1756-L8SP'nin kendisi kullanıcı tarafından erişilebilir bellek içermez; birincil tarafından tahsis edilen güvenlik belleğini kullanır.
S2: Sistem çalışırken 1756-L8SP şasiden çıkarılırsa ne olur?
Sistem çalışırken güvenlik partnerinin şasiden çıkarılması derhal büyük bir güvenlik hatasına neden olur. Sistem güvenli durumuna geçer. Birincil GuardLogix kontrolcüsü, güvenlik partneri iletişiminin kaybını algılar ve ikinci doğrulama kanalı olmadan güvenlik mantığını yürütmeye devam edemez. Bu doğru ve beklenen davranıştır — SIL 3 çalışması için güvenlik mimarisi her iki işlemciyi de gerektirir.
S3: Güvenlik partneri sarı bir durum LED'i gösteriyor. Bu ne anlama geliyor?
1756-L8SP üzerindeki sarı bir durum LED'i tipik olarak modülün çalıştığını ancak henüz birincil kontrolcüsüyle senkronize olmadığını veya kritik olmayan bir hata durumunda olduğunu gösterir. Bu, firmware sürümlerinin henüz eşleşmediği ilk devreye alma sırasında veya güvenlik imzasının yeniden oluşturulduğu bir proje indirme sonrasında meydana gelebilir. Belirli hata kodu için Studio 5000'deki kontrolcü tanılarını kontrol edin. Modül yeni takıldıysa, firmware uyumluluğunu doğrulayın ve indirme ve güvenlik imzası doğrulama dizisini tamamlayın.
S4: 1756-L8SP, birincil kontrolcünün standart (güvenlik dışı) görev yürütmesini etkiler mi?
Hayır. 1756-L8SP yalnızca birincil kontrolcünün güvenlik görevi bölümüyle etkileşime girer. Standart ve hareket görevleri, güvenlik partnerinden bağımsız olarak birincil kontrolcüde yürütülür. Güvenlik partneri, standart görev tarama döngüsünü etkilemeden güvenlik görevi yürütmesini doğrular. Bu, entegre GuardLogix mimarisinin temel faydasıdır — güvenlik ve standart kontrol, performans etkisi olmadan aynı donanımda bir arada bulunur.
S5: 1756-L8SP, GuardLogix 5570 (1756-L7SP) uygulamalarıyla geriye dönük uyumlu mu?
Hayır. 1756-L8SP, GuardLogix 5580 ailesi için güvenlik partneridir ve güvenlik partneri olarak 1756-L7SP'yi kullanan GuardLogix 5570 sistemleriyle geriye dönük uyumlu değildir. İki aile farklı mimarilere, firmware platformlarına ve şasi gereksinimlerine sahiptir. 5570 tabanlı bir güvenlik sisteminden 5580 tabanlı bir sisteme geçiş, Studio 5000'de tam bir uygulama geçişi ve güvenlik fonksiyonlarının yeniden doğrulanmasını gerektirir.
