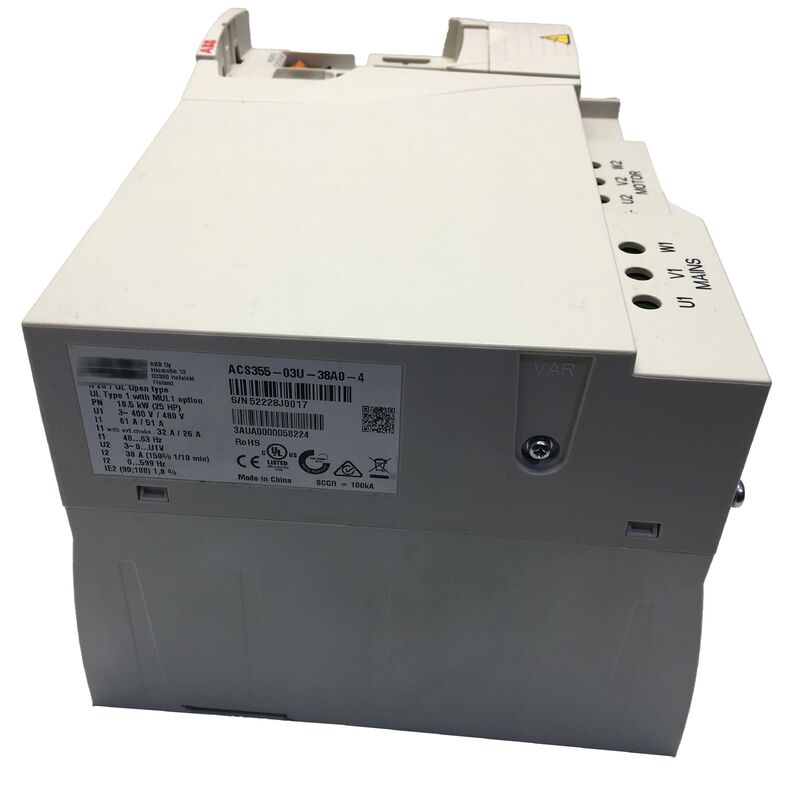

ACS355-03U-38A0-4 Yeni Orijinal ABB Frekans Dönüştürücü ACS35503U38A04
ACS355-03U-38A0-4 | ABB ACS355 25HP 480V Makine Sürücüsü
38A / R4 Çerçeve / Açık Çevrim Vektör / Güvenli Tork Kapatma / IP20
- Frekans Aralığı:48-63Hz
- Ortam Sıcaklığı:-10 ila +50°C
- Nem:%0-95 yoğunlaşmayan
- Boyutlar (Y × G × D):9,61 × 10,24 × 6,65 inç
- Ağırlık:9,7 lb
ACS355 — ABB'nin Zorlu Endüstriyel Uygulamalara Yönelik Makine Sürücüsü
ACS355, ABB'nin endüstriyel makinelere yönelik üst düzey mikro sürücüsüdür. ACS355-03U-38A0-4, 480V'de kompakt bir R4 kasada 25HP / 18,5kW değerini kapsar; ACS355 ailesinin 0,37 ila 22kW çıkış aralığının orta aralığına hizmet eder.
Başlıca uygulama alanları arasında malzeme taşıma, yiyecek ve içecek işleme ve kauçuk, plastik ve ahşabın işlenmesi yer alır. Bunlar, güvenilir motor kontrolü, esnek bağlantı ve hızlı devreye alma gerektiren zorlu ortamlardır; bunların tümü ACS355 serisinin tanımlayıcı özellikleridir.
Temel Özellikler
| Parametre |
Değer |
| Derecelendirme |
25 HP / 18,5 kW |
| Çıkış Akımı |
38A |
| Giriş Gerilimi |
380-480V AC, 3 fazlı |
| Çerçeve |
R4 |
| Muhafaza |
IP20 / UL Açık Tip |
| Motor Kontrolü |
Açık Döngü Vektörü (Sensörsüz Vektör) |
| Aşırı yük |
%150 ağır hizmet |
| Frenleme |
DC Enjeksiyon + Dinamik Frenleme Transistörü |
| Güvenli Tork Kapatma |
Standart (STO) |
| Dijital Girişler |
5 |
| Analog Girişler |
2 |
| Çıkışlar |
1 röle, 1 dijital, 1 analog |
| Yeterlik |
IE2 |
Motor Kontrolü — Açık Döngü Vektörü (Sensörsüz Vektör)
ACS355-03U-38A0-4, motor enkoderi olmadan doğru hız ve tork regülasyonu sağlayan ABB'nin sensörsüz vektör algoritması olan açık döngü vektör kontrolünü uygular.
Açık döngü vektör kontrolü, motorun matematiksel modellerini kullanarak motorun akısını ve torkunu hesaplar; motorun gerçek çalışma koşullarına gerçek zamanlı olarak uyum sağlar. Sonuç, temel V/Hz kontrolünün çok ötesinde bir performanstır:
- Hız düzenlemesi:Düşük yüklerde ve geçici yüklerde sıkı hız regülasyonu; motor yükü aniden değişse bile ayarlanan hızın korunması.
- Düşük hız torku:Enkoder geri bildirimi olmadan düşük hızlarda yüksek tork dağıtımı; yük altında sorunsuz başlatma ve kontrollü düşük hızda çalışma olanağı sağlar.
- Motor uyumluluğu:Ek donanım olmadan (kodlayıcı yok, takometre yok) standart endüksiyon motorlarıyla çalışır.
Uygulama Senaryoları
Konveyör sürücüsü yükseltmesi:Malzeme taşıma konveyörü, sabit hızlı motordan değişken hız kontrolüne yükseltildi. ACS355-03U-38A0-4, sorunsuz hızlanma ve yavaşlama ile 25HP değişken frekanslı kontrol sağlar; başlatma sırasında kayışın kaymasını ve mekanik şoku ortadan kaldırır.
Gıda işleme makinesi tahriki:Bir yiyecek ve içecek işleme makinesi, hijyenik dereceli değişken hızlı motor kontrolü gerektirir. ACS355-03U-38A0-4'ün kompakt R4 çerçevesi makinenin kontrol kabinine sığar ve gerekli motor kontrol performansını sağlar.
Sıkça Sorulan Sorular
S1: ACS355-03U-38A0-4 için Normal Hizmet (ND) ve Ağır Hizmet (HD) değerleri arasındaki fark nedir?
ACS355-03U-38A0-4, Ağır Hizmet konfigürasyonunda 25HP / 38A olarak derecelendirilmiştir (1 dakika boyunca %150 aşırı yük). Normal Hizmet hizmetinde (%110 aşırı yük), aynı donanım biraz daha yüksek bir sürekli güç değerini destekleyebilir. Yük altında sık sık başlatılan konveyörler gibi döngüsel aşırı yük taleplerinin yüksek olduğu uygulamalar için HD %150 derecesi sürücünün uygunluğunu doğrular.
S2: CE uyumlu kurulum için EMC filtresinin bağlanması gerekiyor mu?
ACS355-03U-38A0-4, dahili EMC filtresinin bağlantısı kesilmiş olarak gönderilir. İletilen emisyon limitleri (EN 61800-3 Kategori C2 veya C3) gerektiren ortamlarda CE işareti uyumluluğu için, EMC filtresinin dahili EMC filtre bağlantısı yoluyla bağlanması gerekir. Bu, sürücünün içindeki basit bir vidalı bağlantıdır; özel bağlantı noktası için ACS355 donanım kılavuzuna bakın.
S3: ACS355-03U-38A0-4 ile hangi fieldbus seçenekleri uyumludur?
ACS355, takılabilir opsiyon modülleri aracılığıyla çok çeşitli fieldbus protokollerini destekler. Mevcut adaptörler arasında PROFIBUS-DP, PROFINET, EtherNet/IP, Modbus TCP, CANopen, DeviceNet ve diğerleri yer alır; bunların tümü sürücünün seçenek yuvası aracılığıyla sağlanır. Özel adaptör kodu temel parça numarasına eklenir (örneğin, PROFIBUS için +K454, Ethernet/IP+Modbus TCP+PROFINET için +K475).
S4: ACS355-03U-38A0-4'e hangi uygulama makroları önceden yüklenmiştir?
ACS355 birden fazla uygulama makrosu içerir: ABB Standardı (genel amaçlı VFD çalışması), Man/Oto (yerel/uzaktan kontrol geçişi), PID Kontrolü (entegre PID kontrol cihazı ile proses geri bildirimi), Tork Kontrolü ve Sıralı Kontrol. Bu makrolar, belirli kontrol modu için sürücünün parametrelerini önceden yapılandırır; standart uygulamalar için devreye alma süresini saatlerden dakikalara düşürür.
S5: Sürücü ile motor arasındaki maksimum kablo uzunluğu nedir?
Kablo uzunluğu sınırları motor kablo tipine, sürücünün anahtarlama frekansı ayarına ve çıkış reaktörü veya du/dt filtresinin kullanılıp kullanılmadığına bağlıdır. ABB, ek filtrelemesi olmayan standart ekranlı motor kabloları için ACS355 donanım kılavuzunda maksimum kablo uzunluklarını belirtir; standart uygulamalar için genellikle 100 m. Daha uzun kablolar veya yüksek frekanslı anahtarlama, motor yalıtımındaki du/dt gerilimini sınırlamak için bir çıkış reaktörü gerektirebilir.
