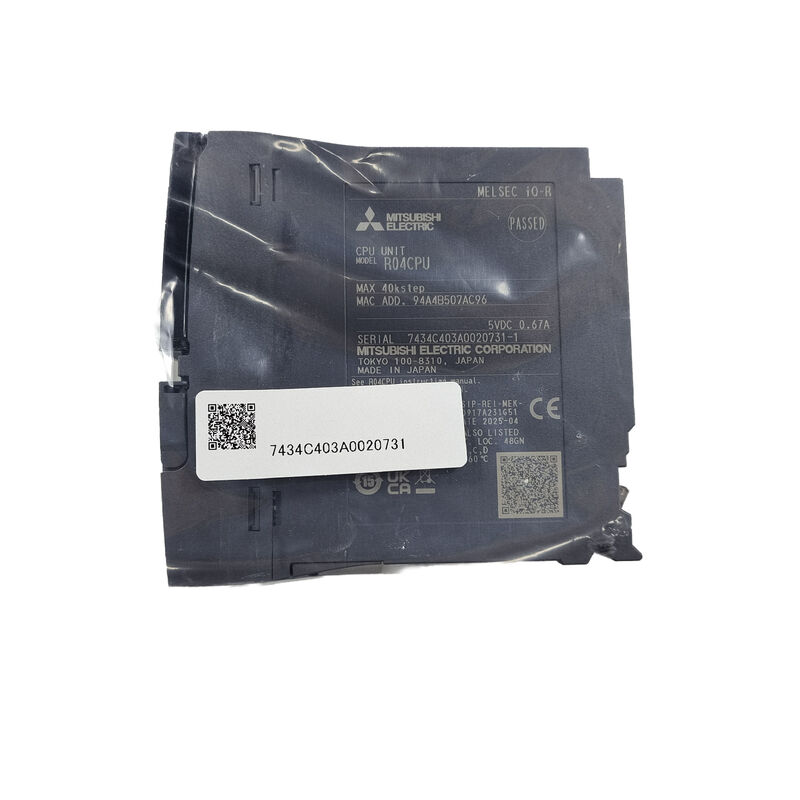

Mitsubishi R04CPU MELSEC iQ-R PLC CPU Modülü
Makine Kontrolü ve İcra
Mitsubishi R04CPU, 40K adım program kapasitesine sahip bir MELSEC iQ-R PLC CPU'dur. Depolanmış program döngüsel işleyişini kullanır ve LD talimatlarını 0.98 ns'de işler. Başlangıç, tarama, sabit tarama, olay,ve bekleme uygulanma türleri farklı kontrol görevlerini destekler..
DX ve DY adresleme yoluyla doğrudan erişim de mevcuttur.
Bellek ve Performans Özellikleri
| Parametreler |
Spesifikasyon |
| Program kapasitesi |
40K adım |
| Program hafızası |
160K bayt |
| Aygıt/etiket belleği |
400K bayt |
| Veri belleği |
2M bayt |
| CPU tampon belleği |
1072K bayt, 536K kelimeye eşdeğerdir |
| Sabit tarama iletişim alanı |
24K kelime, CPU tampon hafızasına dahil |
| Hafızayı tazele |
2048K bayt |
| SD/SDHC kart kapasitesi |
32 GB'ye kadar |
| Girdi/çıkış kapasitesi |
4,096 puan |
| Sürekli tarama ayarları |
0.2~2,000 ms, 0,1 ms artışlarla |
| LD talimatlarının işleme süresi |
0.98 ns |
Programlama ve Bağlantı
Merdiven diyagramı ve yapılandırılmış metin sıra kontrolünü ve hesaplamalarını destekler. Fonksiyon blokları tekrar kullanılabilir mantığı organize eder. Sistem, yerel ve küresel etiketler değişken yönetimini basitleştirir.
Dahili Ethernet ve USB, mühendislik ve iletişim erişimini sağlar.
Endüstriyel Uygulamalar
R04CPU, ambalaj makineleri, otomatik montaj hatları, konveyör sistemleri ve üretim ekipmanları için uygundur. Sabit tarama icrası, düzenli işleme aralıkları gerektiren görevleri destekler.Olay icrası, yapılandırılmış koşullar meydana geldiğinde seçili programların çalışmasına izin verir.
Sık Sorulan Sorular
S1: Program kapasitesi nedir?
A: 40K adım, 160K bayta eşdeğerdir.
S2: CPU doğrudan I/O'ya erişebilir mi?
Doğrudan erişim DX ve DY adresleme kullanır.
S3: SD kart kapasitesi nedir?
A: 32 GB'a kadar SD/SDHC kartları.
S4: Tarama süresini sabit tutabilir miyiz?
A: Evet. 0.2~2.000 ms 0.1 ms artışlarla ayarlayın.
