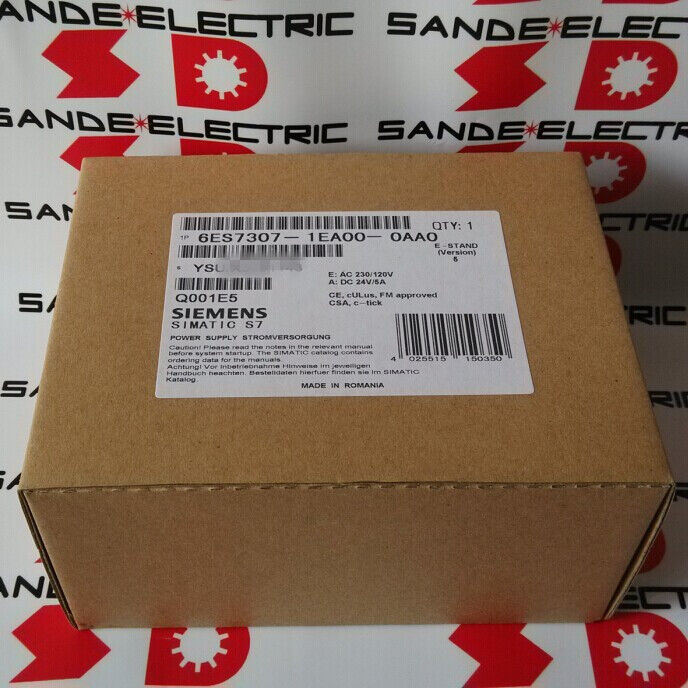

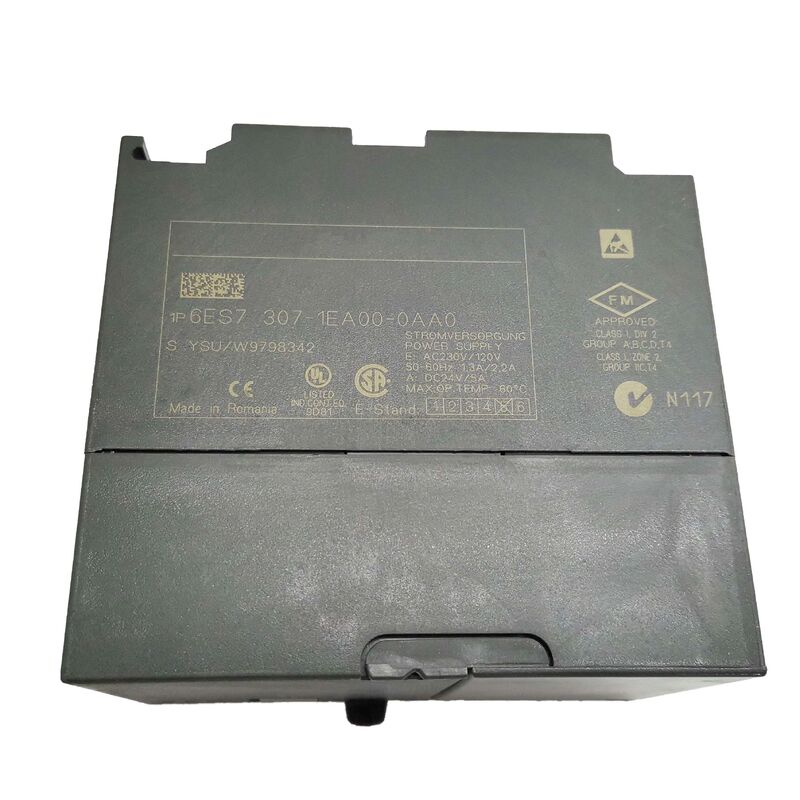

Siemens 6ES7307-1EA00-0AA0∙ SIMATIC S7-300 PS 307 Düzenlenmiş Güç kaynağı 5A, 120/230VAC Otomatik Değişim, 24VDC Çıkış, %87 Verimlilik, Kısa devreye karşı, 80×125×120mm

Genel bakış

BuSiemens 6ES7307-1EA00-0AA0SIMATIC PS 307 güç kaynağı modülünün 5 amp versiyonudur. Her standart S7-300 kontrol sistemi ile başlayan özel AC-DC dönüştürücüdür.ya da genişleme modülü çalışabilir., PS 307 tesisin AC şebeke kaynağını S7-300 arka planını çalıştıran ve saha cihazları için yük voltajını sağlayan dengelenmiş 24V DC'ye dönüştürmelidir.

PS 307 ile S7-300 istasyonu arasındaki ilişki temeldir: PS 307 bir aksesuar veya bir seçenek değildir.

Bazı kontrol sistemlerinin PLC ve saha aygıtı yükleri için ayrı dış güç kaynakları gerektirdiği yerlerde, PS 307 tek birimden her iki rolü de yerine getirmek için tasarlanmıştır.

24V DC çıkışı, S7-300 sistem voltajını (CPU'yu, arka plan otobüsünü ve tüm kurulu modülleri besleyen) sağlar ve aynı anda alan I / O ′′ yakınlık sensörlerine 24V DC besleyebilir.Solenoid valf bobinleri, kontakör kontrol devreleri, gösterge lambaları, hepsi aynı düzenlenmiş 24V raydan çekilir.

5A çıkış kapasitesi (120W 24V'de) tam donanımlı bir S7-300 rafı ve makul bir I / O alan yükü ile başa çıkmak için boyutlandırılmıştır.

Otomatik gerilim aralığı anahtarı PS 307'yi gerçekten evrensel bir güç kaynağı haline getiren pratik bir avantaj.120V giriş için yapılandırılmış bir kaynağa 230V AC uygulama riski yoktur..

PS 307 giriş voltajını içten algılar ve düzeltme ve düzenleme devresini buna göre ayarlar “ Kuzey Amerika'da 120VAC veya Avrupa'da 230VAC ağlarına bağlanırken,veya izin verilen aralığın içinde olan aralarındaki herhangi bir nominal voltaj, aynı 24V DC çıkışı üretir.

Ana Özellikler

% 87 Verimlilik ve 18W Güç Kaybı

PS 307'nin %87'lik verimliliği 138W girişte, 120W kullanılabilir 24V DC çıkışında, 18W ısı olarak dağıtıldığında kabine termal tasarımı için pratik etkileri vardır.

Bir kontrol dolabında, her watt enerji kaybı yönetilmesi gereken ısı haline gelir. Tek başına güç kaynağından gelen 18W kaybı, dolabın toplam ısı dağılımı gereksinimine anlamlı katkıda bulunur.Bir CPU modülünden gelen ısı ile birleştirildiğinde (tipik olarak 4 ¢ 6W), modül başına birkaç sinyal modülü (40 ′′ 80mW) ve rafdaki herhangi bir fonksiyon modülü veya iletişim işlemcisi, orta boyutlu bir S7-300 kuruluşu için kabin toplam ısı yükü kolayca 30 ′′ 50W'dir.

Kabin üreticileri maksimum izin verilen iç ortam sıcaklıklarını belirtir (genellikle modül değerlerine bağlı olarak 40°C veya 55°C).

Eğer kabinin doğal konveksiyonu toplam ısı yükünü yeterince hızlı bir şekilde kaldıramazsa, iç sıcaklık yükselir, sonunda modül değerlerini aşar ve erken arızalara neden olur.

PS 307'nin bu ısı bütçesine 18W katkısı, her kabin termal hesaplamasına dahil edilmelidir.

PS 307'nin geçiş modu tasarımı (transformör tabanlı doğrusal tasarımın aksine) kompakt bir 80 mm genişliğinde % 87 verimliliğe ulaşan şeydir.

Aynı güç düzeyinde bir doğrusal güç kaynağı tipik olarak %50~60% verimlidir ve aynı 120W çıkıştan ¥ neredeyse üç kat daha fazla termal yükten ¥ 40~60W ısı olarak dağıtır.

PS 307 anahtar modunun verimlilik avantajı kabinin termal performansında doğrudan görünür.

Paralel kablolama 10A çıkışa kadar uzanıyor

Tek bir S7-300 istasyonunun güç gereksinimleri PS 307'nin 5A çıkışını aştığında, iki PS 307 5A modülü aynı 24V DC çıkış otobüsüne paralel olarak bağlanabilir ve kombinasyonlu 10A sağlayabilir.

Bu paralel işlem, her iki kaynağın çıkış voltajını eşleştirmeyi gerektirir, böylece biri akımın orantısız olarak daha yüksek bir payını taşımıyor.

PS 307'nin tasarımı paralel çalışmayı destekler ve her iki modül de ek akım dengeleme donanımına ihtiyaç duymadan yük akımını paylaşır.

Paralel yaklaşım, sadece ek kapasite değil aynı zamanda bir derece redundansa da katkıda bulunur: bir PS 307 arızalanırsa, diğeri 5A'yı sunmaya devam eder.İstasyonun kritik bölümlerinin çalışmasını sağlamak için yeterli olabilir..

Ancak, this is not equivalent to a true hot-standby redundant supply (where output diodes or active load-sharing circuitry ensure no voltage dip during the handover) — when one PS 307 in a parallel pair fails, hayatta kalan modülün maksimum gücünde istikrar etmesi için kısa bir geçiş süreci olacaktır.

24V güç kaynağının anlık bir rahatsızlığının bile kabul edilemez olduğu uygulamalar için, sıcak değişim ve yük paylaşım devreleri ile özel redundant güç kaynağı modülleri belirlenmelidir.

Diagnostik LED ve Aç/Kapat düğmesi

Montaj ve bakım pratiğinde ön panelin iki özelliği dikkate değer:

Bu24V DC LEDÇıktı voltasının belirtilen düzenleme aralığı içinde olduğunu doğruluyor. 24V çıkış mevcut ve sınırları içinde olduğunda yeşil ışığı yansıtır.

Eğer LED, AC gücü uygulanırken kapalı ise, çıkış ya eşiğin altında (aşırı yük, kısa devre veya düzenleme hatası) ya da PS 307 içten olarak arızalıdır.LED'i kontrol etmek, bir istasyon güçlenemediğinde ilk teşhis adımıdır.

BuAçma / kapatma düğmesi(çok sayıda PS 307 modelinde mevcut) 24V DC çıkışının AC şebeke enerjisinin modüle bağlı kalırken açılmasına veya kapatılmasına izin verir.

This capability is used during module hot-swap operations — switching the 24V output off (so the 24V bus is dead) before removing or inserting a live signal module — when the system architecture requires it.

Ayrıca, hata sıfırlama prosedürleri için yararlı olan AC gücünü kesmeden 24V otobüsün kontrol edilen yeniden başlatılmasına izin verir.

Sık Sorulan Sorular

S1: PS 307 5A, hem S7-300 sistem voltajına hem de saha cihazlarına aynı anda güç sağlayabilir mi ve saha cihazları beklenenden daha fazla akım alırsa aşırı yüklenme riski var mı?

Evet, tek bir PS 307 çıkış rayı hem S7-300 sistem voltajını (CPU ve tüm kurulu modüller tarafından arka plan üzerinden çekilir) hem de 24V DC alan yüklerini (sensörler, solenoidler,lambalar, kontaktör bobinleri) I/O modüllerinin alan kablolarına bağlanır.

Tüm bu tüketicilerden toplam akım çekimi sürekli olarak 5A çıkış derecesini geçmemelidir.

Sistem kurulmadan önce gerçek akım bütçesini hesaplamak önemlidir: her S7-300 modülünün veri sayfasından 24V nominal akım tüketimini ekleyin (tipik olarak modül başına 80~200mA),I/O devrelerindeki tüm sensör güç kaynaklarından maksimum alan akımı (her 2 tel sensörü 4 ′′20 mA çekmektedir); çoklu sensörler hızlı bir şekilde birleştirilir) ve aynı 24V raydan beslenen herhangi bir aktüatör bobini veya lamba.

Toplam 5A'ya yaklaşır ya da aşırsa, ikinci bir PS 307 modülü ′′ paralel olarak veya ayrı bir alan yük rayını ′′ sağlayan tasarım dahil edilmelidir.

PS 307'nin aşırı yüklenmesi, çıkış voltajını geriye katlamasına neden olur (kısa devre koruması etkinleştirilir),Gerçek çıkış akımı ölçülmeden izlenmesi zor olan açıklanamayan istasyon davranışına neden olabilecek.

S2: Girme akım spesifikasyonunun amacı nedir (20A 25 °C'de, I2t = 1.2 A2s) ve yukarı devreler korumasının seçimini nasıl etkiler?

PS 307 ilk kez güçlendirilirken veya kısa bir güç kesintisinden sonra yeniden güçlendirilirken, iç filtre kondansatörleri sıfırdan çalışma voltajına kadar şarj edilmelidir.Bu şarj aralığında (genellikle birkaç milisaniye sürer), AC kaynağından çekilen anlık akım sabit durumlu çalışma akımından çok daha yüksektir.

PS 307'nin 25°C'de 20A girişi, bu şarj akımının geçici zirvesidir.

I2t değeri 1.2 A²s characterises the energy content of the inrush event — the product of the square of the current and the time over which it flows — and this is the figure used to select upstream circuit breakers and fuses.

Çok sıkı bir çıkma özelliğine sahip bir devre kesici (B tipi, 3 ′′ 5 × nominal akımla anında çalıştırılır) PS 307'nin açıldığı zaman rahatsız edici bir çıkma yapabilir,Bir hata yapılmamış olsa bile..

Siemens, tek PS 307 koruması için en az 6A tip C minyatür devre kesici (MCB) önerir.PS 307'nin inrush profili için daha uygun olanEğer iki PS 307 modülü paralel olarak çalıştırılırsa, yukarıdaki MCB'nin boyutunu belirlerken başlangıçta birleşik girişi dikkate alınmalıdır.

S3: PS 307, 6ES7307-1EA01-0AA0 tarafından değiştirildiği belirtilmiştir.

6ES7307-1EA01-0AA0 (geçici) 6ES7307-1EA00-0AA0 (bu modül) için doğrudan işlevsel bir yedek.

Fiziksel boyutlar (80×125×120mm), montaj geometri (standart S7-300 ray, tek yuva), çıkış özelliği (24VDC, 5A), giriş özelliği (120/230VAC, otomatik anahtarlama),ve konektör yerleştirme hepsi aynı varis modülü herhangi bir dolap modifikasyon olmadan orijinal fiziksel olarak değiştirir, ray ayarlama, veya kablo değişimi.

İki revize arasındaki temel fark, içtir. Sonrakisi, güvenilirlik ölçümlerini iyileştiren bileşen güncellemeleri ve küçük üretim iyileştirmeleri içerir.Kullanıcı tarafından görülemeyen özelliklerBaşarısız bir 6ES7307-1EA00-0AA0 için bir yedekleme kaynağı bulduğunuzda, 6ES7307-1EA01-0AA0 tercih edilen mevcut yedeklemedir.Orijinal ile aynı şekilde çalışır..

S4: PS 307 kısa süreli AC giriş güç kesintilerine karşı herhangi bir koruma sağlar mı ve kısa süreli bir güç kesintisi sırasında 24V çıkışa ne olur?

PS 307, kısa süreli güç arızası köprüsü sağlar çıkış, AC giriş başarısız olduktan sonra tanımlanmış en az bir süre boyunca 24V DC üretmeye devam eder.

Köprüleme süresi, bir sonraki köprüleme aralığının kullanılabilmesi için en az 1 saniyelik bir tekrar oranı ile en az 5 milisaniye olarak belirtilmiştir.

This 5ms bridging is sufficient to ride through the brief supply interruptions caused by transient disturbances on the AC distribution system — voltage dips caused by large motor starts on the same distribution panel, otomatik transfer geçişinden kısa kesintiler veya besleme devre değiştirme işlemleri.

Genişletilmiş güç kesintilerinde çalışmayı sürdürmek yeterli değildir, bunlar için AC giriş tarafında kesintisiz güç kaynağı (UPS) gereklidir.5ms köprüleme, PS 307'nin iç enerji depolamalarının (filtre kondansatörleri) bir donanım özelliğidirKullanıcı tarafından ayarlanamaz.

CPU 312'nin kendi güç arızası köprüsü, PS 307'nin köprüsünden bağımsız olan CPU güç kaynağı pençesinde 5 ms'dir.PS 307'nin 5ms köprüsü, 24V otobüsünün güç kesintisi devam ederse, CPU'nun kendi güç izleme devrelerinin düzenli bir şekilde kontrol edilen bir durma dizisini yürütmesi için yeterince uzun süre istikrarlı kalmasını sağlar..

S5: PS 307, S7-300 PLC modülleri dışında diğer cihazlar için genel amaçlı 24VDC panel kaynağı olarak kullanılabilir mi ve kurulum hususları nelerdir?

PS 307'nin 24V DC çıkışı S7-300 sistem voltajı kullanımı ile genel panel yükü kullanımı arasında elektrikli olarak farklılaştırılmamıştır.5A akım kapasitesinde herhangi bir 24V DC yükü besleyebilen kısa devreye karşı 24V DC ray.

S7-300 kombine istasyonu ve yerel alan cihazları için PS 307'yi tek 24V kaynağı olarak kullanmak yaygın bir uygulama: arka plan otobüsü ray montajından akım çekiyor,ve alan kablolu yükler (sensör malzemeleri), valf bobinleri, kontaktor kontrol devreleri) aynı çıkış terminallerinden füzelenmiş terminal şeritleri yoluyla çekilir.

Temel kurulum düşüncesi topraklama:PS 307'nin 0V çıkışı (olumsuz terminal) 24V rayın doğru bir şekilde referanslandığından emin olmak için dolabın PE (koruyucu toprak) sistemine bağlanmalıdır..

Yüzen (yerleştirilmemiş) 24V DC raylar, analog I / O modüllerinde ölçüm hatalarına ve iletişim devrelerinde müdahaleye neden olabilecek ortak mod voltaj koşulları yaratır.

PS 307 veri sayfası, hem topraklanmış hem de topraklanmamış 24V yapılandırmaları için topraklama bağlantı noktasını ve önerilen kablolama uygulamasını belirtir.
