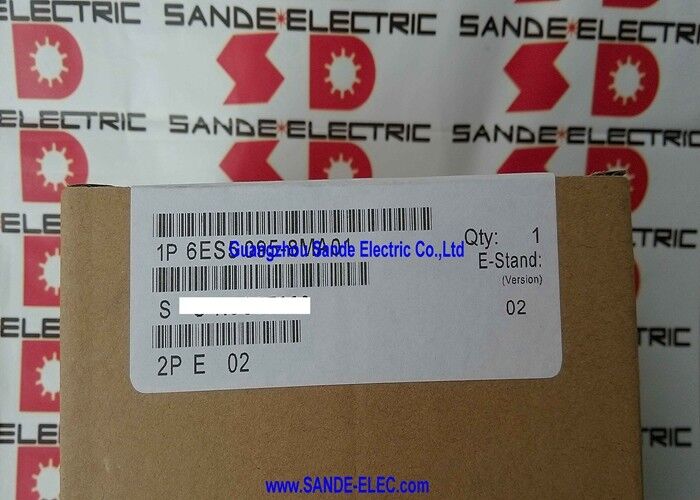

Programlanabilir denetleyici 6ES5095-8MA01 6ES50958MA01 6ES5O95-8MAO1

Siemens 6ES5095-8MA01 ∙ SIMATIC S5-95U Kompakt Programlanabilir Denetleyicisi 16 DI / 16 DO 24VDC, 8 AI, 1 AO, 4 Alarm DI, 2 Counter DI, PID Denetleyicisi, SINEC L2, PG Arabir

Genel bakış

BuSiemens 6ES5095-8MA01S5-95U kompakt denetleyici ̇ Siemens'in en yaygın olarak kullanılan erken PLC ürünlerinden biridir.1980'lerin sonlarında ve 1990'ların başında birçok Avrupalı otomasyon mühendisini programlanabilir kontrolle tanıştıran bir makine.

S5-95U, bugün hala geçerli olan temel bir öneme dayanarak inşa edildi:Gemiye bağlı I/O'nun kısa sürmesi için genişleme kapasitesi sağlarken.

S5-95U'yu çağının ayırt edici kılan, tek bir kabın içine paketlenmiş kapasite derinliğiydi.

Siemens'in özel olarak "çok kısa" olarak pazarladığı dönüşüm süreleri ile sekiz adet yerleşik analog giriş “temperatur, basınç, akış,Ek analog fonksiyon modülleri olmadan seviye ölçümleri.

Tek analog çıkış, doğrudan sürücü veya konumlandırıcı hız kontrolünü CPU çıkışından sağladı.Entegre PID denetleyicisi, ayrı bir harici fonksiyon modülü satın almadan kapalı döngü kontrolünün uygulanabileceği anlamına geliyordu..

Bugün, 6ES5095-8MA01, eski tesisatlar için bir bakım bileşeni.

S5-95U, 1990'larda kompakt makinelerde ve küçük işlem uygulamalarında yoğun bir şekilde kullanıldı ve bu sistemlerin çoğu hala çalışıyor.Bu birimle değiştirmek, genellikle üretimi yeniden başlatmak için en hızlı ve en ekonomik yoldur.

Ana Özellikler

Kompakt Mimarlık CPU ve I / O tek bir konumda

"Kompak" işareti, S5-95U'yu ayrı bir raf, ayrı CPU ve I / O modülleri ve aralarındaki otobüs bağlantıları gerektiren S5-135U/155U raf tabanlı merkezi denetleyicilerden ayırır.S5-95U içinde, tüm küçük bir PLC sistemi için gerekli olan her şey, doğrudan bir DIN rayına veya duvar koluna monte edilmiş bir koruma alanını işgal eder.

Ayrı bir raf, ayrı bir PLC güç kaynağı modülü ve monte edilecek bir arka plan otobüsü yoktur. Kablolama doğrudan ünitenin terminal bağlantılarına bağlanır.

Bir HVAC denetleyicisi, bir pompa istasyonu sıralayıcısı veya bir şişeleme hattı taşıyıcı denetleyicisi, daha büyük raf tabanlı S5 sistemlerinin altyapı üstü masrafları olmadan S5-95U etrafında inşa edilebilir.

Karşılaştırma, gemideki I / O türlerinin sabit olmasıydı

4 Alarm Girişi ve 2 Karşı Girişi Normal Tarama Hızının Ötesinde

Standart dijital girişler tarama döngüsünde bir kez okunur.

The four alarm digital inputs bypass this limitation by generating a hardware interrupt on each edge transition — the CPU suspends its normal scan and executes a dedicated interrupt routine in the microsecond range.

Bu acil durma algılama mekanizması, güvenlik sınır anahtarları ve hemen harekete geçilmesi gereken herhangi bir arıza durumu.

İki sayaç girişi, standart dijital girişlerin güvenilir bir şekilde yakalayamadığı akış ölçerlerinden, kodlayıcılardan ve üretim sayaçlarından yüksek frekanslı darbeler trenlerini kabul eder.

Donanım sayacı tarama döngüsünden bağımsız olarak darbeleri toplar; program her taramada mevcut sayaç değerini okur.

Gemi içi PID ve Analog I/O

Sekiz yerleşik analog giriş, doğrudan CPU'nun entegre PID fonksiyonuna “STEP 5 program çağrıları ile erişilebilen bir firmware bloğuna “eğitir.

PID, bir analog girişten işlem değişkeni okuyor, ayar noktasıyla karşılaştırıyor, yapılandırılabilir P/I/D kazançları kullanarak düzeltici bir çıkış hesaplıyor ve sonucu tek analog çıkışa yazar.

Analog çıkış, kontrol elemanını bir VFD, bir kontrol valfi veya bir ısıtıcıya yönlendirir. S5-95U'nun içindeki döngüyü herhangi bir dış fonksiyon modülü olmadan tamamen kapatır.

Bu bağımsız kapalı döngü yeteneği, basit tek döngü sıcaklık, akış ve seviye kontrol uygulamalarında S5-95U için önemli bir rekabet avantajıydı.

SINEC L2 Ağı

SINEC L2, Siemens'in PROFIBUS DP'den önceki endüstriyel token otobüs ağıydı.Token rotasyonunda veri alışverişini başlatmak) veya pasif istasyon (köle, ana isteklere yanıt verir).

Çoklu S5 denetleyici ve operatör panelleri işlem değerlerini paylaşabilirSINEC L2 kablosunun her iki iletişim cihazı arasında bireysel nokta noktası kablolama olmadan ′′ sıcaklık okumaları.

Sık Sorulan Sorular

S1: S5-95U için hangi programlama yazılımı gereklidir ve modern bir dizüstü bilgisayar buna bağlanabilir mi?

S5-95U, STEP 7 veya TIA Portal'ı değil, Siemens STEP 5 yazılımını gerektirir.

Fiziksel bağlantı, bir USB-to-TTY (AS511) adaptörü aracılığıyla PG arayüzünü kullanır.

S2: Kaç ve hangi tür genişleme modülü bağlanabilir?

32'ye kadar S5-100U ailesi genişleme modülü genişleme otobüsü üzerinden doğrudan bağlanabilir. Dijital I/O, analog I/O, tehlikeli alanlar için Ex-rated modülleri, hızlı sayaç modülleri,ve kapalı döngü kontrol modülleri.

S5-95U, S5-100U raf genişleme sisteminden ayrı olarak genişleme için özel bir otobüs kablosu ve otobüs birimi mimarisi kullanır.

S3: Yedek pil normal çalışma için gerekli mi?

Programın çalıştırılması için uygun değil. Program EPROM'da ve pil olmadan güvenli.

Akü, yalnızca güç kesintileri yoluyla retensif verileri (sayıcılar, zamanlayıcılar, retensif olarak işaretlenen bayraklar) korur.

Toplu üretimi veya geçmiş zamanı takip eden uygulamalar için işlevsel bir pil gereklidir.

S5-95U kılavuzunda belirtildiği gibi 3.6V lityum hücre kullanın; her 3-5 yılda bir proaktif olarak kontrol edin ve değiştirin.

S4: Entegre PID denetleyici nasıl çalışır?

PID, yapılandırılabilir bir örnekleme aralığında (genellikle onlardan yüzlerce milisaniyeye kadar) STEP 5 programından çağrılan bir sabit yazılım fonksiyonu bloğudur.

Gemi içi analog girişlerden birinden bir süreç değişkeni okuyor, onu bir ayar noktasıyla karşılaştırıyor, program parametreleri olarak belirlenen P/I/D kazanımlarını kullanarak düzeltici eylemi hesaplıyor.ve tek analog çıkış yazdırır.

Basit tek döngü sıcaklık, akış veya seviye kontrolü için ek donanıma gerek yoktur.

S5: S5-95U'dan modern bir Siemens platformuna geçiş yolu nedir?

Önerilen hedef, karşılaştırılabilir kompakt bir DIN ray şekil faktörüne sahip olan SIMATIC S7-1200'dür.

Göç, STEP 5 programının TIA Portal'da yeniden yazılmasını gerektirir (otomatik dönüşüm araçları yardımcı olur, ancak manuel doğrulama gereklidir), SINEC L2 ağının PROFINET ile değiştirilmesi,ve bağlantılı operatör panellerinin güncellemesi.

Tipik küçük bir S5-95U kuruluşu için, göç, planlı bir bakım kapatması için uygun olan 10-30 kişi-saatlik bir proje.
