| Menşe yeri | Almanya |
| Marka adı | SIMENS |
| Sertifika | CE RoHS |
| Model numarası | 6ES5948-3UA11 |

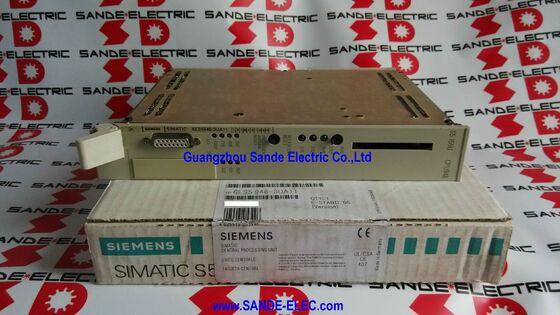

BuSiemens 6ES5948-3UA11Siemens'in en büyük ve en yetenekli programlanabilir denetleyicisi olan SIMATIC S5-155U'yu çalıştıran merkezi işlemci CPU 948'dir.
CPU 948'in önemini anlamak için, S5-155U'nun ne olduğunu anlamalısınız: makine kontrolü için kompakt bir PLC değil, tam ölçekli bir süreç otomasyon kontrolörü.yetenek ve uygulama, S7-400'ün daha sonra ne olacağı.
S5-155U, CPU 948 ile elektrik santralinin dağıtılmış kontrolü, kimyasal reaktör yönetimi, büyük ölçekli su arıtma otomasyonu,ve programın yüzlerce kilobyte ve I/O sayısının yüzlerce noktada ölçüldüğü sürekli işlem uygulamaları.
6ES5948-3UA11 640KB iç RAM sağlar. 1990'ların başında, 948'in tasarlandığı ve dağıtıldığı zaman,640KB bir endüstriyel denetleyici için önemli bir bellek tahsisatıydı.
S5-155U'nun program belleği STEP 5 talimat kelimeleri ile ölçüldü ve 640KB RAM, kapsamlı PID döngüsü yönetimi, alarm işleme,ve veri işleme çağ için hırslı otomasyon görevleri.
Günümüzde, CPU 948 yeni kurulumlar için bir ürün değil, bir bakım bileşeni.Genellikle modern platformlara geçişin maliyetinin ve bozulmasının henüz haklı olmadığı uygulamalarda.
Böyle bir kurulumda bir CPU 948 arızalanırsa, yedeklemeyi bulmak üretimi yeniden başlatmanın en hızlı ve en az bozan yoludur.
| Parametreler | Değer |
|---|---|
| İç RAM | 640 KB |
| Dış Bellek | 4.096 KB'ye kadar (Flash EPROM) |
| Programlama Arayüzü | 20mA TTY, 15 pinli top. |
| PG Arabirim yuvası | 1 (plug edilebilir) |
| Hafıza Alt Modülü yuvası | 1 |
| Modül Biçimi | Çift genişlik |
| Ağırlık | 0.526 kg |
| Uyumlu | S5-135U, S5-155U |
| Durum | İptal edilmiş yedek |
S5-155U, neslinin en büyük otomasyon görevlerini ele almak için tasarlanmış modüler bir raf tabanlı bir denetleyiciydi. Sistem, CPU modülünü barındırabilecek ortak bir otobüs rafı (CR) kullandı.Çoklu I/O modülleri, ve iletişim işlemcileri.

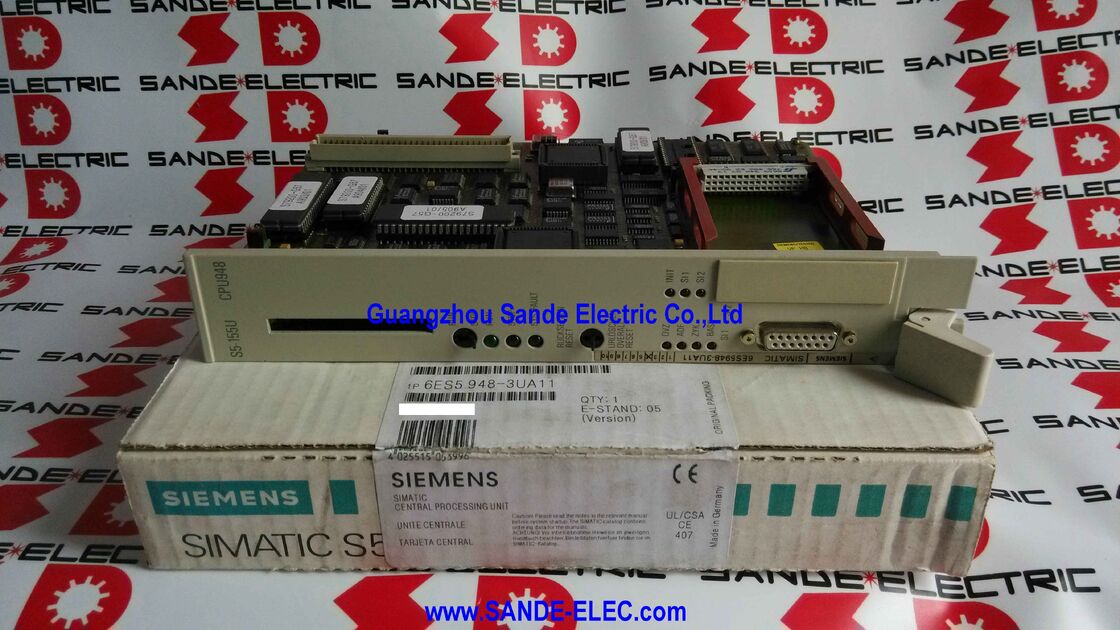

CPU 948, çift genişliğindeki bir modüldür. Rack'ta iki fiziksel yuva pozisyonunu işgal eder.
Bu çift genişlik, CPU'nun iç elektroniklerinin karmaşıklığından kaynaklanıyordu: 640KB RAM, bellek alt modülü soketi, PG arayüz soketi, mevcut döngü TTY iletişim devreleri,ve işlemci ve otobüs arayüzü elektronikleri hepsi standart tek yuva genişliğine sığmayan bir PCB montajını işgal ediyor.
Rack'ın arka düzlük otobüsü, CPU 948'i sağdaki I / O modüllerine bağladı ve hem I / O erişimi hem de güç için hem adres / veri otobüsü sinyalleri taşıdı.
CPU 948'in ön panelindeki 20mA TTY (akım döngüsü) arayüzü, Siemens operatör panellerinin (OP5, OP15, OP25,OP35) ve o dönemin STEP 5 programlama cihazları, el bilgisayarlı programcılardan PC tabanlı PG 730 ve PG 740 mühendislik istasyonlarına kadar.
CPU 948'in bellek mimarisi, 1980'lerin sonu ve 1990'ların başındaki yarı iletken ekonomisinin mühendislik gerçeklerini yansıtır.640KB iç RAM, kullanıcı programı ve verileri için çalışma belleği sağladı, ancak 640KB'nin bile büyük ölçekli süreç otomasyonunda sınırları vardı.
Bellek alt modülü yuvası bu kısıtlamayı çözdü: takılabilir bir Flash EPROM alt modülü toplam adreslenebilir program/veri belleğini 4MB'ye kadar uzatabilirdi.Yüzlerce program bloğuyla karmaşık çok görevli süreç kontrol programları için yeterli alan sağlamak, kapsamlı PID kontrol kitaplıkları ve alarm yönetimi için büyük veri yapıları.
Pratikte, Flash EPROM alt modülü, programın başlangıçta çalışma RAM'e yüklendiği uçucu olmayan depo olarak görev yapıyordu.
Bir güçlenme döngüsü, CPU 948'in büyük programlar için birkaç saniye süren bir işlem başlatmadan önce programı EPROM alt modülünden çalışma RAM'e kopyalamasına neden oldu.Bu yüzden S5-155U sistemleri modern denetleyicilere kıyasla daha uzun yeniden başlatma süreleri ile hatırlanıyor..
CPU 948'deki 20mA akım döngüsü (TTY) arayüzü, PLC programlaması ve HMI bağlantıları için RS-485'den önceydi.Akım döngüsü, mantıksal '1' ve mantıksal '0' için 20mA akım akımı kullanır..
Bu akım tabanlı kodlama doğuştan gürültü bağışıklığı sağlar ̇ büyük motorları ve uzun kabloları olan endüstriyel ortamlar önemli elektromanyetik müdahaleler üretir,Ve akım döngüsünün diferansiyel akım algılama bu gürültüye tek uçlu voltaj sinyalinden çok daha az duyarlıdır..
S5-155U'yu CPU 948 ile programlamak, programlama cihazında uyumlu bir 20mA TTY arayüzü gerektiriyordu.
Modern bir dizüstü bilgisayara bağlanmak için, STEP 5 yazılımı ile bir USB-TTY adaptörü gerekir. Tipik olarak STEP 5 V7.2 veya daha yeni.
CPU 948 ünitesine dayanan S5-155U kurulumları, birkaç on yıllık hizmet ömrü için inşa edilmiştir.
S5-155U donanımıyla 1992'de kurulan bir petrokimyasal tesis kontrol sistemi, 2020'lere kadar orijinal donanım platformunda kalabilir.Üretim riski gerçek, ve donanım çalışırken, göç için ekonomik dava yapmak zordur.
Bir CPU 948 arızalanırsa, acil tepki endüstriyel yedek parça pazarından yedek birim satın almak ve üretimi mümkün olduğunca çabuk yeniden başlatmaktır.
S1: UA11, UA12 ve UA13 CPU 948 çeşitleri arasındaki farklar nelerdir?
UA11 (bu birim) 640KB RAM, bir TTY programlama arayüzü ve bir bellek alt modülü yuvasına sahiptir.bir programlama terminali ve bir operatör panelini eşzamanlı olarak bağlamayı sağlayan. UA13 daha sonraki bir firmware revizyonunu yansıtır.
Tüm modüller mekanik olarak S5-135U/155U rafıyla uyumludur ve elektrik olarak S5 arka planıyla uyumludur; hafıza alt modülüne yüklenen program herhangi bir modülde çalışır,Firmware sürümü uyumluluğuna tabi.
S2: Bir modern PC'yi teşhis veya programlama için 948'lik CPU'ya nasıl bağlarsınız?
CPU 948 15 pinli bir Cannon TTY (20mA akım döngüsü) arayüzü kullanır.Windows XP sisteminde (veya sanal makine) 2 veya daha sonradan yüklü.
USB kablosuyla STEP 7 veya TIA Portal'ı çalıştıran modern bir bilgisayara doğrudan bağlantı mümkün değildir.
S3: Başarısız bir CPU 948'i değiştirdikten sonra program nasıl restore edilir?
Eğer program Flash EPROM belleği alt modülünde depolanmışsa, alt modülü arızalı CPU'dan çıkarın ve yedek birime yerleştirin.
CPU, programı alt modülden otomatik olarak güçlendirme sırasında yükler. Programlama istasyonu gerekmez.
Eğer alt modül bulunmuyorsa, program bir STEP 5 arşivinden TTY bağlantılı bir programlama terminali üzerinden indirilmelidir.
Bu nedenle, tüm üretim tesisleri için programın bir EPROM alt modülünde depolanması şiddetle tavsiye edilir.
S4: CPU 948 çalışırken S5-155U rafına I/O modülleri eklenebilir mi?
Sınırlı çevrimiçi değişiklik desteklenir. CPU 948, I/O modülü yuvalarını izler ve çalışma sırasında yeni eklenen modülleri tanıyabilir.Ancak adresleri atamak ve yeni modülleri programa entegre etmek genellikle STEP 5 programını değiştirmek ve indirmek gerektirir..
Güvenlik açısından kritik olan tesislerde, donanım veya program değişiklikleri, sitenin değişiklik yönetimi prosedürünü takip etmeli ve planlanmış bir bakım penceresi sırasında yürütülmelidir.
S5: S5-155U/CPU 948 sistemi için hangi göç seçenekleri mevcut?
Standart göç hedefi, SIMATIC S7-400'dür ve program yeniden yapılandırmasına yardımcı olan STEP 5-STEP 7 dönüşüm aracı her zaman manuel onay gereklidir.
Bağlantı modülleri kullanan aşamalı bir yaklaşım, santralin kalan S5 bölümlerinde çalışmaya devam ederken S5'ten S7'ye aşamalı göçü sağlar.
Büyük bir S5-155U süreç kontrol sisteminin tam göçü, tipik olarak fabrika kapanışı çevresinde planlanan çok aylık bir sermaye projesidir.
