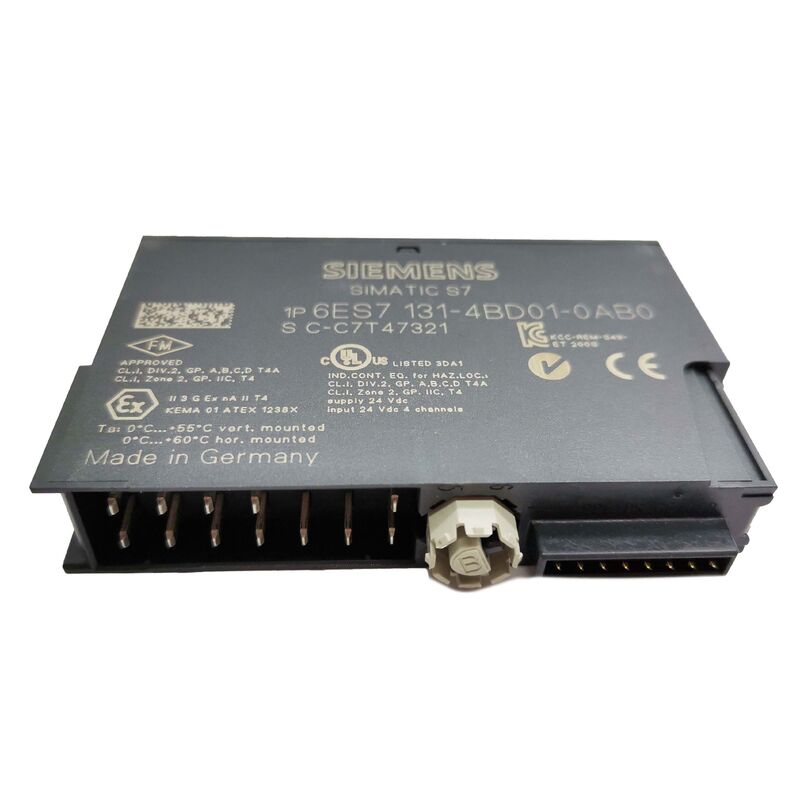

Siemens 6ES7131-4BD01-0AB0 | SIMATIC ET 200S Dijital Elektronik Modül 4DI DC24V HF — 4 Giriş, 24V DC, Yüksek Özellikli, 15mm, Çalışırken Değiştirilebilir, LED Tanılama

Genel Bakış

Siemens 6ES7131-4BD01-0AB0 , SIMATIC ET 200S dağıtılmış G/Ç sistemi için 4 kanallı 24V DC dijital giriş modülünün Yüksek Özellikli varyantı olan 4DI DC24V HF'dir.

ET 200S terminal modülü rayında 15mm genişliğinde oturan bu modül, S7 ailesinin en dar elektronik modüllerinden biridir ve ET 200S'nin elektronik modülleri ayrı terminal modülleriyle birleştirme mimarisi, bu 15mm'lik ayak izinin giriş kanalı için gereken tüm panel alanını oluşturduğu anlamına gelir — kablolama alttaki terminal modülünde, sinyal işleme üstteki elektronik modülde yer alır.

ET 200S sisteminin tasarım felsefesi, dağıtılmış G/Ç'yi makineye mümkün olduğunca yakın yerleştirmekti — sinyal kablolarını merkezi bir kabine yönlendirmek yerine, kelimenin tam anlamıyla makinenin aktüatör ve sensör bağlantı noktalarına.

Her ET 200S istasyonu, PROFIBUS DP veya PROFINET bağlantısını yöneten bir ana modül (IM 151-x) ve ardından makinenin gerektirdiği konfigürasyonda güç modülleri ve elektronik modüllerden oluşur.

Her elektronik modül kendi fiziksel olarak ayrı bir birim olduğundan, konfigürasyon tamamen granülerdir: belirli bir makine noktasında üç dijital giriş ve bir analog çıkış mı gerekiyor? Üç adet 2DI modülü ve bir adet 2AO modülü veya diğer kombinasyonlar, kapasiteyi boşa harcamadan G/Ç gereksinimini tam olarak karşılayacak şekilde monte edilebilir.

4DI HF, tek bir makine noktasında bir grup dört ikili sensörün — yakınlık anahtarları, limit anahtarları, fotoelektrik sensörler — bağlanması gereken uygulamalar için 15mm'lik bir yuvada dört giriş sağlar.

-0AB0 Yüksek Özellikli tanımı, bu modülü -0AA0 Standart varyantından (6ES7131-4BD01-0AA0) ayırır.

ET 200S ekosistemindeki Yüksek Özellikli modüller, Standart varyantın sağladığı temel giriş/çıkış fonksiyonunun ötesinde tanılama yetenekleri, parametre atama seçenekleri veya ek çalışma modları ekler.

4DI için Yüksek Özellikli varyant, kanal düzeyinde hata tespiti ve PLC programından (sabit donanım kablolaması yerine) mühendislik gereksinimleri olan parametrelendirme ile ilgili genişletilmiş tanılama ve parametre atama işlevselliği sunar.

Anahtar Özellikler

Terminal Modülü Sistemi — Modüller ve Terminaller Neden Ayrı

ET 200S'nin elektronik modüller ve terminal modülleri arasındaki ayrımı, sistemin en pratik mühendislik özelliklerinden biridir ve 6ES7131-4BD01-0AB0'ın nasıl satın alındığını ve kurulduğunu doğrudan etkiler.

terminal modülü pasif parçadır: DIN rayına monte edilir, saha sensörlerine bağlanan kablolama terminallerini sağlar ve üstten elektronik modülü alan konektör arayüzünü içerir.

Terminal modülleri yerine monte edilir ve panelde kalıcı olarak kalır. Saha kabloları bağlandıktan ve kablolama devreye alındıktan sonra, terminal modülüne tekrar dokunmaya gerek kalmaz.

elektronik modül (bu ünite) üstten terminal modülüne takılır.

Tüm aktif sinyal işleme devrelerini içerir — giriş filtreleme, akım ölçümü, LED ekran ve ET 200S arka veri yolu için dijital arayüz.

Elektronik modül, alttaki terminal modülündeki tek bir kabloyu rahatsız etmeden çıkarılıp değiştirilebilir, bu da sıcak değiştirme özelliğini sağlayan mekanizmadır: terminal modülü kablolu ve enerjili kalır; yalnızca elektronik modül değişir.

Bu ayrımın doğrudan bir bakım faydası vardır. Üretimin yıllar sonra bir dijital giriş modülü arızalandığında, değiştirme saniyeler sürer — arızalı elektronik modülü çıkarın, yeni 6ES7131-4BD01-0AB0'ı takın ve dört giriş kanalı hemen tekrar hizmete girer.

Yeniden kablolama yok, kontrol edilecek kablo etiketi yok, bir bağlantıyı yanlış kablolama riski yok. Terminal modülünün kablolaması bir kez devreye alınır; elektronik modül gerektiği kadar çok kez değiştirilebilir.

4DI DC24V HF için uyumlu terminal modülleri arasında TM-P15S23-A1, TM-P15C23-A1 ve TM-P15N23-A1 bulunur — belirli seçim, kurulumun standart, kaplamalı veya belirli konfigürasyon terminal modüllerini kullanıp kullanmadığına bağlıdır.

Yüksek Özellikli vs Standart — -0AB0 vs -0AA0 Ayrımı

4DI DC24V ailesi içinde Siemens, aynı temel giriş fonksiyonunu paylaşan ancak genişletilmiş yeteneklerinde farklılık gösteren iki varyant sunar.

Standart varyant (6ES7131-4BD01-0AA0, sonek -0AA0) sabit fonksiyonlu bir modüldür: 24V DC'de 4 giriş, 3ms tepki süresi, kanal LED göstergeleri ve kablolanmış olanın ötesinde ek yapılandırma yok.

Girişin okunması ve raporlanması gereken ek işlem gerektirmeyen basit dijital giriş uygulamaları için uygundur.

Yüksek Özellikli varyant (6ES7131-4BD01-0AB0, sonek -0AB0) parametrelendirme yeteneği ekler.

PROFIBUS DP/PROFINET konfigürasyonu aracılığıyla modüle parametreler atanabilir, bu da fonksiyonel davranışa — örneğin giriş kablosu kopması veya kısa devre durumunda tanılama alarmı üretimi veya giriş filtre süresi ayarı gibi — mühendislik aracından ayarlanmasına ve istasyon başlangıcının bir parçası olarak modüle indirilmesine olanak tanır.

Uygulamanın, bir giriş sensörünün besleme kablosu koptuğunda (sessizce 0 durumunu okumak yerine) PLC'nin bir tanılama alarmı almasını gerektirdiği durumlarda, Yüksek Özellikli modül bu tespiti sağlar.

Sadece kanal tanılama gerektirmeyen kontak kapanmasını okuması gereken uygulamalar için Standart varyant yeterli ve daha ucuzdur.

Giriş Sinyali Uyumluluğu — Hangi Sensörler Bağlanır

4DI DC24V HF, Avrupa ve uluslararası makine aletleri ve fabrika otomasyonunda baskın sinyal türü olan standart 24V DC iki telli ve üç telli sensör sinyallerini kabul eder:

Üç telli PNP (kaynak tipi) yakınlık sensörleri, sensörün anahtarlama çıkışı aktif olduğunda girişi pozitif sürerken doğrudan modülün giriş terminallerine bağlanır.

Kanal başına 7mA'lık giriş akımı, Siemens, Pepperl+Fuchs, Sick, Turck ve diğer büyük sensör üreticilerinden neredeyse tüm standart PNP yakınlık anahtarlarının batma akımı kapasitesi dahilindedir.

Mekanik kontaklar ve kamış anahtarlar, iki telli konfigürasyonda pozitif bir sinyalle (giriş terminaline L+ anahtarlama) bağlanır.

Modülün giriş devresi gerekli batma akımı yolunu sağlar.

İki telli sensörler (açıkken bile karakteristik kaçak akımlarıyla) sensörün belirli kaçak akım spesifikasyonuna bağlı olarak uyumlu olabilir — modülün giriş eşiği, girişin açık durumda doğru okunması için kaçak akımın altında olmalıdır. Çoğu modern iki telli sensör, giriş açma eşiğinin altında olan 1mA'nın oldukça altında kaçak akımlara sahiptir, bu nedenle doğru 0/1 durum tespiti korunur.

SSS

S1: 6ES7131-4BD01-0AB0, PROFINET ve PROFIBUS DP için yapılandırılmış bir ET 200S istasyonu ile kullanılabilir mi?

Evet. ET 200S'deki elektronik modüller — bu 4DI HF modülü dahil — tüm ET 200S arayüz modülü yelpazesiyle uyumludur: PROFIBUS DP için IM 151-1, PROFINET için IM 151-3 PN ve bağımsız çalışma için IM 151-7 CPU.

4DI HF modülünün kendisi bir saha veri yolu arayüzü taşımaz; takılı olan ana modüle bağlı olarak ET 200S arka veri yolu üzerinden iletişim kurar.

Ana modülü PROFIBUS'tan PROFINET'e değiştirmek, sinyal modüllerini değiştirmeyi gerektirmez.

S2: Modül bir terminal modülü gerektirir. Elektronik modül terminal modülüne mekanik olarak nasıl takılır?

Elektronik modül, bir geçmeli mekanizma aracılığıyla terminal modülüne takılır — elektronik modül, arka veri yolu konektörü terminal modülünün eşleşen konektörünün üzerine konumlandırılmış olarak terminal modülünün üzerine hizalanır, ardından kilitleme tırnağı yerine oturana kadar aşağı bastırılır. Alet gerekmez.

Ters işlem (serbest bırakma tırnağını kaldırın ve elektronik modülü yukarı çekin) elektronik modülü alet kullanmadan serbest bırakır.

Terminal modülünün saha kablolama terminalleri, elektronik modül takılı olsun veya çıkarılmış olsun önden erişilebilir.

S3: Veri sayfası 3ms tepki süresi listeliyor. Bu, giriş durumu değişikliğinden PROFIBUS veri güncellemesine kadar olan gecikme midir?

3ms rakamı, elektronik modülün kendi giriş filtresi ve işlem süresidir — giriş terminal voltajının durum değiştirmesi ile modülün dahili kaydının yeni durumu yansıtması arasındaki gecikme.

Bu, yapılandırılmış veri yolu döngü süresine ve DP ana bilgisayarının tarama döngüsüne bağlı olan PROFIBUS DP iletim gecikmesinden ayrıdır.

Sensör durumu değişikliğinden S7 CPU'nun işlem görüntüsü güncellemesine kadar olan toplam gecikme, giriş filtre süresi (~3ms), PROFIBUS DP veri yolu döngü süresi (yapılandırmaya bağlı olarak tipik olarak 1–10ms) ve CPU'nun program tarama döngü süresinin toplamıdır. Hassas zamanlama analizi için üç unsurun da toplanması gerekir.

S4: 6ES7131-4BD01-0AB0 hala mevcut mu ve mevcut Siemens değişimi nedir?

Bu modül dahil ET 200S serisi Siemens tarafından durdurulmuştur. Yeni kurulumlar için önerilen mevcut platform, daha kompakt bir form faktöründe ve birincil iletişim arayüzü olarak PROFINET ile benzer modüler G/Ç işlevselliği sunan SIMATIC ET 200SP'dir.

Mevcut ET 200S kurulumlarının bakımı için, 6ES7131-4BD01-0AB0 endüstriyel elektronik fazlası ve satış sonrası kanalı aracılığıyla hala mevcuttur.

Siemens, ürün yaşam döngüsü durumunda belgelendiği gibi, durdurulduktan sonra belirli bir süre boyunca ET 200S için yedek parça desteği sunmaya devam etmektedir.

S5: Standart (-0AA0) ve Yüksek Özellikli (-0AB0) 4DI modülü varyantları ile aynı terminal modülü kullanılabilir mi?

Evet. 4DI DC24V'nin Standart ve Yüksek Özellikli varyantları aynı terminal modülü mekanik arayüzünü ve pin çıkışını paylaşır.

6ES7131-4BD01-0AA0 Standart modül için kablolanmış bir terminal modülü, kablolama değişiklikleri olmadan 6ES7131-4BD01-0AB0 Yüksek Özellikli modülünü kabul edebilir.

İki varyant arasındaki fonksiyonel fark, elektronik modülün kendisinde ve PROFIBUS/PROFINET parametre atamasında gerçekleşir — terminal kablolamasında değil. Bu değiştirilebilirlik, saha değiştirme envanterini basitleştirir: tek bir Yüksek Özellikli modül stoğu, mevcut bir ET 200S kurulumundaki hem Standart hem de Yüksek Özellikli modülleri değiştirebilir.
