Siemens 6ES7151-1AA05-0AB0 | SIMATIC ET 200S IM 151-1 Standart — PROFIBUS DP Arayüz Modülü, RS-485, 12 Mbit/s, 244 Bayt G/Ç, DPV0 & DPV1, 63 Modül, 9-Pin Sub-D, Sonlandırma Modülü Dahil

Genel Bakış

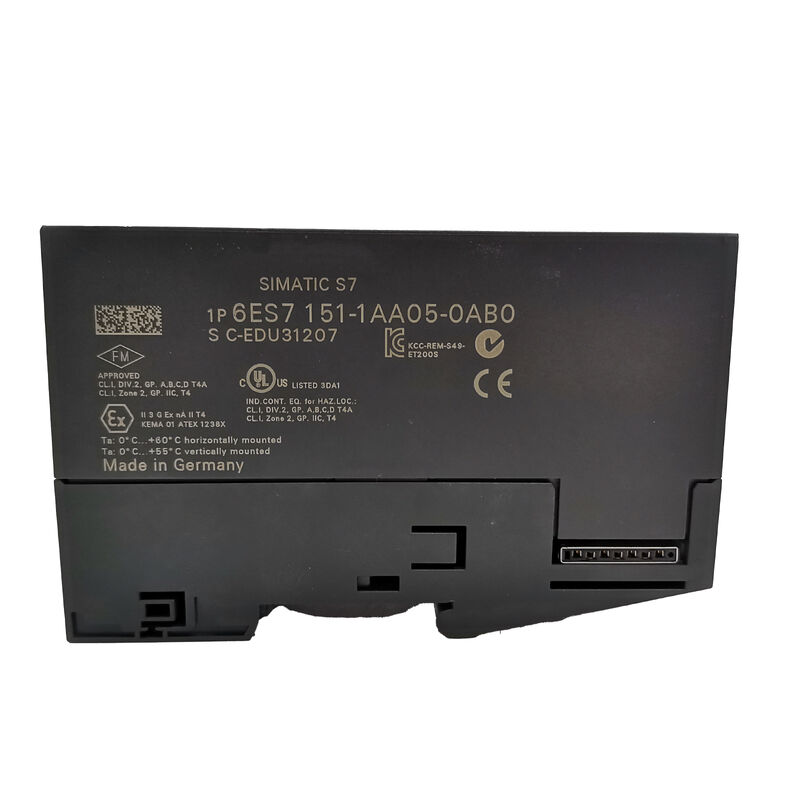

Siemens 6ES7151-1AA05-0AB0 , ET 200S dağıtılmış G/Ç istasyonunun başına geçen IM 151-1 Standart — PROFIBUS DP arayüz modülüdür.

ET 200S istasyonunun fiziksel montajında, arayüz modülü en soldaki ilk modül olup, ardından bir güç modülü ve ardından elektronik G/Ç modülleri gelir. İstasyonun PROFIBUS ana ünitesi, kendi adresi ve döngüsel G/Ç verileri hakkındaki her şey bu tek modül aracılığıyla akar.

Standart tanımı, bunu Yüksek Özellikli (HF) varyantından ayırır.

HF, eşzamanlı modu ve genişletilmiş DP V1 döngüsel olmayan hizmetleri eklerken, Standart sürüm, dağıtılmış G/Ç uygulamalarının büyük çoğunluğu için tam PROFIBUS DP gereksinimini karşılar: 12 Mbit/s'ye kadar döngüsel G/Ç değişimi, çevrimiçi parametre erişimi ve teşhis için DP V1, esnek makine yapılandırmaları için seçenek işleme ve köleler arasındaki eşler arası G/Ç veri paylaşımı için doğrudan veri değişimi (yayıncı modu).

AA05, IM 151-1 Standart serisindeki beşinci donanım revizyonudur ve AA00'dan AA04'e kadar olanları değiştirir. Her revizyon artımlı iyileştirmeler getirdi — AA05, doğrudan veri değişimi (yayıncı) yeteneği ve tanımlama verileri erişimi ekleyerek, tam geriye dönük uyumluluğu korurken orijinal modülün işlevselliğini genişletir.

Bir AA05, yapılandırma değişiklikleri olmadan mevcut bir ET 200S istasyonunda herhangi bir önceki AA varyantını fiziksel ve işlevsel olarak değiştirir.

Anahtar Özellikler

PROFIBUS DP V0 ve V1 — Her Katman Neler Sağlar

PROFIBUS DP V0 döngüsel katmandır: DP ana ünitesi, bu köle için çıkış verilerini kendi çıkış görüntüsünden okur ve ET 200S istasyonuna yazar; istasyon mevcut giriş verilerini okur ve ana üniteye geri gönderir.

Bu değişim her otobüs döngüsünde gerçekleşir — otomatik olarak, sürekli olarak, herhangi bir açık program talimatı olmadan.

G/Ç verileri, donanım yapılandırması sırasında atanan adreslerde ana ünitenin işlem görüntüsü giriş (PII) ve çıkış (PIQ) alanlarında görünür.

DP V1, bunu döngüsel olmayan hizmetlerle genişletir. ET 200S istasyonu bir SIMATIC S7 ana ünitesi altında DPV1 modunda çalıştığında, DP ana ünitesi canlı çalışma sırasında bireysel ET 200S modüllerinden veri kayıtları okuyabilir (DS_READ) ve bunlara parametre verileri yazabilir (DS_WRITE) — döngüsel G/Ç değişimini kesmeden.

Bu, analog modül ölçekleme parametrelerinin, sıcaklık modülü mühendislik birimlerinin ve istasyonu çevrimdışı almadan güncellenebilen herhangi bir modül parametresinin çevrimiçi modifikasyonunun temelini oluşturur.

DPV1 modunda yuva başına 244 baytlık maksimum parametre uzunluğu, tam parametrelendirmeli motor başlatıcılar ve genişletilmiş yapılandırma verilerine sahip fonksiyon modülleri dahil olmak üzere en karmaşık ET 200S elektronik modüllerinin parametre yapılarını bile karşılar.

Doğrudan Veri Değişimi — Yayıncı Modu

Doğrudan veri değişimi, bu ET 200S istasyonunun giriş verilerini aynı PROFIBUS segmentindeki birden fazla DP ana ünitesine ve DP kölesine aynı anda yayınlamasına olanak tanır.

Yayıncı modunda, istasyon G/Ç verilerini DP ana ünitesinin otobüs döngüsündeki tanımlanmış bir noktada otobüs üzerinde kullanılabilir hale getirir ve diğer cihazlar (abone olarak yapılandırılmış) bu verileri DP ana ünitesinin programı aracılığıyla yönlendirmeden doğrudan okuyabilir.

Bu çapraz trafik yeteneği, birden fazla hareket kontrolörünün konum veya sensör verilerini paylaştığı konveyör ve transfer sistemlerinde pratik değere sahiptir — tüm verilerin merkezi bir ana ünite aracılığıyla yönlendirilip yeniden dağıtılması yerine, kaynak istasyon doğrudan tüketicilere yayın yapar.

Sonuç, ana işlem yükünün azalması ve abone istasyonları için daha hızlı etkili güncelleme süreleridir.

Seçenek İşleme — Esnek İstasyon Yapılandırmaları

ET 200S istasyonunun STEP 7 parametre setinde Seçenek İşleme etkinleştirildiğinde, DP ana ünitesi teşhis hatası oluşturmadan, yapılandırılmış elektronik modüller yerine REZERV modüllerinin bulunduğu modül yuvalarını tolere eder.

Bu yetenek, aynı temel makine donanımının birden fazla ürün varyantını barındırdığı makine tasarımlarında kullanılır: üst düzey varyantlar için isteğe bağlı bir ölçüm modülü takılabilir ve temel varyantlar için bir REZERV modülü ile değiştirilebilir, her varyant için ayrı bir donanım yapılandırması gerektirmeden.

Seçenek İşleme olmadan, DP ana ünitesi başlangıçta her yapılandırılmış yuva ile fiziksel istasyonu kontrol eder; herhangi bir uyumsuzluk, istasyonun ÇALIŞMA moduna girmesini engeller.

Bununla, istasyon mevcut isteğe bağlı modüllerden bağımsız olarak normal şekilde başlar ve program, her yuvanın durum baytından kurulu yapılandırmayı algılar.

SSS

S1: AA05, AA06 ile değiştirildi. Mevcut bir istasyonda doğrudan değiştirilebilirler mi?

Evet, AA06, AA05 için doğrudan bir donanım değişimidir. Fiziksel boyutlar, montaj geometrisi, PROFIBUS konektörü ve işlevsel davranış aynıdır.

AA06, küçük firmware ve donanım iyileştirmeleri getirdi, ancak değişiklik DP ana ünitesinin donanım yapılandırması ve STEP 7 projesi için şeffaftır — arızalı bir AA05 yerine bir AA06 kullanıldığında yeniden yapılandırma gerekmez.

S2: IM 151-1 Standart'ta PROFIBUS istasyon adresi nasıl ayarlanır?

PROFIBUS adresi, modülün ön yüzünden erişilebilen bir döner adres seçici aracılığıyla ayarlanır — genellikle küçük bir tornavida kullanılarak.

Seçici, istasyon adresini donanımda 1 ila 125 arasında ayarlar.

Adres, STEP 7'deki DP ana ünitesinin donanım yapılandırmasında bu köle için atanan değere uymalıdır.

Bir uyumsuzluk BF LED'ini yakar ve düzeltilene kadar istasyonun PROFIBUS otobüs döngüsüne katılımını engeller.

S3: Bu modül ile PROFIBUS DP ana ünitesi arasındaki maksimum kablo uzunluğu nedir?

Maksimum PROFIBUS kablo uzunluğu, yapılandırılmış baud hızına bağlıdır.

12 Mbit/s'de, maksimum segment uzunluğu 100m'dir; 1.5 Mbit/s'de 200m'ye uzanır; 187.5kbps'de 1.000m'ye ulaşır; 9.6kbps'de maksimum 1.200m'dir.

Bunlar segment uzunluklarıdır — tekrarlayıcılarla, daha uzun toplam otobüs mesafeleri elde edilebilir. Her segmentin her iki ucunda doğru ekranlama ve sonlandırmaya sahip standart Siemens PROFIBUS kablosu (6XV1830-0EH10 veya eşdeğeri) gereklidir.

S4: IM 151-1 AA05'teki firmware güncellenebilir mi ve nasıl?

Firmware güncellemeleri, STEP 7'nin firmware güncelleme fonksiyonu aracılığıyla PROFIBUS DP üzerinden gerçekleştirilir. Güncelleme dosyası (*.UPD formatında) Siemens tarafından Endüstri Destek portalı aracılığıyla dağıtılır. Güncelleme sırasında, DP ana ünitesi firmware görüntüsünü canlı PROFIBUS bağlantısı üzerinden arayüz modülüne indirir; modül güncellemeyi uygular ve yeniden başlatılır.

Ek donanım gerekmez.

AA05 nesli için firmware güncellemelerinin AA06'ya kıyasla sınırlamaları olabileceğini ve devam etmeden önce belirli firmware sürümü için Siemens belgelerinin doğrulanması gerektiğini unutmayın.

S5: Doğrudan veri değişimi (yayıncı) nedir ve hangi ET 200S modül verileri yayınlanabilir?

Yayıncı modunda, IM 151-1 AA05, giriş verilerini DP döngüsündeki tanımlanmış bir yuvaya, normal ana-köle değişiminden bağımsız olarak PROFIBUS otobüsüne yerleştirir.

Aynı segmentteki diğer DP köleleri — aboneler olarak yapılandırılmış — bu verileri doğrudan okur.

Yayınlanan veri, ET 200S istasyonunun tam 244 baytlık giriş alanıdır.

İstasyonun işlem giriş görüntüsünde görünen herhangi bir veri — dijital girişler, analog ölçümler, motor başlatıcı geri bildirimi — yayınlanan veriye dahildir ve ana program müdahalesi olmadan aboneler tarafından kullanılabilir.
