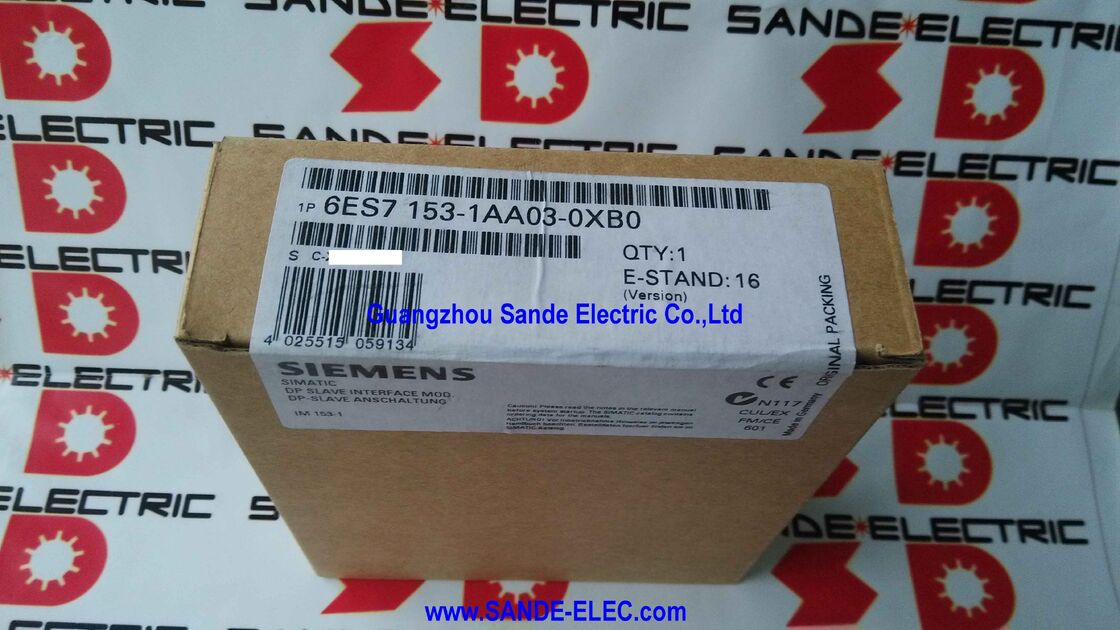

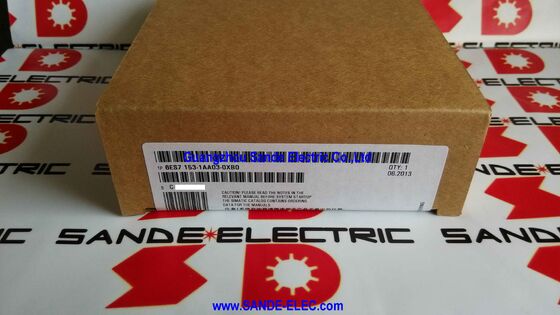

SIMATIC DP, INTERFACE IM 6ES7153-1AA03-0XB0 6ES7153-1AA03-0XB0

Siemens 6ES7153-1AA03-0XB0 | SIMATIC ET 200M IM 153-1 DP ST — PROFIBUS DP Arayüzü / Maksimum 8 S7-300 Modülü / 24VDC / 350mA / 5ms Köprüleme / 3W

ET 200M'yi PROFIBUS'a Bağlayan Arayüz

IM 153-1 DP ST, her ET 200M dağıtılmış I/O istasyonunun başında bulunan PROFIBUS DP arayüz modülüdür. Bu olmadan, ET 200M rafındaki sinyal modüllerinin ağ bağlantısı yoktur — IM 153-1, istasyonu PROFIBUS DP master'a görünür kılan, döngüsel I/O veri alışverişini yöneten ve iletişim verilerini istasyonun dahili arka panelinde kurulu S7-300 sinyal modüllerine dağıtan şeydir.

IM 153-1 DP ST, High-Feature (IM 153-2 HF) değil, standart modeldir. İstasyon başına 8 adede kadar S7-300 sinyal modülünü, standart PROFIBUS DP döngüsel değişimini ve temel istasyon teşhisini destekler. Artıklık, eş zamanlı mod ve DP V1 döngüsel olmayan hizmetleri yoktur. İstasyonun zamanlama senkronizasyonu veya akıllı cihaz yönetimi olmadan yalnızca güvenilir döngüsel I/O değişimine ihtiyaç duyduğu kurulumlar için IM 153-1 DP ST, gereken her şeyi HF varyantına göre daha düşük maliyet ve karmaşıklıkla sağlar.

5 ms'lik depolanan enerji süresi, modülün kısa besleme kesintileri (frekans invertörleri ve motor başlatma ekipmanı yakınında yaygın olan 24V DC kabin beslemesindeki geçici bozulmalar) sırasında çalışmaya devam etmesini sağlar. Aksi takdirde istasyonun PROFIBUS veriyolunu bırakmasına ve yeniden başlatılmasını gerektirecek kısa kesintiler, veri kaybı olmadan köprülenir.

Temel Özellikler

Uygulama Senaryoları

Makine bölümünde dağıtılmış G/Ç kabini:Makine bölümünün yakınındaki yerel bir alt panele monte edilen ve PROFIBUS DP üzerinden ana S7-300 veya S7-400 CPU'ya bağlanan bir ET 200M rafı. IM 153-1 DP ST, ana PROFIBUS kablosundan gelen iletişimi yönetir; o bölümdeki sensörler ve aktüatörler için saha kabloları yerel olarak bağlanır.

Mevcut PROFIBUS tabanlı sistemlerde değiştirme:ET 200M istasyonlu PROFIBUS DP etrafında inşa edilen birçok S7-300, S7-400 ve PCS 7 sistemi üretime devam etmektedir. IM 153-1 arızalandığında, aynı IM 153-1 DP ST ile değiştirilmesi, herhangi bir konfigürasyon değişikliği olmadan istasyonu geri yükler; PROFIBUS adresi, orijinaliyle eşleşecek şekilde döner anahtar aracılığıyla ayarlanır ve altındaki sinyal modülü kümesi bozulmaz.

Proses endüstrisi saha panelleri:IM 153-1 DP ST'li ET 200M, analog vericilerin ve ayrı saha cihazlarının PROFIBUS DP hattına bağlandığı proses endüstrisi saha bağlantı kutularında standarttır. İstasyon başına 8'e kadar sinyal modülü, tek bir dağıtım noktasından makul sayıda saha cihazı sayısını yönetir.

Yedeklilik olmadan uygun maliyetli standart G/Ç:Denetleyici yük devretme sırasında istasyon kullanılabilirliğinin PROFIBUS ana düzeyinde yönetildiği durumlarda (çift DP ana birimli S7-400H), standart IM 153-1 DP ST istasyonları genellikle yeterlidir. Artıklık mimarisi ana tarafta yer alır; istasyon aktif master'a yeniden bağlanır.

SSS

S1: IM 153-1 DP ST'nin IM 153-2 HF'den farkı nedir?

IM 153-1 DP ST, yalnızca standart döngüsel PROFIBUS DP değişimiyle 8 adede kadar S7-300 modülünü destekler — artıklık yok, eş zamanlı mod yok, döngüsel olmayan DP V1 hizmetleri yok, zaman damgası yok. IM 153-2 HF, 12'ye kadar modülü, istasyon yedekliliğini (çift DP yedekli bağlantı), eş zamanlı modu ve DP V1 döngüsel olmayan parametre erişimini destekler. Standart kurulumlar için IM 153-1 DP ST'yi belirtin; Yedeklilik veya eşzamanlı çalışma gerektiren istasyonlar için IM 153-2 HF.

S2: PROFIBUS istasyon adresi nasıl ayarlanır?

Modülün ön yüzündeki döner adres seçici aracılığıyla. Adresi, DP master'ın STEP 7 donanım konfigürasyonunda bu köleye atanan değerle eşleşecek şekilde ayarlayın. Fiziksel seçici ile yapılandırılmış adres arasındaki bir uyumsuzluk, BF (Veri Yolu Arızası) LED'ini etkinleştirir ve düzeltilene kadar istasyonu PROFIBUS veri yolu döngüsünden hariç tutar.

S3: PROFIBUS bağlantısı kesilirse ET 200M çıkışlarına ne olur?

Yapılandırılmış zaman aşımı süresi içinde geçerli bir DP mesajı alınmadığında modülün PROFIBUS gözlemcisinin süresi dolar. Zaman aşımında, ET 200M istasyonu güvenli bir duruma girer; çıkış modülleri tipik olarak tüm çıkışların enerjisini keser veya modül parametrelerinin STEP 7 donanım konfigürasyonunda nasıl ayarlandığına bağlı olarak son değerleri tutar. Yanıt, devreye alma sırasında istasyon başına yapılandırılabilir.

S4: Herhangi bir revizyondaki S7-300 sinyal modülleri IM 153-1 DP ST ile kullanılabilir mi?

Evet. IM 153-1 DP ST, ET 200M rafına sığan maksimum 8 modüle kadar S7-300 SM (sinyal modülleri), FM (fonksiyon modülleri) ve CP (iletişim işlemcileri) serisinin tamamıyla uyumludur. Herhangi bir özel işlev veya iletişim modülü için uyumluluğu Siemens ürün belgeleriyle doğrulayın.

S5: 6ES7153-1AA03-0XB0 nereden temin ediliyor?

Siemens ET 200M satış sonrası pazarı aracılığıyla - Siemens servis kanalları, endüstriyel otomasyon yedek parça satıcıları ve test edilmiş fazla tedarikçiler. IM 153-1 AA03-0XB0, yaygın olarak kullanılan bir ET 200M arayüz modülüdür; Satış sonrası bulunabilirlik genellikle güvenilirdir. Takılı modülün etiketinden AA03-0XB0 revizyonu da dahil olmak üzere tam parça numarasını doğrulayın — bitişik IM 153-1 revizyonları (AA00, AA01, AA02) işlevsel olarak uyumludur ancak AA03 bu serideki en son revizyondur.
