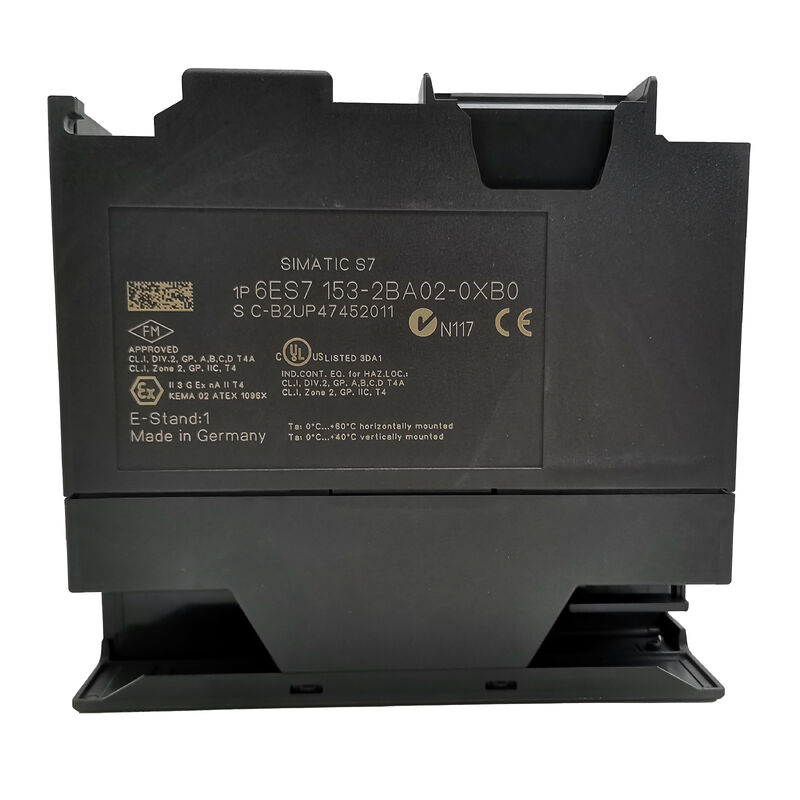

6ES7153-2BA02-0XB0∙ SIMATIC ET 200M IM 153-2 DP Yüksek Özellik 12 Modül / Çıkarım / İzochron Zaman damgası / HART Genişletilmiş / DP / PA Bağlantısı / 24VDC

Tam Kapasiteli ET 200M Arayüz Modülü HF'yi Diğer IM 153-2 Değişikliklerinden Ayırtıyan Nedir?

ET 200M ailesi içinde birkaç IM 153-2 varyantı vardır ve benzer isimlerinin önerdiklerinden daha fazla sistem tasarımını etkileyen şekillerde farklılık gösterirler.6ES7153-2BA02-0XB0, IM 153-2 yetenek hiyerarşisinde en üst pozisyonda yer almaktadır.:

12 modüllü istasyon kapasitesi ilk pratik avantajıdır. Standart 8 modüllü bir istasyon çoğu konfigürasyonu ele alır.dijital kombinasyonları, analog ve fonksiyon modülleri veya 8 modül sınır kuvvetlerinin mantıksal I/O grubunu iki ayrı istasyona böldüğü enstrüman ağırlıklı düğümler.

DP/PA Link ve Y-Link uyumluluğu ikinci önemli farklılaştırıcıdır.2AA02 varyantı DP/PA Link mimarilerinde kullanılamaz. Sadece 2BA serisi DP/PA Link veya Y-Link içinde arayüz modülü olarak hizmet verebilir.PROFIBUS PA saha cihazlarını (PA iletişimine sahip basınç ve akış verici) DP / PA bağlantısı yoluyla entegre eden süreç otomasyon sistemleri için, 2BA02 doğru özelliktir.

Ana Özellikler

Isochronous Timestamping 32 Sinyal Her Slot

2BA02, 12 modüllü istasyon boyunca 128'ye kadar dijital giriş sinyali için izokron zaman damgasını destekler, her bir yuva için 32 sinyali içerir.Isochronous mod, modülün veri yakalamasını PROFIBUS DP otobüs döngüsüne senkronize eder.Bu, bağımsız modül düzeyinde saat sürüşü yerine denetleyicinin program döngüsüne uygun bir zaman referansı sağlar.

İşlem tesislerinde olay dizisi kaydı için ̇ enstrüman alarmlarının, valf durum değişimlerinin kesin sırasını yeniden oluşturmak,Ya da bir olaydan sonra kilitlenmiş yolculuklar ∙ izokron zaman damgası, senkroniz edilmemiş 10ms damgaların yapamayacağı adli tıbbi hassasiyeti sağlar.Elektrik santrallerinin koruma sistemleri, rafineride güvenlik kilitleri ve seri süreç olay kayıtları da dahil olmak üzere uygulamalar bu yeteneğe bağlıdır.

Genişletilmiş HART ve Köle Girişimi

Genişletilmiş HART ikincil değişkenleri:Standart HART iletimi, birincil değişkeni ve sınırlı süreç verilerini içerir.2BA02, HART veri verimliliğini ikincil değişkenleri ̇ çok değişkenli vericilerden ek ölçümleri (basınç) içerecek şekilde genişletiyor.Bu ek değerler istasyonun işlem verilerinde denetleyici programına verilir.

Drive ES ve Switch ES için köle girişimi:The module can independently initiate acyclic PROFIBUS DPV1 communication — sending requests to Drive ES (drive parameter access) and Switch ES (intelligent switchgear) without waiting for the DP master to initiate the transactionBu, sürücü parametre yönetimi uygulamalarında parametreler okuma / yazma döngüleri için gecikmeyi azaltır.

Uygulama Senaryoları

Süreç otomasyonunda DP/PA Bağlantı istasyonları:PROFIBUS PA'daki süreç enstrümantasyonu, DP/PA bağlantısı yoluyla S7 denetleyiciye bağlanır.2BA02, DP/PA Link'in ET 200M I/O bölümü için arayüz modülü olarak hizmet eder. 2AA02, destekleyemeyeceği konfigürasyonu.

Sıkı cihazlama düğümleri:12 analog modül merkezi bir enstrümanlama kabinesinde “ basınç, sıcaklık, akış ve seviye girişleri “ hepsi bir ET 200M istasyonunda.Isochron zaman damgası, bozulma olayları sırasında süreç değişkenleri değişikliklerinin sırasını kaydeder..

HART aletleriyle sürücü izleme:Slave Initiative üzerinden VFD sürücü durumu + genişletilmiş ikincil değişkenler aracılığıyla çok değişkenli HART verici verileri ‡ her ikisi de ek donanım olmadan tek bir 2BA02 istasyonundan kullanılabilir.

Sık Sorulan Sorular

S1: 2BA02 ve 2BA82 (6ES7153-2BA82-0XB0) arasındaki işlevsel fark nedir?

Her ikisi de 12 modülü, redundansi, izokron zaman damgasını ve DP / PA bağlantısını destekleyen IM 153-2 HF varyantlarıdır.2BA82, hafifçe güncellenmiş elektrik özellikleri (650mA vs 600mA akım derecesi) ve gözden geçirilmiş firmware ile daha sonraki bir donanım revizyonudur. 2BA02'yi kullanan kurulu sistemler için, doğrudan 2BA02 yedeklemesi aynı sabit yazılım uyumluluğunu korur. 2BA82 ve halefi 2BA10, aynı işlevsel yetenekleri sağlar.

S2: 2AA02 uyumlu değilken neden 2BA02 DP/PA Link ile uyumludur?

DP/PA Bağlantısı, arayüz modülünün DPV1 asiklik hizmetlerini, genişletilmiş teşhisleri ve DP/PA Bağlantısı işlevi için tanımlanan özel PROFIBUS DP köle profilini desteklemesini gerektirir.2BA serisi bu genişletilmiş DPV1 yeteneklerini uyguluyor. 2AA serisi, DP/PA Link arayüzü fonksiyonu için gerekli köle tarafı DPV1 profil uzantılarını içermez.Yapılandırma ayarları değil..

S3: FM ve CP modülleri 12 yuvaya monte edilebilir mi, yoksa sadece sinyal modülleri mi?

ET 200M kullanımı için serbest bırakılan S7-300 sinyal modülleri (SM), fonksiyon modülleri (FM) ve iletişim işlemcilerinin (CP) herhangi bir kombinasyonu 12 yuvasını doldurabilir.PROFIBUS veya AS-Interface için CP modülleri, merkezi bir S7-300 rafında olduğu gibi 2BA02 istasyonunda çalışır.SM + FM + CP toplam sayısı 12'yi geçmemelidir.

S4: PROFIBUS istasyonu adresi 801Eh neyi gösterir?

801Eh, bu modül için GSD dosyasında kodlanmış VendorID'dir (üretici ve cihaz ailesi tanımlayıcısı).PROFIBUS DP ağ yapılandırma aracında görünür ve DP ustası istasyon tablosunu oluşturduğunda modül kimliğini onaylarPROFIBUS otobüsünün gerçek adresi (1125) modülün ön yüzündeki DIL anahtarı aracılığıyla bağımsız olarak ayarlanır.

S5: S7 projesinde hangi programlama aracı 2BA02 istasyonunu yapılandırır?

ADEM 7 HW Config (Classic) veya TIA Portal donanım yapılandırması, ET 200M istasyonunu yönetir, PROFIBUS adresini atar, hangi modüllerin hangi yuvaları işgal ettiğini yapılandırır,ve zaman damgasını ve HART parametrelerini etkinleştirmek. 2BA02 için GSD dosyası, modül donanım kataloğunda görünmeden önce programlama ortamına yüklenmelidir.
