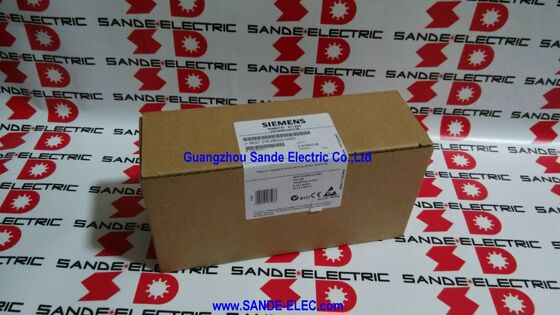

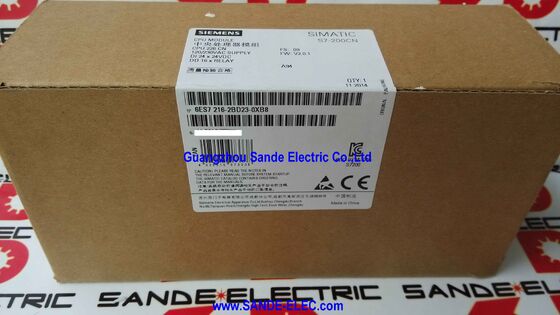

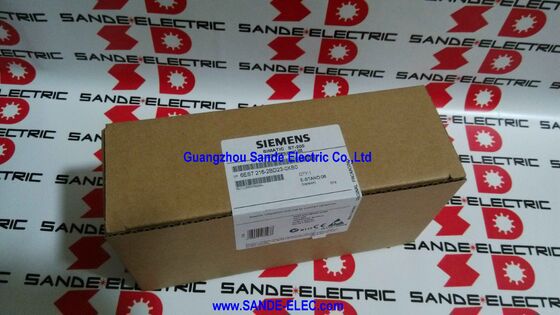

CPU 226 COMPACT UNIT 6ES7216-2BD23-0XB0 6ES7 216-2BD23-0XB0 6ES7216-2BD23-OXBO

Siemens 6ES7216-2BD23-0XB0 | SIMATIC S7-200 CPU 226 — AC Besleme / 24 DC Giriş / 16 Röle Çıkışı / 16KB Program / 2 × RS-485 / Üretimi Durdurulan Yedek

CPU 226 — Tek Muhafazadaki En Büyük S7-200

CPU 226, S7-200 serisindeki en yüksek kapasiteli kompakt kontrol cihazıdır. Doğrudan CPU muhafazasına entegre edilmiş yirmi dört dijital giriş ve 16 röle çıkışı; herhangi bir S7-200 CPU'nun en yerleşik I/O'su. Bu I/O sayısına uyan makine kontrol uygulamaları için CPU 226, herhangi bir genişletme modülü olmadan eksiksiz bir çözüm sunar.

AC güç versiyonu, çalışma gücünü doğrudan 100–230V AC şebekeden alır. Bu, AC şebekesinin birincil güç dağıtımı olduğu panellerde CPU için ayrı bir 24V DC anahtarlamalı mod güç kaynağına olan ihtiyacı ortadan kaldırır. Hem AC hem de DC beslemesini kullanan daha geniş paneller hâlâ avantajlıdır; daha az bileşen, daha basit tasarım.

On altı röle çıkışı en geniş yük çeşitliliğini kapsar: 230 V AC'de motor yolverici bobinler, 24 V DC'de solenoid valfler, karışık voltajlarda gösterge lambaları — tümü voltaj eşleştirme endişeleri veya ara donanım olmadan röle kontaklarına bağlanır. Röle kontakları CPU'nun mantık kaynağından galvanik olarak yalıtılmış olup, PLC'yi yük tarafındaki alan düzeyinde geçici gerilimlerden korur.

İki RS-485 portu iletişim omurgasıdır. Port 1, STEP 7 Micro/WIN için PPI programlama bağlantısıdır. Bağlantı Noktası 2 kullanıcı tarafından programlanabilir; HMI panelleri için PPI'da, sürücüler ve cihazlar için Modbus RTU'da veya özel ASCII protokol cihazları için Freeport'ta çalışır. Mevcut 7 genişletme modülü yuvasıyla (S7-200 ailesindeki maksimum yuva) CPU 226, yerleşik G/Ç yeterli olmadığında daha büyük kurulumları kaldıracak şekilde ölçeklenir.

Temel Özellikler

Uygulama Senaryoları

Paketleme ve konveyör sistemleri:Yüksek yerel G/Ç sayısı, sensör girişlerini, motor kontaktörlerini, reddetme geçitlerini ve göstergeleri yönetir. İkinci RS-485 bağlantı noktası bir operatör metnine bağlanır

programlama bağlantı noktasını tüketmeden ekran veya HMI paneli.

Pompa istasyonları ve şebeke kontrolü:Basınç, seviye ve akış kontakları 24 girişe bağlanır; pompa motoru kontaktörleri ve valf solenoidleri röle çıkışlarına bağlanır. AC kaynağı, 24V DC dağıtımı olmayan kurulumlar için panel tasarımını basitleştirir.

Modbus bağlantılı süreçler:Kullanıcı tarafından programlanabilen RS-485 bağlantı noktası, Modbus RTU master'ı değişken hızlı bir sürücüye, enerji ölçüm cihazına veya uzak analog vericiye çalıştırır; bu, özel kod olmadan STEP 7 Micro/WIN'in Modbus kütüphanesi aracılığıyla gerçekleştirilir.

Eski S7-200 makine bakımı:CPU 226, 2000'li yıllar boyunca kapsamlı bir şekilde konuşlandırıldı. Aynı değiştirme, yerleşik G/Ç adres haritasını ve seri bağlantı noktası yapılandırmasını koruyarak yeniden devreye alma süresini ve program değişikliğini en aza indirir.

SSS

S1: -0XB0 son eki nedir ve -0XA0'dan farkı nedir?

-0XB0, CE sertifikasına sahip Çin yapımı bir S7-200 çeşididir. -0XA0, CE artı UL/cUL sertifikalarına sahip Avrupa yapımı modeldir. Her ikisi de elektriksel ve işlevsel olarak aynıdır; aynı G/Ç, aynı bellek, aynı RS-485 arayüzü. Çoğu uygulamanın doğrudan yerine geçerler; kurulum sahası için sertifika gerekliliğini onaylayın.

S2: Hangi genişletme modülleri uyumludur ve kaç tane eklenebilir?

Sağ taraftaki genişletme veriyolu aracılığıyla 7'ye kadar genişletme modülü bağlanır. Mevcut tipler: dijital giriş ve çıkış modülleri (röle ve transistör), analog I/O modülleri, RTD ve termokupl modülleri ve özel modüller. CPU 226, S7-200 ailesindeki en büyük genişletme kapasitesi olan maksimum 7 modülün tamamını destekler.

S3: Hangi programlama ortamı gereklidir?

STEP 7 Micro/WIN — özel S7-200 yazılımı. Ne STEP 7 Classic (S7-300/400 için) ne de TIA Portal (S7-1200/1500 için) S7-200'ü programlamaz. STEP 7 Micro/WIN, merdiven mantığını, FBD'yi ve bildirim listesinin yanı sıra CPU'nun PID, Modbus, yüksek hızlı sayma ve PTO/PWM için yerleşik kitaplıklarını destekler.

S4: İkinci RS-485 bağlantı noktası hangi protokolleri destekliyor?

Freeport modunda: tam program kontrollü seri port, herhangi bir ASCII veya RTU tabanlı protokol. STEP 7 Micro/WIN, Modbus RTU ana ve yardımcı birimi için kitaplık blokları ve Siemens sürücüleri için USS protokolü sağlar. Siemens HMI panelleri için PPI modu. Bağlantı noktası, eklenti CP modülü olmadan PROFIBUS DP'yi desteklemez.

S5: 6ES7216-2BD23-0XB0 nereden temin edilir?

S7-200 satış sonrası pazarı aracılığıyla - eski otomasyon tedarikçileri, endüstriyel ihtiyaç fazlası satıcıları ve dünya çapında uzman S7-200 parça distribütörleri. CPU 226, en yaygın olarak bulunabilen S7-200 yedek parçalarından biridir. -0XB0 değişkenini onaylayın ve programın saklanmasına güvenmek yerine programı STEP 7 Micro/WIN yedeklemesinden yedek üniteye yükleyin.
