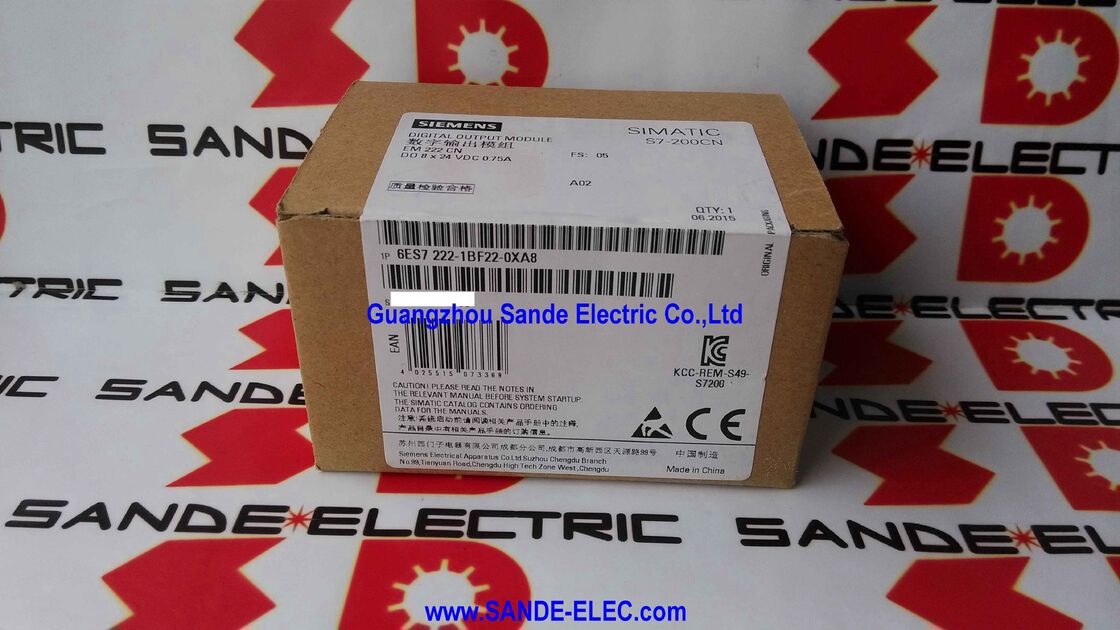

PLC MODUL 6ES7222-1BF22-0XA8 6ES7 222-1BF22-0XA8 6ES7222-1BF22-OXA8

Siemens 6ES7222-1BF22-0XA8 | SIMATIC S7-200 CN EM 222 — 8 Transistör Çıkışı 24VDC, 0.75A, Kısa Devre Korumalı, Yalnızca S7-22X CPU, CE Onaylı, Çin Üretimi

Genel Bakış

Siemens 6ES7222-1BF22-0XA8 SIMATIC S7-200 CN mikro PLC platformu için sekiz kanallı, 24V DC transistör çıkış genişletme modülüdür.

Bu, röle çıkışlı EM 222'nin katı haldeki karşılığıdır — röle versiyonu (6ES7222-1HF22-0XA8) mekanik kontaklar aracılığıyla milisaniye hızlarında voltaj-nötr izolasyonla yükleri anahtarlarken, transistör versiyonu dahili elektronik arıza koruması ile mikrosaniye hızlarında 24VDC yükleri yarı iletken transistörler aracılığıyla anahtarlar.

Transistör ve röle arasındaki karar, herhangi bir PLC genişletme tasarımında ilk çıkış seçimi tercihlerinden biridir ve bunu doğru anlamak, iki modül arasındaki diğer herhangi bir spesifikasyon farkından daha önemlidir.

Bir transistör çıkışı 100–300 mikrosaniye aralığında anahtar değiştirir — bir röle kontağından yaklaşık 10.000 kat daha hızlıdır.

Darbe üretmesi gereken çıkışlar (step motor kontrolü, akış ölçer simülasyonu, PWM hız kontrolü) için bu hız isteğe bağlı değildir — yalnızca katı hal çıkışlarının karşılayabileceği fiziksel bir gerekliliktir.

Bir röle kontağı, birkaç on Hz'in üzerindeki frekanslarda temiz bir darbe üretmek için yeterince hızlı açılamaz ve kapanamaz.

Transistör EM 222'deki elektronik kısa devre koruması, röle çıkışlarının eşleşemeyeceği bir hata toleransı katmanı ekler.

Bir kablolama hatası bir transistör çıkışında kısa devreye neden olduğunda, yarı iletkenin akım algılama devresi aşırı akımı algılar ve termal hasar oluşmadan etkilenen kanalı kapatır. Hata giderildikten sonra transistör kurtarılır; modül, hata olayı boyunca etkilenmeyen tüm kanallarda çalışmaya devam eder.

Buna karşılık, bir röle çıkışındaki kısa devre, hatayı gidermek için tamamen harici sigortaya dayanır — röle kontağı bu süreçte hasar görebilir ve modülün değiştirilmesini gerektirebilir.

Anahtar Özellikler

Kanal Başına 0.75A Çıkışın Sizi Götürdüğü Yer — Pratikte Yük Eşleştirme

0.75A çıkış akımı derecesi, bu modülün doğrudan hangi yükleri sürebileceğini tanımlar. Yaygın 24VDC yük türleri üzerinden çalışarak:

Standart 24VDC röle bobinleri 50–100mA çeker — 0.75A sınırının oldukça altında ve her transistör çıkışı, önemli bir boşlukla bir röle bobinini sürebilir. İlgili çıkışlarda birden fazla bobinin aynı anda enerjilenmesi gerekiyorsa, toplam akım modülün besleme sınırları içinde rahatlıkla kalır.

Tipik 24VDC solenoid valfler, çalıştırma sırasında 200–400mA çeker.

0.75A transistör çıkışı bunları marjla birlikte halleder ve yüksek anahtarlama hızı genellikle bir avantajdır — montaj ve paketleme makinelerindeki pnömatik valfler, bu görev oranında röle kontak ömrünü fazlasıyla aşarak dakikada onlarca kez döngü yapabilir.

24VDC gösterge lambaları 10–50mA; LED pilot ışıkları 30mA'nın altında çeker.

Transistör çıkışları bunları zahmetsizce sürer ve modüle edilmiş gösterge sinyalleri (belirlenmiş oranlarda yanıp sönme, PWM aracılığıyla yoğunluk kontrollü LED karartma) için transistörün hızlı anahtarlaması, temiz dalga biçimleri üretmek için esastır.

0.75A'dan fazla çeken yükler — doğrudan çalıştırılan küçük DC motorlar, yüksek güçlü solenoidler, yüksek akımlı 24VDC bobinli büyük kontaktörler — transistör çıkışının derecesini aşar ve yüke göre boyutlandırılmış bir ara 24VDC röle aracılığıyla arayüzlenmelidir.

Dahili Elektronik Kısa Devre Koruması — Pratik Hata Toleransı

Transistör EM 222'deki kısa devre koruması, kendi kendini sıfırlayan bir akım sınırlayıcı olarak çalışır. Çıkış akımı, saha kablolamasındaki bir kısa devre veya kısa devre yapmış bir yükten kaynaklanan açma eşiğini aştığında, koruma devresi çıkış akımını azaltır veya keser.

Kanal, PLC programı çıkışı döngüleyene (kapatıp tekrar açana) kadar tipik olarak inaktif kalır, bu da hata giderilmişse transistörü yeniden etkinleştirir.

Bir üretim ortamında bu davranış iki nedenden dolayı değerlidir.

Birincisi, modül hatadan zarar görmez — korunmasız kısa devre akımıyla kaynaklanmış veya aşınmış bir röle kontağının aksine, transistörün koruması termal hasarı önler. İkincisi, diğer kanallar normal şekilde çalışmaya devam eder — bir çıkıştaki kablolama hatası kalan yedi kanalı veya makinenin diğer G/Ç'lerini etkilemez.

Hatalı kanal, makine etkilenmeyen çıkışlarda çalışmaya devam ederken tanımlanabilir ve araştırılabilir.

Bu, kısa devrenin korunma için harici bir sigortaya bağlı olduğu ve sigorta açmadan önce röle kontağının hasar görebileceği röle EM 222'den farklıdır.

Çıkış kablolama hatalarının gerçek bir operasyonel risk olduğu uygulamalarda — tozlu ortamlar, sık sık alet veya fikstür değiştirilen makineler veya kablolama konektörlerinin rutin olarak çıkarıldığı sistemler — transistör modülünün kendi kendini koruyan çıkışları anlamlı bir operasyonel avantaj temsil eder.

S7-200 CN Üretimi — Çin Varyantı Bağlamı

“-0XA8” soneki, bunu Çin'de CE sertifikasını kabul eden pazarlar için üretilmiş, Çin üretimi bir S7-200 CN varyantı olarak tanımlar.

Avrupa üretimi 6ES7222-1BF22-0XA0 ile tüm elektriksel özellikler, G/Ç sayısı, anahtarlama özellikleri ve S7-22X veri yolu uyumluluğu açısından işlevsel olarak eşdeğerdir. Her iki varyant da aynı STEP 7 Micro/WIN programlama ortamını kullanır ve PLC programında herhangi bir farklılık gerektirmez.

S7-200 CN (Çin) varyantları, Siemens'in S7-200 platformunu CE onayının yeterli olduğu ve yerel üretimin maliyet ekonomisinin mantıklı olduğu pazarlarda üretim ve dağıtım için uyarlamasıyla ortaya çıktı.

“CN” gösterimi üretim varyantını belirtir ancak modülü kuran ve devreye alan mühendis için herhangi bir işlevsel anlam taşımaz.

XA8 ve XA0 varyantları, herhangi bir uyumsuzluk olmadan aynı S7-22X genişletme zincirinde bir arada bulunabilir.

SSS

S1: 6ES7222-1BF22-0XA8 transistör çıkışları, step motor kontrolü için gereken step darbelerini üretebilir mi?

Transistör çıkışları, birçok step motor uygulaması için yeterli frekanslarda anahtarlama yapabilir. Ancak Siemens, yüksek performanslı step motor darbe üretimi için S7-200 CPU'nun yerleşik PTO (Pulse Train Output) işlevini — S7-22X CPU'ların Q0.0 ve Q0.1'inde bulunan — hassas frekans kontrolü ve ivmelenme/yavaşlama profilleri için özel donanım desteğiyle tasarlamıştır.

Birincil step darbe üretimi için CPU'nun özel PTO çıkışları kullanılmalıdır.

Genişletme modülü transistör çıkışları, yardımcı step sinyalleri (yön, etkinleştirme, sıfırlama) veya daha basit kontrolün kabul edilebilir olduğu ikincil eksenler için uygundur.

S2: Transistör çıkışları PNP (kaynaklı) mı yoksa NPN (batırmalı) mı ve bu saha cihazlarıyla uyumluluğu etkiler mi?

S7-200 EM 222 transistör çıkış modülü PNP (kaynaklı) çıkışlar üretir. Aktif olduğunda, her çıkış transistörü çıkış terminalini 24V pozitif beslemeye bağlar — akım, çıkış terminalinden, yükten geçerek 24V beslemenin negatif (0V) terminaline akar.

Bu PNP kaynaklı yapılandırma, pozitif sinyal anahtarlaması (PNP) için tasarlanmış 24VDC endüstriyel yüklerin büyük çoğunluğuyla uyumludur.

NPN (batırmalı) çıkış sinyalleri gerektiren ekipman veya sensörler — aktif durumun çıkışı 24V yerine 0V'a bağladığı — PNP transistör çıkışıyla doğru şekilde arayüzlenmek için bir ara röle veya sinyal dönüştürücü gerektirir.

S3: Kısa devre koruması bir hatadan sonra nasıl sıfırlanır — otomatik olarak hata giderildiğinde mi, yoksa PLC programının müdahale etmesi mi gerekir?

Kesin kurtarma davranışı, koruma devresi tasarımına ve hatanın ciddiyetine bağlıdır. Çoğu uygulamada, kısa devre koruması açıldıktan sonra, hata giderilmiş olsa bile çıkış kapalı kalır.

Transistörü yeniden etkinleştirmek için PLC programının çıkışı döngülemesi (çıkış bitine önce "0" sonra "1" yazması) gerekir. Genişletme modülünün yük beslemesinin kısa bir güç döngüsü de korumayı sıfırlayabilir.

Sıfırlamadan önce, kısa devrenin düzeltildiğini doğrulamak için saha kablolaması ve yük incelenmelidir — devam eden bir kısa devreye transistör çıkışını yeniden etkinleştirmek, korumayı hemen tekrar tetikleyecek ve koruma devresi tekrar tekrar kullanılırsa sonunda termal hasara neden olabilir.

S4: EM 222 transistör modülü, aynı S7-22X genişletme zincirindeki EM 222 röle modülü ile karıştırılabilir mi?

Evet. S7-22X genişletme veri yolu, CPU'nun toplam genişletme modülü sınırı (S7-224/224XP/226 için 7 modül, S7-221/222 için 2 modül) dahilinde herhangi bir dijital giriş, dijital çıkış (röle veya transistör) ve analog genişletme modülü kombinasyonunu kabul eder.

Röle EM 222 ve transistör EM 222, aynı genişletme zincirinde bitişik konumları işgal edebilir ve PLC programı çıkışlarına aynı şekilde erişir — temel çıkış türünün röle veya transistör olmasından bağımsız olarak ardışık çıkış baytları (QB).

Bu karıştır ve eşleştir yeteneği, makine tasarımcısının AC yükleri ve seyrek döngülü aktüatörler için röle çıkışları ve tek, kompakt bir genişletme zinciri içinde yüksek hızlı DC yükleri için transistör çıkışları atamasına olanak tanır.

S5: S7-200 CN durduruldu. Yedek EM 222 transistör modülleri ne kadar süreyle temin edilebilecek?

Siemens, S7-200 ve S7-200 CN platformlarını resmi olarak durdurdu, aktif satışların sona ermesi birkaç yıl boyunca aşamalı olarak gerçekleşti.

Siemens bu modülleri artık standart satış kanalları aracılığıyla tedarik etmese de, dünya çapındaki S7-200 CN ekipmanlarının kurulu tabanı önemli ve ikincil pazar — endüstriyel fazla satıcıları, yenileyiciler ve özel eski otomasyon tedarikçileri — stokları elinde tutuyor.

Önemli S7-200 CN kurulumlarına sahip siteler için pratik yaklaşım, kritik yedek modülleri (EM 222 transistör ve röle varyantları dahil) belirlemek, mevcut stok seviyelerini değerlendirmek ve mevcut fazla stoklardan beklenen kalan ekipman ömrünü karşılamak için ek birimler tedarik etmektir.
