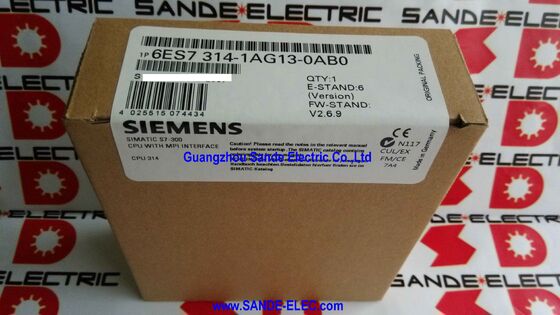

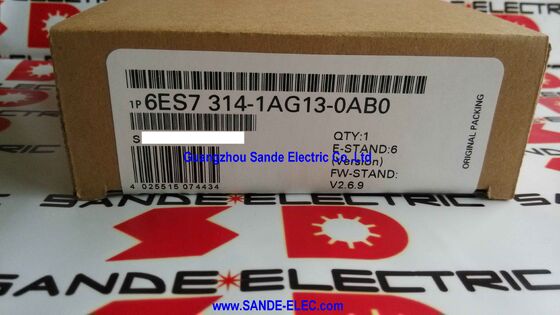

MPI arayüzü ile SIMATIC CPU 6ES7314-1AG13-0AB0 6ES7 314-1AG13-0AB0 6ES7314-1AG13-OABO

Siemens 6ES7314-1AG13-0AB0 | SIMATIC S7-300 CPU 314 — 96KB Çalışma Belleği / MPI / Entegre 24V DC Besleme / Mikro Bellek Kartı Gerekli / Yedek Parça

CPU 314 — Orta Sınıf S7-300 Beygir Gücü

CPU 314, SIMATIC S7-300 CPU serisinin üretken ortasını kaplar. Altında kompakt uygulamalar için daha küçük bellek kapasitelerine sahip giriş seviyesi CPU 312 ve CPU 313 bulunur; onun üzerinde daha büyük hafızalara ve PROFIBUS DP arayüzlerine sahip daha yüksek performanslı CPU 315 ve 317 çeşitleri bulunur. CPU 314'ün 96 KB çalışma belleği ve yalnızca MPI iletişim profili, onu tam olarak Siemens'in tasarladığı yere yerleştirir: programın 96 KB'ye rahatlıkla sığdığı ve tüm ağ iletişiminin MPI arayüzü (programlama terminalleri, HMI bağlantıları ve CPU'lar arası veri alışverişi) üzerinden çalıştığı orta düzeyde karmaşıklığa sahip modüler raf tabanlı kontrol sistemleri.

Yerleşik dijital ve analog I/O kanallarını doğrudan CPU muhafazasına entegre eden kompakt S7-300 CPU'ların (CPU 312C, CPU 313C, CPU 314C-2) aksine, CPU 314 saf bir işlem modülüdür. Tüm G/Ç, S7-300 rafındaki ayrı sinyal modülleri tarafından yönetilir. Bu, orta büyüklükteki makine kontrolü, süreç destek panelleri ve yardımcı otomasyon sistemleri için standart modüler mimaridir; burada G/Ç sayısı ve türü, CPU'da yerleşik olanlarla değil, kurulu sinyal modülleri tarafından tanımlanır.

Temel Özellikler

MPI — S7-300 Mühendisliğini Tanımlayan Arayüz

MPI (Çok Noktalı Arayüz), CPU 314'ün dış dünyayla iletişim bağlantısıdır. 12 Mbit/s'ye kadar hız ve segment başına 32'ye kadar düğüm desteği ile MPI, STEP 7 program yükleme/indirme için programlama terminali (PG/PC) bağlantılarını, operatör ekranı verileri için HMI paneli (OP/TP) bağlantılarını ve birbirine bağlı raf sistemlerindeki S7-300 CPU'lar arasında CPU'dan CPU'ya veri alışverişini (NetRead/NetWrite) taşır.

MPI PROFIBUS değildir; aynı fiziksel RS-485 donanımını kullanır ancak farklı bir protokol ve önemli ölçüde daha kısa maksimum kablo uzunluğunu kullanır. Saha cihazı iletişiminin PROFIBUS DP gerektirdiği kurulumlar için, CPU 314'ün yalnızca MPI yapılandırması, DP ana işlevselliğini sağlamak için rafa bir CP 342-5 iletişim işlemcisinin eklenmesi gerektiği anlamına gelir.

CPU 314 etrafında tasarlanan kurulumlar ya dağıtılmış raf genişletme yoluyla ya da rafın yerel S7-300 sinyal modülleri aracılığıyla tüm saha I/O'larını yönetir; yalnızca MPI tasarımı uygulama kapsamını tanımlar.

Entegre 24V DC Besleme — CPU için Ayrı PS 307 Gerekmez

CPU 314 üzerindeki entegre 24V DC kaynağı, PS 307 güç kaynağı modülünün AC'den DC'ye dönüşümünden bağımsız olarak doğrudan 24V DC panel besleme rayına bağlanır. CPU, çalışma gücünü 24V DC'den alır; raf veri yolu voltajı ve saha I/O modülü beslemesi için PS 307'ye hala ihtiyaç vardır, ancak CPU'nun kendisi, PS 307'nin rayından ayrı bir bağlantı yerine doğrudan 24V DC kaynağından güç alır.

SSS

S1: CPU 314 ile CPU 315-2 DP arasındaki fark nedir ve her biri ne zaman belirtilmelidir?

CPU 314, 96KB çalışma belleğine ve yalnızca MPI iletişimine sahiptir; PROFIBUS DP yöneticisi yoktur. CPU 315-2 DP, MPI'ya ek olarak 128KB çalışma belleğine ve entegre PROFIBUS DP master/slave arayüzüne sahiptir. Uygulama 96 KB'ye sığdığında ve tüm saha G/Ç'leri yerel raf modülleri veya MPI bağlantılı uzak raf genişletme yoluyla gerçekleştiğinde CPU 314'ü belirtin. Dağıtılmış I/O veya sürücü iletişimi için bir PROFIBUS DP ana arayüzü gerektiğinde CPU 315-2 DP'yi (veya üzerini) belirtin — CPU 314, ayrı bir CP 342-5 iletişim modülü olmadan DP ana birimi olarak hizmet veremez.

S2: CPU 314 yerleşik I/O'ya sahip kompakt bir CPU mudur?

Hayır. CPU 314 tamamen raf tipi bir işlemcidir; yerleşik dijital veya analog I/O kanalı yoktur. Tüm G/Ç, CPU'nun yanında rafa monte edilen ayrı S7-300 sinyal modülleri (SM) tarafından sağlanır. Kompakt CPU'lar (CPU 314C-2 PN/DP, CPU 313C, vb.) yerleşik G/Ç'yi entegre eder; standart CPU 314 bunu yapmaz. Kurulu programdaki raf düzeni ve tüm G/Ç adresleri ayrı sinyal modüllerini temel alır.

S3: Arızalı CPU 314'ün Mikro Hafıza Kartı doğrudan yedek bir ünitede kullanılabilir mi?

Evet — bu standart program kurtarma prosedürüdür. Sistemi kapatın, MMC'yi arızalı CPU'dan çıkarın, yedek CPU 314'e takın, gücü geri yükleyin. Yedek CPU, başlatma sırasında bir programlama terminali olmadan programı MMC'den yükler. Aktarmadan önce MMC'nin sağlam olduğunu (fiziksel hasar olmadığını, elektrostatik boşalmaya maruz kalmadığını) doğrulayın. Bir donanım arızası sırasında MMC arızalı CPU'daysa, ilk açılıştan sonra programın doğru şekilde okuduğunu doğrulayın.

S4: MPI ağı CPU 314 ile kaç düğümü destekleyebilir?

MPI ağı, adresleri 0-31 olan 32'ye kadar düğümü destekler. Adres 0 tipik olarak programlama terminali için, adres 2 ise CPU için ayrılmıştır. Bağlı HMI panelleri, aynı MPI segmentindeki diğer S7-300 CPU'lar ve programlama cihazlarının her biri bir düğüm adresini işgal eder. 187,5 kbit/s'de MPI için maksimum kablo uzunluğu segment başına 50 m'dir; 12 Mbit/s'de tekrarlayıcılar olmadan maksimum 50 m'dir. Daha uzun çalışmalar için RS-485 tekrarlayıcılar erişimi genişletir.

S5: 6ES7314-1AG13-0AB0 nereden temin ediliyor?

Siemens yedek parçası olarak, Siemens servis kanalları ve köklü S7-300 satış sonrası pazarı aracılığıyla - endüstriyel otomasyon parça satıcıları ve test edilmiş fazla tedarikçiler. AG13'teki CPU 314 ve bitişik revizyonlar, dünya çapında en yaygın olarak kullanılan S7-300 CPU'lardan biridir; Satış sonrası bulunabilirlik sürekli olarak iyidir. Sipariş vermeden önce kurulu ünitenin etiketindeki CPU 314 tanımını (CPU 314C kompakt modeli değil) doğrulayın. Mikro Bellek Kartını orijinal üniteden yeni üniteye aktarın.
