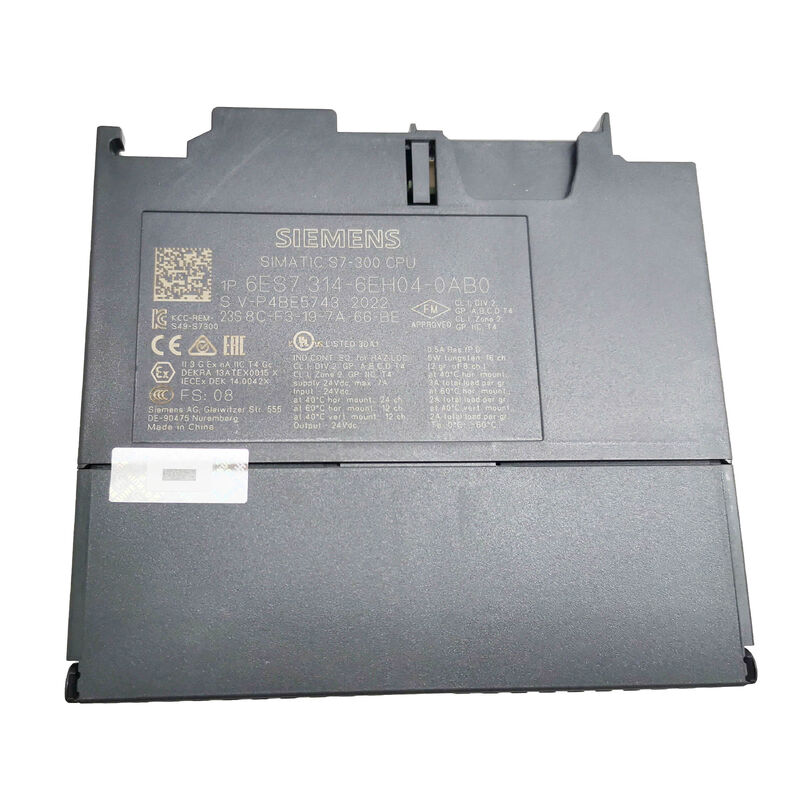

Siemens 6ES7314-6EH04-0AB0 SIMATIC S7-300 CPU 314C-2 PN/DP

Genel Bakış

Bu 6ES7314-6EH04-0AB0 bir SIMATIC S7-300 CPU 314C-2 PN/DP kompakt CPU'sudur yerel G/Ç, analog işleme, hızlı sayma yeteneği ve tek bir merkezi işlemcide Ethernet iletişimi gerektiren kontrol sistemleri için üretilmiştir.

Siemens bu modeli şu özelliklerle tanımlar: 192 KB çalışma belleği, 24 dijital giriş, 16 dijital çıkış, 4 analog giriş, 2 analog çıkış, 1 Pt100 girişi, 60 kHz'de 4 yüksek hızlı sayaç, 12 Mbit/s'de bir MPI/DP arayüzü ve entegre 2 portlu anahtara sahip bir PROFINET arayüzü gereksinimidir.

Siemens ayrıca bu CPU için entegre 24 V DC güç kaynağı, 2 x 40 kutuplu ön konektörler ve Micro Memory Card gereksinimi listeler.

Bu donanım profili, CPU 314C-2 PN/DP'yi kompakt ancak işlevsel olarak yoğun otomasyon panelleri için güçlü bir konuma getirir. Mantık kontrolünü, yerel sinyal işlemeyi, ağ iletişimini ve özel makine tarafı özelliklerini tek bir S7-300 CPU gövdesinde birleştirir.

Pratik kabinet kullanımında, makine zaten 314C sınıfının kompakt CPU yapısına uyuyorsa, birden fazla ayrı sinyal modülüne olan ihtiyacı azaltır. Siemens ayrıca bu tam parça numarasını S7-300 ailesinde yedek donanım olarak tanımlar.

Teknik Veriler

Uygulama Değeri

Bu CPU kompakt makine otomasyonu, OEM kontrol panelleri, taşıma sistemleri, paketleme ekipmanları ve denetleyicinin merkezi mantığı önemli bir yerleşik G/Ç karışımını birleştirmesi gereken diğer S7-300 kurulumları için uygundur.

Dahili analog kanalları, Pt100 yeteneği ve yüksek hızlı sayaçları, onu doğrudan sinyal işleme ve hızlı sayma gerektiren ancak hemen daha geniş bir modül setine genişlemeyen makinelerde özellikle kullanışlı hale getirir.

Entegre 2 portlu anahtara sahip PROFINET arayüzü, yerleşik bir S7-300 mimarisi içinde modern ağ entegrasyonunu da destekler.

Seçim Notları

Doğrulanması gereken temel noktalar şunlardır: CPU 314C-2 PN/DP tanımı, 192 KB çalışma belleği, tam yerleşik G/Ç karışımı, PROFINET + MPI/DP arayüz yapısı ve 2 x 40 kutuplu ön konektörler artı bir Micro Memory Card gereksinimidir.

Bu özellikler, ünitenin orijinal kurulu S7-300 yapılandırmasına uyup uymadığını belirler.

SSS

S1: 6ES7314-6EH04-0AB0 ne tür bir CPU'dur?
Bu bir SIMATIC S7-300 CPU 314C-2 PN/DP kompakt CPU'sudur. Siemens bunu entegre dijital ve analog G/Ç'ye, yerleşik yüksek hızlı sayaçlara, MPI/DP iletişimine ve PROFINET ağına sahip kompakt bir işlemci olarak sınıflandırır.

Bu, sadece yerel sinyalleri olmayan merkezi bir CPU olmadığı anlamına gelir; önemli yerleşik işlem bağlantısına sahip bir denetleyicidir.

S2: Bu CPU neden standart bir kompakt olmayan S7-300 CPU'dan farklıdır?
Bu model, standart merkezi CPU'ların genellikle aynı biçimde sağlamadığı önemli yerleşik donanım içerir.

Siemens 24 DI, 16 DO, 4 AI, 2 AO, 1 Pt100 ve 4 yüksek hızlı sayaç listeler.

Bu, makine tasarımında önemlidir çünkü denetleyici, her işlev için ayrı modüller eklemeden sinyal ve sayma iş yükünün daha fazlasını kapsayabilir.

S3: 2 portlu anahtara sahip PROFINET arayüzünün önemi nedir?
CPU'nun kompakt S7-300 formatını korurken Ethernet tabanlı otomasyon ağlarına doğrudan katılmasına olanak tanır.

Yerleşik 2 portlu anahtar, yayınlanan donanım yapısının bir parçasıdır ve makine ağı zaten bu CPU ve entegre PROFINET bağlantısı etrafında tasarlanmışsa kullanışlıdır.

Aynı iletişim düzenini korumak, yedekleme çalışmalarında önemlidir.

S4: Micro Memory Card gereksinimi neden önemlidir?
Siemens, bu CPU için Micro Memory Card'ın gerekli olduğunu açıkça belirtir. Bu gereksinim, kurulu donanım yapılandırmasının bir parçasıdır ve başlatma veya yedeklemeden önce doğrulanmalıdır.

Bu, isteğe bağlı bir aksesuar detayı değil, temel bir uyumluluk noktasıdır.

S5: Sipariş vermeden önce ne kontrol edilmelidir?
Kurulu parça numarasını onaylayın, makinenin CPU 314C-2 PN/DP gerektirip gerektirmediğini doğrulayın, yerleşik G/Ç gereksinimlerini kontrol edin ve mevcut sistemin aynı MPI/DP, PROFINET, ön konektör ve Micro Memory Card yapısına bağlı olduğundan emin olun.

Bu öğeler, yedeğin orijinal denetleyici rolüne uyup uymadığını belirler.
