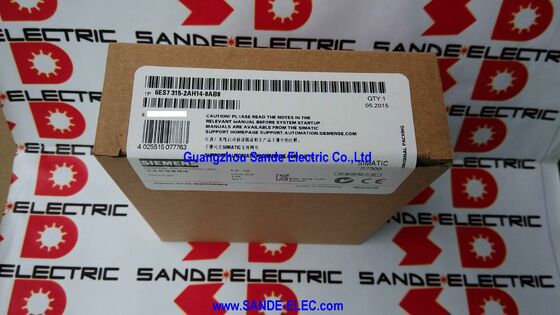

MPI arayüzü ile CPU 6ES7315-2AH14-0AB0 6ES7 315-2AH14-0AB0 6ES7315-2AH14-OABO

Siemens 6ES7315-2AH14-0AB0∙ SIMATIC S7-300 CPU 315-2 DP ∙ 256KB / MPI + PROFIBUS DP Master/Device / Isochronous Mode / FW V3.3 / Yedek

CPU 315-2 DP'nin yer aldığı yerler

CPU 315-2 DP, S7-300 CPU ailesinin üretken orta üst aralığını işliyor. 256KB'da, 314 CPU'nun (96KB) iki katı çalışma belleği sunuyor.Daha büyük veri yapıları olan daha karmaşık programları barındırmak, daha kapsamlı alarm yönetimi ve birden fazla makine fonksiyonu bloğu hepsi aynı S7-300 raf mimarisinde.ama PROFIBUS DP saha aygıtı iletişim gerektiren endüstriyel makine ve süreç kontrol uygulamalarının çoğunluğu için, bu doğru boyutta bir seçim.

Karşılaştırıcı özellik ikinci arayüzdür: entegre PROFIBUS DP master/cihaz portu. DP master olarak, CPU 315-2 DP doğrudan PROFIBUS IO istasyonlarını (ET 200M, ET 200S, sürücüler,bir ayrı CP 342-5 iletişim modülüne ihtiyaç duymadan CPU'dan. DP arayüzünde izokron mod, PLC tarama döngüsünü PROFIBUS DP otobüs döngüsüne senkronize eder.Koordinasyonlu hareket kontrolü ve yüksek hızlı ölçüm uygulamaları için deterministik veri elde etmeyi sağlayan.

Ana Özellikler

Uygulama Senaryoları

Makine Aracı ve üretim hücresi kontrolü:256KB bellek, birden fazla eksenli karmaşık sıralamayı, araç yönetimi veritabanlarını ve PLC tabanlı tarif mantığını işliyor.PROFIBUS DP ustası, bir CP modülündeki bir raf yuvasını tüketmeden doğrudan uzaktan I / O istasyonlarına ve tahrik denetleyicilerine bağlanır.

PROFIBUS üzerinden dağıtılmış I/O:Makine bölümlerindeki ET 200M ve ET 200S uzaktan istasyonları, CPU 315-2 DP'nin DP portuna bağlanır. Alan kablolamaları her makine bölümüne yerel kalır; sadece PROFIBUS kablosu CPU rafına geri döner.

İzochron modlu koordineli hareket:Sensör verilerinin makine döngüsünün kesin olarak tanımlanmış bir aşamasında alınması gereken uygulamalar için, basınç kuvveti ölçümü, konveyör senkronizasyonu,konumlandırma geri bildirimi izokron DP işlevi veri alımını otobüs döngüsüne kilitler.

Kurulu S7-300 sistemleri için bakım yedek:CPU 315-2 DP etrafında inşa edilen birçok S7-300 kurulumları aktif üretim halinde kalmaktadır.ve Mikro Bellek Kartı yapısı STEP 7 programı modifikasyon olmadan orijinal sistemi korur.

Sık Sorulan Sorular

S1: CPU 315-2 DP ve CPU 315-2 PN/DP arasındaki fark nedir?

CPU 315-2 DP, MPI ve PROFIBUS DP'yi sadece PROFIBUS DP ve MPI üzerinden iletişim kuran sistemler için, 315-2 DP uygun bir seçimdir. Hem PROFIBUS DP hem de CPU'dan Ethernet/PROFINET gerektiren sistemler için 315-2 PN/DP'yi belirtin.

S2: Başarısız CPU'dan gelen Mikro Bellek Kartı yedeklemede yeniden kullanılabilir mi?

MMC'yi bozulmuş CPU'dan çıkarın ve yedek birime yükleyin.CPU, programı MMC'den STEP 7 bağlantısı olmadan güçlendirme sırasında yükler.Eğer MMC hasarlı veya eksikse, program bir STEP 7 V5.x arşivinden MPI aracılığıyla indirilmelidir.

S3: STEP 7 Klasik veya TIA Portal, CPU 315-2 DP için kullanılıyor mu?

STEP 7 Klasik V5.x (STEP 7 Profesyonel). TIA Portal, programlama için S7-300 CPU 315-2 DP'yi desteklemez. TIA Portal, S7-1500 ve S7-1200 ailelerini destekler;S7-300 sistemleri klasik STEP 7 ortamını gerektirir..

S4: PROFIBUS DP arayüzünde izokron mod ne sağlar?

Isochronous mod, CPU'nun tarama döngüsünü PROFIBUS DP otobüs döngüsüne faz kilitli bir ilişki içinde kilitler. Giriş verileri otobüs döngüsünün tanımlanmış, yeniden üretilebilir bir aşamasında yakalanır;Çıktı güncellemeleri başka bir tanımlanmış aşamada gerçekleşir.Hareket kontrolü ve yüksek hızlı ölçüm için, makine döngüsüne göre veri alımının zamanlaması önemli olduğunda,Bu determinizm asinkron operasyonun değişken tarama-büse faz titreşimini ortadan kaldırır..

S5: 6ES7315-2AH14-0AB0 nereden geliyor?

Kurulmuş S7-300 yedekleme pazarı aracılığıyla Siemens servis kanalları (stok mevcut olduğu sürece), endüstriyel otomasyon yedek parça satıcıları ve test edilmiş fazlalık tedarikçileri.CPU 315-2 DP, küresel olarak en yaygın olarak dağıtılan S7-300 CPU'larından biridir.Kurulu birimin etiketinden AH14 donanım revizyonunu teyit edin ve sipariş vermeden önce MMC gerekliliklerini doğrulayın.
