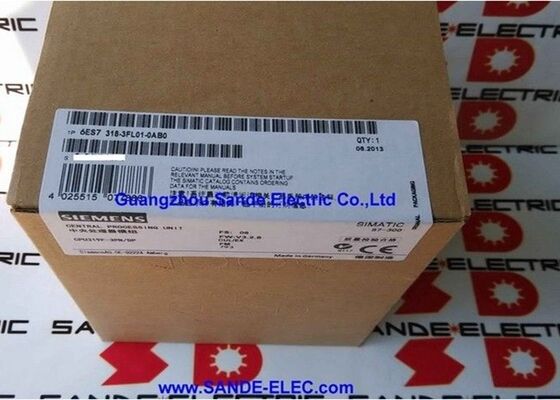

SIMATIC CENTRAL PROCESSING 6ES7318-3FL01-0AB0 6ES7 318-3FL01-0AB0 6ES7318-3FLO1-OABO

Siemens 6ES7318-3FL01-0AB0∙ SIMATIC S7-300 CPU 319F-3 PN/DP ∙ 2.5MB / MPI/DP + DP + PROFINET / Başarısızlık Korumalı / İzohron / Mikro Bellek Kartı Gerekli

S7-300 CPU aralığının tavanı ve neden "F" önemli

319F-3 PN/DP işlemci, SIMATIC S7-300 işlemci ailesinin en üstünde yer alır. "319" S7-300'deki en yüksek performans sınıfını tanımlar: 2.5MB çalışma belleği “ aralığın en büyüğü ” MPI/DP'yi kapsayan üç bağımsız iletişim arayüzü ile, PROFIBUS DP master/slave ve tek bir CPU modülünde entegre PROFINET.

"F", bunu standart CPU 319-3 PN/DP'den ayıran tanımlayıcı özelliktir.STAP 7 Güvenlik Gelişmiş ve F-FB'lerle yazılmış güvenlik programlarını standart kullanıcı programıyla birlikte çalıştırmak için sertifikalı bir arıza güvenli CPU ‡ belirler.CPU 319F-3 PN/DP, PROFIBUS DP veya PROFINET arayüzlerinde PROFIsafe F çevre cihazlarıyla birlikte SIL 3 (IEC 61508) ve PL e (ISO 13849) seviyesine kadar Güvenlik Enstrümanlı İşlevleri uygulayabilir.

For machine and process applications where functional safety is part of the original design — not added with hardwired safety relays after the fact — the F-CPU is the controller that handles both the standard machine logic and the certified safety logic from the same module.

Ana Özellikler

Üç Arayüz ✓ Bağımsız İletişim Kanalları

Üç arayüz konfigürasyonu aynı ağ için yedek değildir. Her biri farklı bir iletişim amacına hizmet eder:

MPI/DP (1. arayüz):Programlama terminal erişimi, MPI üzerinden HMI bağlantıları veya PROFIBUS DP master/slave işlevi.CPU 319F-3'ün aynı anda hem operatör paneline (MPI üzerinden) hem de PROFIBUS DP saha cihazı ağına bağlandığı tesislerde, her iki bağlantı da bu tek arayüzü kullanır.

PROFIBUS DP (2. arayüz):İkinci bağımsız PROFIBUS DP ağı. Örneğin iki DP ağında saha cihazı gruplarını ayırmakBir segmentte sürücüler ve diğerinde I/O istasyonları .

PROFINET (üçüncü arayüz):Ethernet tabanlı PROFINET IO, Ethernet üzerinden S7 iletişim ve Ethernet üzerinden SCADA/HMI bağlantıları.Entegre PROFINET bağlantı noktası, rafda ayrı bir CP 343-1 iletişim işlemci modülüne ihtiyaç duyulmasını ortadan kaldırır. Bir yuva tasarrufu ve sistem karmaşıklığını azaltır..

İzochron Modu Hareket Uygulamaları için Kesin Zamanlama

CPU 319F-3 PN/DP'deki izokron mod, PLC tarama döngüsünü faz kilitli bir ilişki içinde PROFIBUS DP veya PROFINET otobüs döngüsüne senkronize eder.Giriş verileri otobüs döngüsünün kesin olarak tanımlanmış bir aşamasında alınır., program çalıştırılır ve çıkışlar kesin bir şekilde tanımlanmış bir aşamada aynı saat kaynağına aktarılır.ve verilerin tekrarlanabilir bir makine döngüsü aşamasında alınması gerektiğinde hassas ölçüm, bu deterministik zamanlama, standart asinkron operasyonun değişken gecikme verisi alımını ortadan kaldırır.

Sık Sorulan Sorular

S1: CPU 319F-3 için "F" işareti ne anlama gelir ve standart CPU 319-3'ten nasıl farklıdır?

"F", STEP 7 Safety Advanced ve Siemens F-FB'leri kullanarak güvenlik programlarını uygulayabilen bir arıza güvenli CPU'yu tanımlar.Güvenlik programı, standart kullanıcı programı ile birlikte korunan bir F çalışma süresi ortamında çalışır., DP veya PROFINET arayüzlerinde PROFIsafe F çevre cihazlarına erişmek için. Standart CPU 319-3, yalnızca standart programları çalıştırır.Kurulu uygulama bir güvenlik programı içeriyorsa, CPU 319F-3 gerekli bir yedekleme; F olmayan varyant yerine geçemez.

S2: Entegre PROFINET, rafdaki CP 343-1 ihtiyacının yerini mi alıyor?

Evet, CPU 319F-3 PN/DP'nin entegre PROFINET arayüzü PROFINET IO denetleyici işlevini, Ethernet üzerinden S7 iletişimini,ve Ethernet üzerinden HMI bağlantıları ̇ CP 343-1 ile sağlanacak işlevlerCPU 319F-3 kurulumunun standart PROFINET iletişim ihtiyaçları için ek bir CP 343-1 gerekmez.Bu, CPU 319-3'e kıyasla bir raf yuvasını serbest bırakır (dahili PROFINET yok) + CP 343-1 kombinasyonu.

S3: Mikro Bellek Kartı kapasitesi ne kadar?

Kapasite, program boyutuna bağlıdır. Siemens Micro Memory Card S7-300 için 64KB, 128KB, 512KB, 2MB ve 4MB kapasitelerde mevcuttur.5MB çalışma belleği ve standart programla birlikte tam bir güvenlik programı, 4MB MMC, çoğu yapılandırmada uygun bir özelliktir. Kartı satın almadan önce yüklü sistemin STEP 7 proje yedeklemesinden gerekli kapasiteyi doğrulayın.

S4: İzohron mod hem PROFIBUS DP hem de PROFINET'te aynı anda kullanılabilir mi?

İzohron mod saati seçilen senkronizasyon arayüzünden türetilmiştir. PROFIBUS DP veya PROFINET. Her iki arayüz de standart konfigürasyonda aynı anda izohron master olamaz.Bir arayüz, senkronize döngü için saat kaynağını sağlar.STEP 7'deki standart OB61 örgütleme bloğu çerçevesi, seçilen arayüzün döngüsüne göre izokron tarama yürütülmesini yönetir.

S5: 6ES7318-3FL01-0AB0 nereden geliyor?

Siemens yedek parçası olarak, Siemens servis kanalları (Siemens Industry Mall,Servis merkezleri) ve kurulmuş S7-300 CPU yedek pazarı endüstriyel otomasyon yedek parça satıcıları ve test edilen fazlalık tedarikçileri. CPU 319F işareti (kötüye karşı güvenli) belirli bir sertifika sınıfıdır; değiştirmeyi kabul etmeden önce kurulu birimin etiketinden F işareti onaylayın.Bir standart CPU 319-3 güvenlik uygulamasında yerine geçemez..
