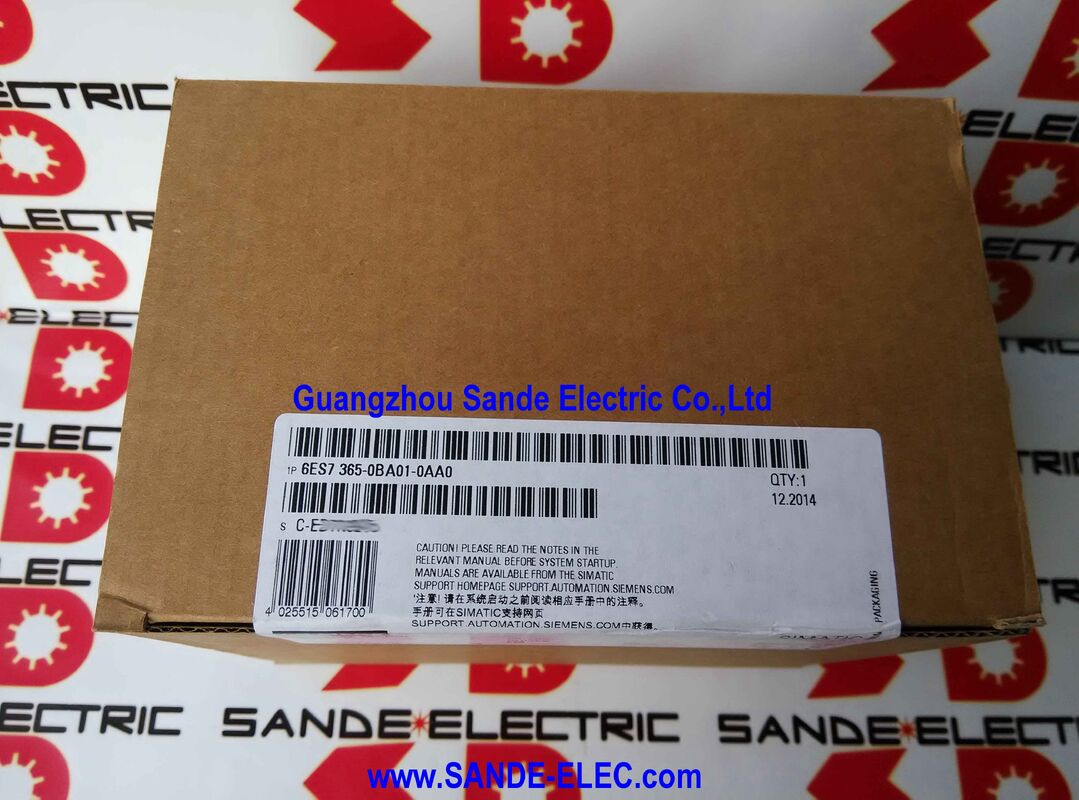

Arayüz modülü 6ES7365-0BA01-0AA0 6ES7 365-0BA01-0AA0 6ES7365-OBAO1-OAAO

Siemens 6ES7365-0BA01-0AA0 | SIMATIC S7-300 IM 365 — Genişletme Rafı Arayüz Modülü Çifti, 1m Bağlantı Kablosu, K-Bus Yok, 1.2A Güç Kaynağı, 40×125×120mm

Genel Bakış

Siemens 6ES7365-0BA01-0AA0 , SIMATIC S7-300 sisteminin tek raf sınırlarının ötesine geçmesini sağlayan IM 365 — arayüz modülü çiftidir. S7-300'ün standart arka paneli, CPU ve güç kaynağının yanı sıra 8 adede kadar sinyal, fonksiyon ve iletişim modülünü barındırır.

Bir makine veya işlem, tek bir rafın sağladığından daha fazla G/Ç noktası veya ek fonksiyon modülü gerektirdiğinde, IM 365 bu boşluğu doldurur: iki modül yuvası — biri merkezi rafta, biri genişletme rafında — iki raf arasındaki veri yolu haline gelir ve PLC'nin kullanılabilir modül konumlarını etkili bir şekilde genişletir.

Çiftli teslimat, IM 365'in pratik mühendislik iyileştirmelerinden biridir.

İki ayrı arayüz modülü sipariş etmek ve bir bağlantı kablosu temin etmek yerine, 6ES7365-0BA01-0AA0 fabrika eşleşmiş bir set olarak gönderilir: IM 365 gönderim modülü (raf 0 için), IM 365 alım modülü (raf 1 için) ve aralarına kalıcı olarak bağlı 1m'lik bir kablo. Modüller fabrika tarafından bir çift olarak test edilir, kablo ayrı bir konektör yerine entegredir ve devreye alma, her rafa bir modül takmaktan ibarettir.

Kablo uzunluğu 1m'dir — bu, iki rafın birbirine 1m mesafede, tipik olarak aynı kabin içinde veya bitişik DIN rayı bölümlerinde kurulması gerektiği anlamına gelir.

Anahtar Özellikler

K-Bus Yönlendirme Yok — Kritik Tasarım Kısıtlaması

IM 365'in en önemli teknik özelliği, sahip olmadığıdır: S7-300'ün iletişim veri yolunu (K-Bus veya C-Bus) genişletme rafına yönlendirmez.

Bu bir gözden kaçırma değildir — IM 365'in S7-300 genişletme hiyerarşisindeki yerini belirleyen kasıtlı bir mimari seçimdir.

İletişim veri yolu (K-Bus), belirli S7-300 modüllerinin — fonksiyon modülleri (FM'ler) ve iletişim işlemcileri (CP'ler) — CPU ile doğrudan iletişim kurduğu kanaldır.

Örneğin bir SIMATIC FM 355 PID kontrol modülü, K-Bus üzerinden CPU ile veri alışverişi yapar; bir FM 351 konumlandırma modülü de aynı şeyi yapar.

Bu modüllerin çalışması için K-Bus gereklidir. IM 365 ile bağlı bir rafa takıldıklarında, K-Bus onlara ulaşmaz ve CPU ile iletişim kuramazlar — bu da genişletme rafına kurulumlarını imkansız hale getirir.

Alternatif arayüz modülü — IM 360/361 çifti (gönder: 6ES7360-3AA01-0AB0, alım: 6ES7361-3CA01-0AB0) — K-Bus'ı genişletme raflarına yönlendirir ve FM'lerin ve CP'lerin genişletme raflarına takılmasına izin verir.

Karşılığında 360/361 çifti daha pahalı ve fiziksel olarak daha büyüktür ve kablo kalıcı olarak takılı değildir.

S7-300 genişletme gereksinimlerinin çoğu için — daha fazla dijital giriş ve çıkış modülü, daha fazla analog modül, standart sinyal modülleri için daha fazla kapasite eklemek — IM 365'in daha basit, daha düşük maliyetli mimarisi tamamen yeterlidir.

Güç Bütçesi — Toplam 1.2A, Raf Başına 0.8A

IM 365, merkezi raftaki güç kaynağından arayüz aracılığıyla çekilen genişletme rafının modül veri yolu için güç kaynağını sağlar.

IM 365 üzerinden kullanılabilen toplam akım, arka panel voltajında 1.2A'dır — bunun en fazla 0.8A'sı herhangi bir bireysel raftaki modüller tarafından tüketilebilir. Bu güç bütçesi, genişletme rafına takılabilen modül sayısını ve türünü sınırlar.

Çoğu standart S7-300 dijital sinyal modülü, arka panel 5V güç kaynağından 80–110mA tüketir. Sekiz standart 16 kanallı dijital giriş veya çıkış modülünden oluşan bir genişletme rafı, IM 365'in sağlayabileceğinin üst sınırına yakın yaklaşık 640–880mA çekecektir.

Daha yüksek akım çeken modüller (daha fazla akım çeken belirli analog modüller veya özel fonksiyon modülleri) için, yapılandırma kesinleşmeden önce genişletme rafının arka panel akımı toplanmalı ve 0.8A sınırı ile doğrulanmalıdır.

Genişletme rafının güç bütçesi IM 365'in sınırına yaklaştığında, mühendis ya modül sayısını sınırlamayı, istasyonu iki daha küçük rafa bölmeyi (yalnızca bir genişletme rafını destekleyen IM 365 ile mümkün değildir) veya genişletme rafında ayrı bir güç kaynağı modülüne yükseltmeyi düşünmelidir.

IM 360/361 Alternatifi — IM 365 Yeterli Olmadığında

IM 365'in tek bir genişletme rafı ile sınırlı olması ve K-Bus yönlendirmesini hariç tutması, belirli bir uygulama için IM 365 mi yoksa IM 360/361 mi olacağını belirleyen faktörlerdir.

Basit bir karar çerçevesi:

Kullanın IM 365 şunlar olduğunda: Yalnızca bir genişletme rafı gereklidir, genişletme rafındaki tüm modüller standart sinyal modülleridir (FM veya CP yok) ve birleşik arka panel akım yükü raf başına 0.8A sınırı içindedir.

Kullanın IM 360/361 şunlar olduğunda: Birden fazla genişletme rafı gereklidir (IM 360/361 üç adede kadar genişletme rafını destekler), genişletme raflarına fonksiyon modülleri veya iletişim işlemcileri takılmalıdır veya arka panel akım gereksinimleri IM 365'in besleme kapasitesini aşıyor.

IM 365'in tek çiftli, tek raflı, K-Bus'sız tasarımı, basit G/Ç genişletme uygulamaları için tam olarak eşleşir — ki bu da S7-300 genişletme ihtiyaçlarının çoğunluğunu temsil eder.

Bu uygulamalar için, tam IM 360/361 çözümünden daha düşük maliyet ve daha basit kurulumla gereken her şeyi sağlar.

SSS

S1: Tek bir S7-300 CPU hem IM 365 hem de IM 360/361 çiftini aynı anda kullanabilir mi?

Hayır. S7-300 CPU, bir genişletme arayüzü yapılandırmasını destekler — ya bir IM 365 çifti (bir genişletme rafı) ya da üç adede kadar IM 361 alım modülü ile bir IM 360/361 gönderim modülü. Bu arayüz türleri aynı S7-300 istasyonunda karıştırılamaz.

İkisi arasındaki seçim sistem tasarımı sırasında yapılmalı ve STEP 7'nin HW Config'indeki donanım yapılandırması, gerçekte takılı olan arayüz türünü yansıtmalıdır.

S2: IM 365 genişletme rafına takılabilecek maksimum sinyal modülü sayısı nedir?

Genişletme rafı, genişletme rafı için 0.8A'lık arka panel akım bütçesine tabi olarak en fazla 8 sinyal modülünü (merkezi raf ile aynı maksimum) barındırabilir.

Gerçek modül sayısı, takılı her modülün akım tüketimine bağlıdır — sekiz standart 16 kanallı dijital G/Ç modülünden oluşan bir raf tipik olarak bütçe dahilindedir; daha yüksek akım tüketen modüllerden oluşan bir raf daha az konuma sahip olabilir.

STEP 7 donanım yapılandırma aracı, toplam akım mevcut beslemeyi aşarsa yapılandırma hatalarını işaretleyecektir.

S3: Bağlantı kablosu kalıcı olarak takılıdır. Kablo hasar görürse ne olur?

1m'lik bağlantı kablosu sahada değiştirilemez — IM 365 modül çiftinin ayrılmaz bir parçasıdır. Kablo hasar görürse (kesilir, ezilir veya konektör hasar görürse), tüm IM 365 çifti değiştirilmelidir.

Bu, raflar arasındaki kablo yönlendirmesini planlarken dikkate alınması gereken bir bakım hususudur: kablo, mekanik hasardan koruyan kablo kanallarından geçirilmelidir ve rafların kabloyu germeden bakım için öne çekilmesine izin verecek yeterli servis döngüsüne sahip olmalıdır.

S4: IM 365 genişletme rafı farklı bir S7-300 raf türü olabilir mi (örneğin, farklı uzunlukta bir ray)?

Genişletme rafı, merkezi raf rayından farklı uzunluklarda olanlar da dahil olmak üzere herhangi bir standart S7-300 montaj rayı olabilir. IM 365 alım modülü, genişletme rafının montaj rayının en sol yuvasına takılır ve kalan yuvalar sinyal modülleri için kullanılabilir.

Genişletme rafındaki modüller şebekeden güç çekiyorsa, kendi S7-300 güç kaynağı modülünü (PS 307 serisi) gerektirir — ancak, modül karışımına bağlı olarak, genişletme rafında ayrı bir PS olmadan IM 365 bağlantısı aracılığıyla sağlanan 1.2A güç, arka panel güç ihtiyaçları için yeterli olabilir.

S5: IM 365 genişletmesi S7-300 tarama süresini etkiler mi ve genişletme rafındaki modüller için herhangi bir fonksiyonel kısıtlama var mı?

IM 365 aracılığıyla bir genişletme rafının eklenmesi, CPU tarama döngüsüne küçük bir ekleme yapar — CPU, genişletilmiş G/Ç'yi her taramada dahil etmelidir. Bu ek döngü süresi, standart uygulamalar için tipik olarak ihmal edilebilir düzeydedir.

Fonksiyonel kısıtlama K-Bus sınırlamasıdır: CPU ile K-Bus iletişimi gerektiren FM'ler (fonksiyon modülleri) ve CP'ler (iletişim işlemcileri) IM 365 genişletme rafına takılamaz ve orada doğru çalışmaz.

Standart dijital ve analog sinyal modüllerinde (SM 321/322/323/331/332/334 serisi) böyle bir kısıtlama yoktur ve genişletme rafında normal şekilde çalışır.
