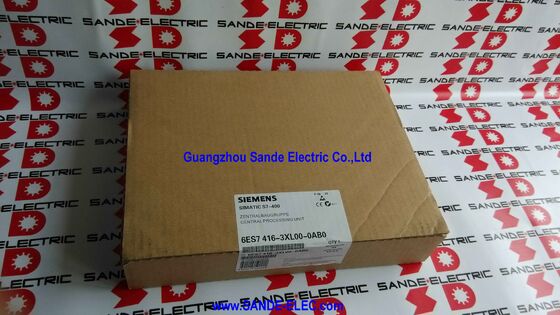

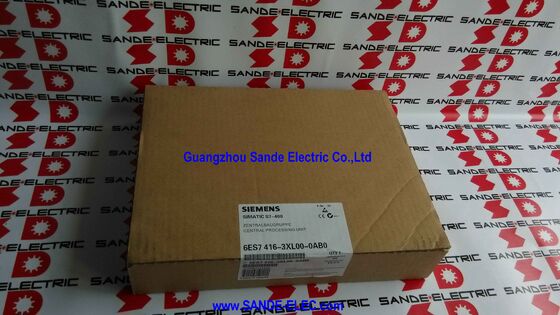

6ES7416-3XL00-0AB0∙ SIMATIC S7-400 CPU 416-3 ∙ 3.2MB / MPI/DP + PROFIBUS DP + IFM Arayüzü / Üç Arayüzlü Merkezi İşlem Birimi

Üç Arayüz 416-3'ün 416-2'ye Eklediği

CPU 416-3 ve CPU 416-2, her ikisi de S7-400 yüksek performanslı CPU'lar, ancak farklı mimari gereksinimlere hizmet ederler.İki iletişim arayüzü ile 6MB. CPU 416-3, üçüncü bir arayüz için bazı bellekleri (3,2 MB) değiştirir: IFM konektörü.

Üçüncü arabirim, IFM (Arayüz Modülü) için belirlenmiştir ve S7-400 çok raklı yapılandırmalarda doğrudan raflar arası iletişim için fiziksel bağlantı sağlar.Standart IM 460/461 arayüz modülü çifti arka plan otobüs uzantısını işlediğinde, CPU 416-3'ün özel IFM arayüzü, standart bir I/O yuvasını tüketmeden merkezi raf ve özel genişleme raf mimarileri arasında doğrudan senkronize iletişim sağlıyor.

İlk arayüz (MPI / DP, 12 Mbit / s) programlama erişimini, HMI bağlantılarını ve PROFIBUS DP master / slave operasyonunu kapsar.Üçüncü IFM arayüzü, her üçünü gerektiren kurulumlar için bağlantı mimarisini tamamlar..

Ana Özellikler

CPU 416-2 vs. CPU 416-3

The CPU 416-3 is the correct specification when the third IFM interface is a required part of the installed system design — typically in multi-rack architectures that use the IFM connection for direct CPU-to-expansion-rack communicationProgram ve veri belleği kapasitesi birincil tasarım sürücüsü olduğunda CPU 416-2 daha iyi bir seçimdir.

Uygulama Senaryoları

IFM senkronizasyonu ile çok raklı S7-400 sistemleri:CPU-rack iletişim mimarisinin çift PROFIBUS DP ağlarının yanı sıra IFM arayüzünü gerektirdiği büyük süreç denetleyicileri.

Yüksek kanal sayısına sahip işlem otomasyonu:3.2MB, birçok PROFIBUS DP segmentinde yüzlerce I/O noktasını yöneten önemli kontrol programları için yeterli bellek sağlar.

Kurulu CPU 416-3 sistemlerinde değiştirme:Tam 6ES7416-3XL00-0AB0 parça numarası, kurulu sistemin üç arayüz mimarisini ve donanım konfigürasyonunu korur.

Sık Sorulan Sorular

S1: IFM arayüzü CPU 416-3'de ne için kullanılır?

IFM (Interface Module) arayüzü, S7-400 çok raklı yapılandırmalarda CPU'yu belirli raflar arası iletişim modülleriyle bağlar.Standart PROFIBUS DP veya MPI arayüzlerini kullanmadan CPU ve genişleme rafı donanımı arasında doğrudan bir veri yolu sağlarBelirli IFM modülleri ve raf mimarisi bu arayüzün işlevsel kullanımını belirler.

S2: Mevcut bir sistemde CPU 416-3'ü bir CPU 416-2 ile değiştirmek mümkün mü?

Sistem IFM arayüzünü kullanırsa doğrudan değil. CPU 416-2'nin üçüncü bir IFM arayüzü yoktur. Bunun yerine sistemden IFM bağlantısını kaldırır ve donanım yapılandırması değişiklikleri gerektirir.IFM arayüzü yüklü sistemde aktif değilse, CPU 416-2 kullanılabilir olabilir, ancak bellek farkı (5.6MB vs 3.2MB), 416-2'deki daha büyük programların sorunsuz çalışması anlamına gelirken, çok büyük programlar 416-3'e sığmaz.

S3: CPU 416-3 için en fazla genişleme raf sayısı nedir?

S7-400 CPU 416 ailesi, 21'e kadar genişleme rafını destekler.S7-400 sistem belgelerinde, IM 460/461 arayüz modülü türlerine ve IFM bağlantı düzenine dayanan kesin sınırlar belirlenir..

S4: CPU 416-3 için hangi programlama aracı gereklidir?

STEP 7 Classic (V5.x), CPU 416-3 dahil olmak üzere S7-400 CPU'ları için birincil programlama ve yapılandırma aracıdır.ve program indirimi hep STEP 7'de yapılır.. TIA Portal'ın belirli S7-400 CPU'ları için desteği yüklü firmware sürümüne karşı doğrulanmalıdır.

S5: CPU 416-3 için hangi bellek yedekleme seçeneği mevcut?

S7-400 CPU'ları, programı uçucu olmayan bir şekilde depolayan RAM / Flash tabanlı bir bellek kartı (Hatı Kartı S7-400) kullanır.Hafıza kartı pil yedekleme olmadan programı korur, ancak saklayıcı veriler (sayıcılar, bayraklar, zamanlayıcılar) pil yedeklemesini gerektirir.
