6FC211-0BA01-0AA4 Analog Sürücü Arayüzü 6FC2 11-0BA01-0AA4 6FC211-OBAO1-OAA4

Siemens 6FC211-0BA01-0AA4 | SINUMERIK ADI4 — 4 Eksen için Analog Sürücü Arayüzü, PROFIBUS DP Üzerinden, 24V DC Giriş, ±10V Analog Ayar Noktası Çıkışı, TTL/SSI Kodlayıcı, Sürüm D

Genel Bakış

Siemens 6FC211-0BA01-0AA4 , Siemens'in Çin'in Nanjing şehrindeki CNC'ye özel üretim birimi tarafından üretilen ADI4 (4 Eksen için Analog Sürücü Arayüzü)'dür. ADI4 donanımının D Sürümü olarak bu modül, ürün yaşam döngüsünde olgun bir revizyonu temsil eder, birikmiş tasarım iyileştirmelerini içerirken SINUMERIK ADI4 spesifikasyonu ile tam işlevsel ve yazılım uyumluluğunu korur.

ADI4'ün mühendislik rolü, CNC makine aletlerinin yenilenmesi ve hibrit kurulumlarda kalıcı bir entegrasyon zorluğuna hitap eder: SINUMERIK CNC'ler, servo ve iş mili sürücüleriyle PROFIBUS DP üzerinden dijital protokol mesajları aracılığıyla iletişim kurar, ancak geniş bir analog servo amplifikatör tabanı — yaygın olarak kullanılan SIMODRIVE 611 analog serisi ve birçok üçüncü taraf servo amplifikatör dahil — yalnızca ±10V analog voltaj sinyalleri olarak hız komutları kabul eder.

ADI4 olmadan, bir sistem tasarımcısı ya tüm sürücüleri değiştirmek (yüksek maliyet, uzun kesinti süresi) ya da modern CNC'den vazgeçmek (programlama yeteneği ve teşhis özelliklerini kaybetmek) ile karşı karşıya kalır. ADI4 bu seçeneği ortadan kaldırır.

Eşit mesafeli veri yolu üzerinde bir PROFIBUS DP kölesi olarak bağlanan modül, her veri yolu döngüsünde CNC'den dijital hız ayar noktaları alır, bunları dört çıkış kanalında ±10V analog voltajlara dönüştürür ve aynı anda her eksenden artımlı veya SSI kodlayıcı geri bildirimini okur.

Kodlayıcı verileri dahili olarak işlenir, PROFIDrive profil mesaj çerçevelerine paketlenir ve PROFIBUS üzerinden CNC'ye geri gönderilir — fiziksel sürücüler analog olsa bile CNC denetleyicisine dijital biçimde gerçek zamanlı konum ve hız gerçek değerleri sağlar.

CNC için ADI4, dört dijital servo eksen sunar; sürücüler için ise dört geleneksel ±10V analog komut sinyali sunar. Her iki taraf da beklediği arayüzü görür.

Anahtar Özellikler

Sürüm D Donanımı — Pratikte Ne Anlama Geliyor

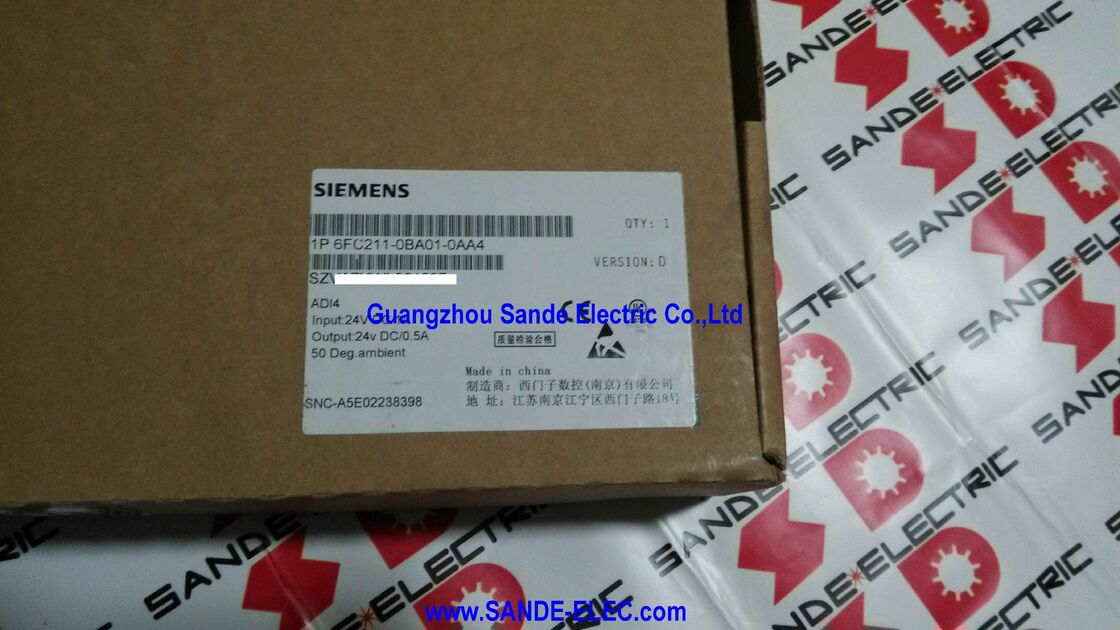

Ürün etiketindeki "SÜRÜM: D" işareti, bu ADI4 biriminin donanım revizyonunu belirtir. Siemens, fiziksel donanım tasarımındaki değişiklikleri — bileşen güncellemeleri, PCB düzeni revizyonları veya üretim iyileştirmeleri — izlemek için ardışık sürüm harflerini (A, B, C, D...) kullanır; işlevsel spesifikasyon ve yazılım arayüzü sürümler arasında tutarlı kalır.

ADI4'ün D Sürümü, tasarımın olgunluğundan faydalanan geç aşama bir revizyondur.

Herhangi bir gömülü hareket kontrol modülünün erken donanım sürümleri, belirli operasyonel kenar durumları, bileşen toleransları veya belirli kurulum koşulları altındaki EMC performansı ile ilgili hatalar içerebilir. Daha sonraki sürümler, hedeflenmiş donanım değişiklikleri aracılığıyla bunlara hitap eder.

Bu dönemin üretim partilerinden elde edilen D Sürümü birimleri, makine kurulumu veya değişimi için güvenilir, iyi karakterize edilmiş bir donanım tabanı temsil eder.

Devreye alma mühendisinin bakış açısından, tüm ADI4 donanım sürümleri SINUMERIK Toolbox veya SIMOTION SCOUT aracılığıyla aynı şekilde yapılandırılır — sürüm harfi herhangi bir parametre ayarını, PROFIBUS yapılandırma adımını veya eksen atama prosedürünü değiştirmez.

Eşit Mesafeli PROFIBUS DP — Pazarlık Edilemez Gereksinim

ADI4'ü belirlemeden önce açıkça anlaşılması gereken bir gereksinim vardır: standart asenkron DP segmentinde değil, yalnızca eşit mesafeli (izokron) PROFIBUS DP üzerinde çalışır.

Standart PROFIBUS DP, değişken döngüler arası zamanlamayla çalışır — ana bilgisayar, köleleri olabildiğince hızlı sorgular, ancak her veri yolu döngüsünün tam başlangıç zamanı biraz değişir.

Bu değişkenlik, G/Ç modülleri için önemsizdir ancak servo kontrolü için ölümcüldür: CNC, hız ayar noktasının ne zaman uygulandığını ve kodlayıcı gerçek değerinin ne zaman yakalandığını tam olarak bilmelidir, aksi takdirde hız ve konum denetleyicileri işleme için gereken bant genişliği ve sertlikle işlev göremez.

Eşit mesafeli PROFIBUS DP, CNC'nin dahili konum kontrol döngüsüne senkronize edilmiş sabit, tekrarlayan bir veri yolu döngü süresi (Tdp) uygular.

Veri yolu üzerindeki her cihaz — ADI4 dahil — her Tdp periyodu içindeki deterministik zaman dilimlerinde iletim ve alım yapar.

ADI4, alınan dijital ayar noktasını her döngüde sabit bir noktada analog çıkışlarına uygular ve kodlayıcı sayacı durumunu aynı sabit noktada yakalar, bu da CNC'ye tutarlı, gecikmesi bilinen bir geri bildirim yolu sağlar.

ADI4 tarafından desteklenen minimum Tdp 2ms'dir — bu da konum kontrol döngüsünün 500Hz'e kadar çalışmasına izin verir.

Çoğu geleneksel frezeleme, tornalama ve taşlama uygulamaları için bu tamamen yeterlidir.

Eşit mesafeli PROFIBUS modu, SINUMERIK başlangıç araçları veya STEP 7/TIA Portal'ın izokron DP yapılandırması aracılığıyla etkinleştirilir ve yapılandırılır.

Analog Çıkış ve Kodlayıcı Girişi — Bağlantı Detayları

Analog çıkış (X3 konektörü): Dört adet ±10V DC analog çıkış kanalı, her eksen sürücüsünün hız referans girişine (Nset veya ±10V terminali) bağlanır. Kablolar, kalkanı sürücü kabininin PE rayına topraklanmış, korumalı bükümlü çift olmalıdır.

Düşük seviyeli voltaj sinyalindeki indüklenmiş gürültüyü önlemek için analog sinyal kablolarını güç kablolarından uzağa yönlendirmek esastır — ±10V ayar noktasındaki 10–20mV'luk gürültü bile tam hızda %0.1–0.2 hız hatası anlamına gelir, bu da zamanla konum döngüsünde birikir.

Kodlayıcı girişi (X4-1, X4-2, X5-1, X5-2 konektörleri): Dört kodlayıcı giriş konektörünün her biri, bir TTL (5V diferansiyel, RS422) artımlı kodlayıcıyı veya bir SSI mutlak kodlayıcıyı kabul eder.

Modülün 24V DC çıkış gücü (24V / 0.5A), kodlayıcıları aynı konektör aracılığıyla besler — 24V HTL kodlayıcıları kullanan eksenler için ayrı bir 24V kodlayıcı beslemesi ihtiyacını ortadan kaldırır, ancak 5V RS422 kodlayıcıları modülün dahili 5V beslemesinden güç çeker.

Kodlayıcı sinyalleri, ADI4'ün dahili sayıcı ve enterpolasyon devresi aracılığıyla işlenir: her artımlı kodlayıcının A/B karesel darbeleri, PROFIBUS üzerinden CNC'ye iletilmeden önce ×4 kenar algılaması ile sayılır, ardından ek ince çözünürlüklü yedek bitler olarak 2048 ile çarpılır.

Bu, devir başına 2500 darbe/devir kodlayıcıya, CNC konum denetleyicisi tarafından görüldüğü üzere devir başına 20 milyondan fazla sayım etkili çözünürlük sağlar — sürücü sisteminin mekanik doğruluğunu fazlasıyla aşar ve konum döngüsünün kodlayıcı nicelemesiyle sınırlanmamasını sağlar.

Kurulum Ortamı ve Düşürme Hususları

Etiket, maksimum ortam sıcaklığı olarak 50°C'yi belirtir. Bu, kontrol kabini içindeki ADI4'ü çevreleyen havanın sıcaklığıdır, kabin dış sıcaklığı değil. Özellikle servo amplifikatörler ve önemli ısı üreten güç kaynakları da barındıran yoğun paketlenmiş panellerde, dahili kabin sıcaklığı harici ortam sıcaklığını önemli ölçüde aşabilir.

Kabin termal yönetimi (havalandırma, ısı eşanjörleri, fan soğutma), panel içindeki ADI4'ün konumunun 50°C'yi aşmamasını sağlamalıdır.

ADI4 yalnızca kapalı bir kontrol kabini içinde çalışmak üzere derecelendirilmiştir — açık kurulum izin verilmez.

Muhafaza, makine aleti ortamlarında kaçınılmaz olarak bulunan iletken toz ve metal parçacıklara karşı gerekli korumayı sağlar.

ADI4 muhafazasındaki koruyucu toprak vidası (M6), modülün şasi toprağının düzgün bir şekilde referanslanmasını ve EMC performansının korunmasını sağlamak için kabinin PE rayına bağlanmalıdır.

SSS

S1: 6FC211-0BA01-0AA4, 6FC5211-0BA01-0AA4 ile aynı ürün müdür ve birbirinin yerine kullanılabilir mi?

Her ikisi de ADI4 ürün adını taşır ve aynı işlevi yerine getirir — PROFIBUS DP üzerinden 4 eksen için analog sürücü arayüzü. 6FC211 ön eki Siemens Nanjing (Çin) üretim hattını tanımlarken, 6FC5211 küresel/Avrupa pazar parça numarasıdır.

Her iki varyant da aynı SINUMERIK ADI4 işlevsel spesifikasyonuna göre üretilir ve CNC'nin başlangıç araçlarında aynı şekilde yapılandırılır. Çoğu makine aleti uygulamasında birbirinin yerine kullanılabilirler.

Ancak, belirli bir makine için yedek parça olarak sipariş verirken, teslimat evrakındaki veya makine belgelerindeki parça numarası eşleştirilmeli ve herhangi bir CNC tarafı donanım yapılandırması, yedek birimin PROFIBUS GSD dosya sürümünün mevcut NCU yazılımı tarafından kabul edildiğini doğrulamak için doğrulanmalıdır.

S2: Çıkış "24V DC / 0.5A" olarak listelenmiştir. Bu ayrı bir güç kaynağı çıkışı mı, yoksa kodlayıcı beslemesi mi?

ADI4 üzerindeki 24V DC / 0.5A çıkışı, ADI4'ün kodlayıcı giriş kanallarına bağlı HTL kodlayıcıları (24V besleme gerektiren) besleyen regüle edilmiş, kısa devre korumalı bir 24V çıkışı olan kodlayıcı güç kaynağıdır.

0.5A sınırı, dört kodlayıcı kanalının tümü için mevcut toplam birleşik akımdır; her kodlayıcı tipik olarak 50–200mA çeker. Toplam 0.5A bütçesini aşan kodlayıcılar harici bir 24V besleme gerektirir.

TTL (5V) kodlayıcıları, ADI4'ün kendi dahili 5V beslemesinden güç çeker ve 24V / 0.5A çıkışını tüketmez.

S3: ADI4'te PROFIBUS adresi nasıl ayarlanır ve yeni bir adres ne zaman geçerli olur?

PROFIBUS adresi, ADI4 modülündeki DIL anahtar bloğu S2 kullanılarak ayarlanır. Anahtarlar adresi ikili formatta kodlar; kabul edilebilir adres aralığı 1 ila 125'tir (rezerveli adresler hariç PROFIBUS standart adreslemesi).

Yeni ayarlanan bir adres yalnızca bir güç kapatma/açma döngüsünden sonra geçerli olur — modül güçteyken anahtar konumunu değiştirmek aktif adresi hemen değiştirmez. S2'de ayarlanan adres, CNC'nin donanım yapılandırmasında (Toolbox veya HW Config) bu ADI4'e atanan köle adresiyle tam olarak eşleşmelidir; bir uyumsuzluk, ADI4'ün başlangıçta PROFIBUS DP halkasına katılamamasına neden olur.

S4: Aynı PROFIBUS DP halkasında iki ADI4 modülü yapılandırılabilir mi ve toplam maksimum eksen sayısı nedir?

Birden fazla ADI4 modülü, her biri kendi PROFIBUS adresine ve dört analog eksen kanalına sahip olarak aynı eşit mesafeli PROFIBUS DP halkasında çalışabilir.

CNC türüne (802D, 840D, 840Di) bağlı olarak tipik olarak CNC sistemi başına dört adede kadar ADI4 modülü yapılandırılabilir, bu da tam ADI4 tabanlı bir sistemde toplam maksimum 16 analog sürücü ekseni sağlar.

Her modül benzersiz bir PROFIBUS adresinde olmalı ve tüm ADI4 kölelerinin yanı sıra diğer DP kölelerinin birleşik PROFIBUS iletişim yükü, tüm ADI4 modüllerinin karşılayabileceği minimum eşit mesafeli döngü süresi (Tdp ≥ 2ms) içinde kalmalıdır.

S5: Sorun giderme sırasında ADI4'ün LED göstergeleri ne gibi teşhis bilgileri sağlar?

ADI4, her biri arıza durumuna bağlı olarak iki durum gösteren iki çift işlevli LED'e (H1 ve H2) sahiptir:

H1 (PW/TMP): Sabit yandığında, normal güç açık durumunu gösterir.

H1 bir TMP (sıcaklık) hatası gösterdiğinde, modülün dahili sıcaklığının koruma eşiğini aştığını — yetersiz kabin havalandırması veya modülün bulunduğu yerdeki aşırı ortam sıcaklığı sonucu oluşabilecek bir aşırı ısınma durumu olduğunu belirtir.

H2 (EXCH/RDY): Normal çalışmada, H2 sabit yandığında modülün hazır olduğunu ve aktif PROFIBUS iletişiminde (RDY) olduğunu gösterir. H2 yanıp sönmesi, bir PROFIBUS mesaj çerçevesi değişiminin (EXCH) aktif olarak gerçekleştiğini gösterir — başlangıç müzakeresi veya parametre indirme sırasında.

H1 yanarken H2 kapalı olması tipik olarak PROFIBUS bağlantısının fiziksel katmanda kurulduğunu ancak döngüsel veri alışverişi olmadığını gösterir — PROFIBUS adres eşleşmesini ve CNC donanım yapılandırmasını kontrol edin.
