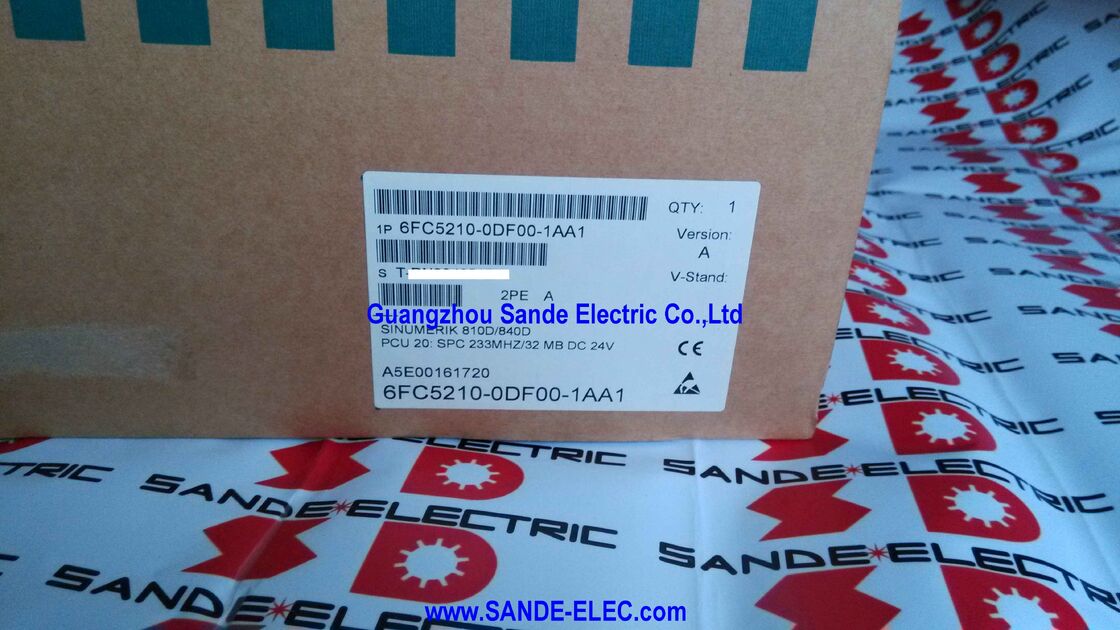

Bilgisayarlı sayısal kontrol 6FC5210-0DF00-1AA1 6FC5 210-0DF00-1AA1 6FC521O-ODFOO-1AA1

Siemens 6FC5210-0DF00-1AA1. SINUMERIK 810D/840D PCU 20 SPC 233MHz / 32MB DRAM / 16MB Flash, 24VDC, HMI gömülü, 6'ya kadar arayüz dili, CF / PCMCIA Yazılım Güncelleştirmesi

PCU20 donanım üretimi dizisinde konum:

• 6FC5210-0DF00-0AA0: 166MHz / 16MB DRAM / 8MB Flash
• 6FC5210-0DF00-0AA1: 166MHz / 32MB DRAM / 16MB Flash
• 6FC5210-0DF00-1AA0: 233MHz / 32MB DRAM / 8MB Flash
• 6FC5210-0DF00-1AA1: 233MHz / 32MB DRAM / 16MB Flash (bu birim)
• 6FC5210-0DF00-0AA2: 266MHz / 32MB DRAM / 16MB Flash
• 6FC5210-0DF00-1AA2: 333MHz / 32MB DRAM / 16MB Flash
• 6FC5210-0DF00-1AA3: 500MHz / 32MB DRAM / 16MB Flash

SINUMERIK 840D/810D Sistem Mimarlığında PCU 20

Anlamak içinSiemens 6FC5210-0DF00-1AA1SINUMERIK 840D sisteminde nerede olduğunu görmemize yardımcı oluyor.

840D mimarisi CNC işlevlerini fiziksel olarak ayrı iki birim arasında bölüyor.NCU (Sayısal Kontrol Birimi)vePCU (Panel Kontrol Birimi):

BuNCU(genellikle makinenin sürücü dolabında kendi kutusunda yer alan) makinenin hesaplama çekirdeğidir: NC çekirdeğini çalıştırır, parça programlarını yürütür, eksen yörüngelerini interpolar,Servo pozisyon döngülerini kapatır., PROFIBUS saha otobüsünü sürücülere ve I/O modüllerine yönetir ve PLC'yi çalıştırır.

NCU gerçek zamanlı işlem matematiklerini yapar.

BuPCUİnsan-makine arayüzü bilgisayarıdır Araç verileri, makine parametreleri) ve SINDNC ağını ve RS-232 iletişimini harici PC'lere ve DNC sistemlerine sağlar.

PCU, MPI/PROFIBUS bağlantısı üzerinden NCU'ya ve ayrı bir bağlantı aracılığıyla operatör panelini önüne bağlanır.

PCU 20, özellikle bu kavramın kompakt, Flash tabanlı uygulanmasıdır: Döner sabit disk, işletim sistemi ve HMI yazılımı olmadan,Tek kartlı bir SPC (Siemens PC) işlemcisinde çalışan.

PCU 20 çalışıyor.HMI gömülü-SINUMERIK operatör arabiriminin tamamını (parça programı düzenleme, makine işletim, araç yönetimi,parametre erişimi, teşhis, simülasyon) daha büyük PCU 50'de çalışan HMI Advanced yazılımına kıyasla daha az ayak izi ile uygulanmaktadır.

6FC5210-0DF00-1AA1'in bir çalışan makine üzerindeki rolü, operatöre makineyi çalıştırmak için ihtiyaç duydukları tüm bilgileri sunmaktır.aktif program bloğu, alarm mesajları, araç verileri ve makinenin işleyişini değiştiren tüm girişleri kabul etmek için.NCU'nun kendisi mükemmel çalışıp çalışmadığından bağımsız olarak makine kör ve kontrol edilemez..

Ana Özellikler

16MB Flash 8MB Flash karşısında Neden Flash Boyutu İşlevsel Önemlidir

6FC5210-0DF00-1AA1, -1AA0 varyantından (aynı 233MHz CPU, ancak sadece 8MB Flash) ayırt eden 16MB'lık iç Flash'a sahiptir.

Bu fark tamamen akademik değildir: Flash boyutu, PCU 20'de aynı anda kaç tane HMI arayüz dili kurulabileceğini belirler.

Onunla8MB Flash, PCU 20'nin Flash görüntüsü iki dili ¢ tipik olarak İngilizce ve bir ek dil tutabilir.

Makine operatörü, bu iki dil arasında makine verileri MD 9003 (FIRST_LANGUAGE) aracılığıyla geçiş yapabilir, ancak üçüncü bir dil eklemek için Flash görüntüsünü yeniden yapılandırmak ve yazılımı yeniden yüklemek gerekir.

Onunla16MB Flash, en fazlaAltı dilTek bir yazılım görüntüsüne dahil edilebilir.

Standart dil kümesi, İngilizce, Almanca, Fransızca, İtalyanca, İspanyolca ve Basitleştirilmiş Çinceyi kapsar. Ek diller isteğe bağlı dil CD'leri (6FC5253-6BX10-_XG0) aracılığıyla mevcuttur.

Aynı makine modelini birden fazla pazara satan makine üreticileri için veya operatörlerin farklı diller konuştuğu fabrikalar için,16MB Flash varyantı doğru bir özelliktir çünkü birden fazla Flash görüntü varyantı olmadan çok dilli işleyişi kabul eder..

Pratik bakım etkileri: bir yedek PCU 20 satın alırken, makinenin mevcut ABB yedek dosyasının 16MB veya 8MB'lık bir Flash biriminden oluşturulduğunu doğrulayın.

16MB'lık bir Flash görüntüsü 8MB'lık bir Flash PCU'ya yüklenemez.ancak 8MB'lık bir resim 16MB'lık bir Flash birimine yüklenebilir 16MB'lık varyant bu nedenle tam Flash varyantı onaylanmadığı takdirde daha esnek bir yedek seçenektir.

Yazılım yedekleme, geri yükleme ve güncelleme ABB Dosyası ve CF Kart İşlemi

6FC5210-0DF00-1AA1 tüm işletim yazılımını depolar. OS ortamı, HMI Embedded uygulaması, makine özel yapılandırması (alarm metinleri, görüntüleme makine verileri, döngü derlemeleri,OEM özelleştirmeleri), ve dil dosyaları 16MB'lık Flash'ta bir Flash görüntüsü olarak.

Bu görüntü bir ABB (Uygulama Yedekleme) dosyası olarak ihraç edilebilir ve tam makine özel yazılım konfigürasyonunu bir PCU 20'den diğerine taşıyan bir yedek birime ithal edilebilir.

Bir ABB yedekleme oluşturuyor:PCU 20 çalıştırıldığında, yazılım kurulum aracı (CD'den seri kablo üzerinden bağlı bir bilgisayarda çalıştırılır,veya PCU 20'nin kendi menüsünden başlatılırken tuş 6'ya basarak) ABB dosyasını oluşturur ve bir PCMCIA doğrusal flash kartına veya kompakt bir flash kartına yazar (bir CF-PCMCIA adaptörü kullanarak).

ABB dosyasının adı PCU_20.ABB'dir.

Bir yedek üniteye geri getirmek:Bir PCU 20 arızalanır ve yedek birim alınırsa,ABB dosyası, CF/PCMCIA kartından yeni birime aynı başlatma prosedürünü kullanarak yüklenir (başlatma sırasında seri numarası görüntülendiğinde 6 tuşuna basılır).

Değiştirme birimi, orijinal makinenin tüm yazılım görüntüsünü alır. Tüm makine özel özelleştirmeleri de dahil olmak üzere.

Geri yükleme işlemi için PC bağlantısı gerekmez.

Yazılım yükseltme yolu:Siemens, PCU 20 serisi için periyodik olarak güncellenmiş HMI Embedded yazılım sürümleri yayınladı (versiyon numaralandırımı HMI Embedded sürümünü takip eder, örneğin, V6.5).Her yazılım sürümü işlevsellik ekler, yazılım hatalarını düzeltir ve alarm metin kütüphanesini güncelledi.

6FC5210-0DF00-1AA1'e aynı CF kartı kurulum prosedürü ile yazılım yükseltmeleri uygulanabilir.Yükseltme talimatlarında belgelendiği gibi yükseltmeden sonra tekrar uygulanan makine özel verileri ile.

Makinenin PCU 20 arızasını tespit etmek

Bir SINUMERIK 810D/840D makinesi çalışmazsa veya operatör arayüzünü kaybederse,Bir PCU 20 arızasını bir NCU arızasından veya operatör paneli arızasından ayırmak, yedek donanım sipariş etmeden önce çok önemlidir.. PCU 20 arızaları tipik olarak birkaç yollardan birinde görülür:

Gösteri yok, bot yok.Bu PCU 20 güç kaynağı arızası, Flash bozulması, başlatma dizisinin tamamlanmasını engelleme,veya PCU 20 kartında donanım arızası.

Ekran PCU 20'nin başlatılmasını gösteriyor ama HMI yüklenmiyor:PCU 20, seri numarasının görüntülendiği noktaya yüklenir (key 6 için başlatma menüsü ipucu), ancak HMI yazılımı yüklenemez.

Bu genellikle Flash belleğinin bozulduğunu veya uyumsuz bir yazılım görüntüsünü gösterir. Flash görüntüsü, önceki bir yazılım güncellemesi sırasında bir güç kesintisi nedeniyle kısmen bozulmuş olabilir.

HMI yükleniyor ama NCU iletişim başarısız:Ekranda HMI arayüzü görünür, ancak ekran NCU iletişim kaybı veya MPI bağlantı hataları ile ilgili alarm mesajları gösterir.

Bu senaryoda, PCU 20 donanımı işlevsel olabilir, ancak PCU 20 ile NCU arasındaki MPI iletişim kablosu hasar görmüş veya NCU'nun kendisi arızalı olabilir.

Aralıklı dondurma veya yeniden başlatma:HMI, çalışma sırasında dondurulur veya kendiliğinden yeniden çalıştırılır.

Bu PCU 20 işlemci veya bellek hatalarını gösterebilir, eski birimlerde Flash bozulması,veya elektrik kaynağı istikrarsızlığı (PCU 20 sabit 24V DC gerektiriyor ‡ voltaj dalgalanması veya geçiciler düzensiz davranışa neden olabilir).

Service engineers should use the PCU 20's built-in diagnostic outputs (the LED indicators on the PCU 20 board) and the NCU's own diagnostic status to establish which component is at fault before replacing the PCU 20.

PCU 20 vs PCU 50 ¢ Doğru platformu seçmek

PCU 20 ve PCU 50, SINUMERIK 810D/840D için geçerli HMI üniteleridir, ancak farklı yetenek seviyelerini temsil eder:

BuPCU 20(bu birim) HMI Embedded çalışır: Flash tabanlı, döner sabit disk yok, daha düşük işlemci hızı (en yüksek varyantta 500MHz'e kadar), standart makine aracı operatör arayüzü fonksiyonları için tasarlanmıştır.

HMI Advanced'i çalıştıramaz. 3 boyutlu simülasyon, ShopMill / ShopTurn grafik programlama ve CNC HMI ile birlikte Windows uygulamalarını açma gibi özellikleri ekleyen PC tabanlı genişletilmiş HMI.PCU 20 ayrıca HMI Gelişmiş gerektiren Yönet MyMachines veya ek Siemens seçenek yazılım paketleri barındıramaz.

BuPCU 50(örneğin, 6FC5210-0DF01-0AA0) Pentium sınıfı bir işlemci üzerinde HMI Gelişmiş çalıştırır, Windows NT/2000/XP, ve SINUMERIK yazılım seçeneklerinin tam yelpazesini destekler.

Daha büyük, daha pahalı ve düzgün bir şekilde bakım sağlanan bir sabit disk gerektirir. Hard disk, üretim ortamlarında PCU 50 ünitesinde en yaygın arıza noktasıdır.

PCU 20'nin HMI Embedded, standart makine aracı işlemlerinin büyük çoğunluğu için makine operatörü ve bakım mühendisinin ihtiyaç duyduğu her şeyi sağlar: parça programı yönetimi,Araç tazminatı, makine parametre erişimi, teşhis ekranları ve üretim raporlamaları.

PCU 50, makine üreticisi grafik programlama, 3 boyutlu simülasyon veya HMI Embedded üzerinde çalışmayan özel Siemens yazılım paketleri için HMI Advanced'i belirlediğinde uygundur.

Orijinal makine özelliği PCU 20'yi kullandığında, aynı veya uyumlu bir PCU 20 varyantı ile değiştirme (Orijinal'den ABB dosyasını kullanarak) doğru bakım stratejisidir.

Başarısız bir PCU 20'yi değiştirmek için PCU 50'ye yükseltmek prensipte mümkündür, ancak farklı yazılım kurulumu, farklı fiziksel montaj,ve potansiyel olarak farklı MPI/operatör panelli kablolama .

Sık Sorulan Sorular

S1: -1AA1'in 233MHz işlemcisi var. 333MHz -1AA2 gibi daha hızlı PCU 20 varyantları için tasarlanmış daha yüksek revizyona sahip yazılım sürümleriyle uyumlu mu?

Tüm PCU 20 donanım varyasyonları, orijinal 166MHz -0AA0'dan 500MHz -1AA3'e kadar aynı HMI Embedded yazılım sürümlerini (V6.5'e kadar ve dahil olmak üzere) çalıştırır.

İşlemci hızı, HMI'nin kullanıcı girişine ne kadar hızlı yanıt verdiğini ve ekran yenilenmelerinin ne kadar hızlı gerçekleştiğini etkiler, ancak yazılım sürümü uyumluluğunu sınırlamaz.

6FC5210-0DF00-1AA1 233MHz'de aynı HMI Embedded V6'yu çalıştırabilir.5 yazılımı 333MHz -1AA2 varyantı olarak performans farkı kullanıcı arayüzü duyarlılığında gözlemlenebilir ancak işlevsel uyumluluğu etkilemez.

16MB'lık Flash kapasitesi işlemci hızını değil, dil sayısını belirler.

S2: Başarısız bir PCU 20'yi 6FC5210-0DF00-1AA1 ile değiştirirken, NCU'nun yeniden yapılandırılması gerekiyor mu?

Hayır. NCU kendi yapılandırmasını bağımsız olarak saklar. NC makine verileri, sürücü parametreleri, PLC programı ve eksen yapılandırmaları PCU 20'de değil NCU'da bulunur.PCU 20'nin değiştirilmesi NCU'nun depolanan yapılandırmasını etkilemez..

Yeni PCU 20'de, HMI tarafındaki verilerin geri yüklenmesi gerekir: doğru dilde alarm metinleri, görüntüleme makinesi verileri (HMI davranışını kontrol eden MD 9000 serisi parametreleri),OEM ekran özelleştirmeleri, ve dil kuruluşu.

Eğer ABB yedek dosyası orijinal PCU 20'den oluşturulduysa, yedek birime yüklemek tüm bunları tek bir işlemde geri yükler.

S3: PCU 20'nin sabit diski yoktur. Bu birimi kullanan bir makineye parça programları ve araç verileri nerede depolanır?

PCU 20'nin kendi Flash'ı işletim yazılımı ve HMI yapılandırmasını depolar, ancak üretim sırasında düzenli parça programı depolaması için tasarlanmamıştır.

Bölüm programları genellikle NCU'nun kendi SRAM destekli belleğinde (PCU 20'nin program yöneticisi üzerinden erişilebilir), PCU 20'ye yerleştirilen bir PCMCIA veya CF kartında depolanır.PCU 20'nin Ethernet bağlantısı üzerinden bir ağ sürücüsünde (NetworkManager), veya RS-232 DNC üzerinden harici bir DNC sunucusuna aktarılır.

NCU'nun yerleşik belleğini aşan büyük parça program kütüphaneleri en yaygın olarak ağ bağlantısı yoluyla yönetilir. Araç verileri NCU'nun makine verileri ve araç yönetimi tablolarında depolanır,PCU 20'de değil..

S4: 6FC5210-0DF00-1AA1 üretimi durduruldu. Hala kullanan makinelerin bakım seçenekleri nelerdir?

PCU 20 ünitesine sahip 810D/840D makinelerinin bakımı için üç pratik seçenek mevcuttur.

Öncelikle, sourcing tested-good 6FC5210-0DF00-1AA1 units (or compatible higher-revision variants such as the -0AA2 or -1AA2) from the industrial electronics surplus market — this is the dominant approach and stock remains available from specialist CNC spares suppliers.

İkincisi, uzman CNC tamir şirketleri tarafından PCU 20 kart düzeyinde tamir, flash belleği geri yükleyebilir, arızalı işlemci bileşenlerini değiştirebilir veya güç kaynağı bölümlerini tamir edebilir.SINUMERIK 840D sl veya 828D'ye (Siemens'in mevcut ürün hattı) platform göçü, kapsamlı bir yeniden işletmeyi içerir ve tipik olarak bir bakım onarımından ziyade bir makine arttıran proje olarak ele alınır.

S5: 6FC5210-0DF00-1AA1, -0AA1 (166MHz/16MB Flash) veya -0AA2 (266MHz/16MB Flash) ile değiştirilebilir mi?

Tüm üç varyant

Bir varyanttan oluşturulan bir ABB dosyası, diğer herhangi bir 16MB Flash varyantına yüklenebilir.

Fiziksel PCU 20 biçim faktörü ve konektör pinout, tüm PCU 20 donanım sürümlerinde aynıdır ve operatör paneli montajında fiziksel değiştirilebilirliği sağlar.

Pratik fark, HMI yanıt süresini etkileyen ancak işlevsel uyumluluğu etkilemeyen işlemci hızı (166/233/266MHz) 'dir.

-1AA1 (233MHz/16MB) genellikle başarısız olan -0AA1 (166MHz/16MB) yerine tercih edilir, çünkü aynı yazılım uyumluluğu ile daha hızlı kullanıcı arayüzü performansı sağlar.
