Bilgisayarlı sayısal kontrol 6FC5210-0DF00-1AA1 6FC5 210-0DF00-1AA1 6FC521O-ODFOO-1AA1

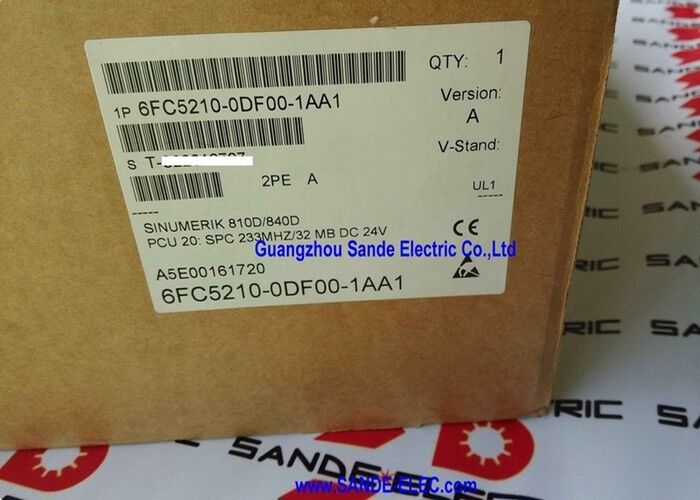

6FC5210-0DF00-1AA1 SINUMERIK PCU 20 Panel Kontrol Birimi 233MHz 32MB DRAM 16MB Flash 24VDC SINUMERIK 810D 840D CNC

PCU 20 SINUMERIK 810D/840D içindeki HMI Bilgisayar Birimi

SINUMERIK 810D ve 840D, işleme merkezlerinde, dönüşüm merkezlerinde, öğütme makinelerinde ve transfer hatlarında yaygın olarak kullanılan yüksek performanslı CNC sistemleridir.6FC5210-0DF00-1AA1 PCU 20 (Panel Kontrol Birimi) operatör panelini hesaplama katmanını sağlar ¢ SINUMERIK HMI yazılımını çalışır, operatör arayüzünü yönetir ve iç SINUMERIK arka planı üzerinden NCU (Sayısal Kontrol Birimi) ile iletişim kurar.

PCU, NCU'dan fiziksel olarak farklı bir birimdir. NCU, gerçek zamanlı CNC hesaplamasını, PLC yürütmesini ve servo iletişimini işler.PCU 20 makine operatörünün gördüğü ve etkileşime girdiği her şeyi işliyor.: araç veri görüntüleri, program düzenleme, durum ekranları ve manuel veri girişi.Bu işlevsel ayrılma, HMI bilgisayar ortamının CNC denetleyicisinin kendisinden bağımsız olarak değiştirilebileceği veya yükseltilebileceği anlamına gelir..

6FC5210-0DF00-1AA1, PCU 20'nin 233MHz işlemci varyantıdır.32MB DRAM ve 16MB flash belleği ile donatılmış 810D ve 840D orta nesil makine alet kurulumlarında kullanılan yapılandırma, operatör panelinde SINUMERIK HMI çalışmasını gerektirir.

Ana Özellikler

32MB DRAM + 16MB Flash HMI katmanı için Bilgisayar Kaynakları

PCU 20'nin 32MB DRAM'ı, HMI uygulaması için çalışma hafızasını sağlar. Aktif program listeleri, hızlı görüntüleme ve HMI yazılım çalıştırılması için RAM'de tutulan araç ve parametreler tabloları.16MB'lık flash, işletim yazılımını SINUMERIK HMI uygulama görüntüsünü saklar, makinaya özel yapılandırma dosyaları ve batarya yedeklemesi olmadan güç döngüsünden kurtulması gereken saklanan veriler.

233MHz işlemci, bu ünitenin tasarlandığı SINUMERIK HMI görüntüleme görevleri için yeterlidir.PCU'nun ekranı ve klavye arayüzü ile bağlantı kuran PCU tüm giriş olaylarını işliyor ve NCU'nun gerçek zamanlı CNC işlemine bağımlı olmadan ekranı yeniliyor.

Uygulama Senaryoları

SINUMERIK 840D işleme merkezi ¢ PCU değiştirme:Bir SINUMERIK 840D CNC sistemi çalışan bir işleme merkezinde bir PCU hatası ortaya çıkar: HMI ekranı arızalı, operatör panosu yanıt vermiyor veya PCU başlatamıyor.6FC5210-0DF00-1AA1'in değiştirilmesi operatör panelini yeniden işlevsel hale getirir.NCU, makine yapılandırmasını tutmaya devam eder; yedek PCU, makine eksen veri kaybı olmadan NCU'ya yeniden bağlanmak için yapılandırılmıştır.

SINUMERIK 810D dönme merkezi HMI restorasyonu:SINUMERIK 810D kontrolü olan bir dönme merkezi, PCU arızası nedeniyle HMI yeteneğini kaybeder. 6FC5210-0DF00-1AA1, aynı PCU 20 varyantının doğrudan yerine geçer ve operatör ekranını geri getirir.Program düzenleme yeteneği, ve NCU'nun değiştirilmesini gerektirmeden makine durumu geri bildirimi.

Panel yükseltme yolu:Makine operatörleri daha eski bir 810D kurulumunda HMI yanıtının yavaş olduğunu bildiriyor.PCU 20'nin daha yavaş bir varyanttan 233MHz 6FC5210-0DF00-1AA1'e yükseltilmesi, makinenin CNC veya eksen konfigürasyonunu değiştirmeden ekran tazeleme ve parametreler giriş tepkisini iyileştirir.

Sık Sorulan Sorular

S1: SINUMERIK 810D/840D sistemindeki PCU 20 ve PCU 50 arasındaki fark nedir?

İkisi de SINUMERIK 810D/840D için Panel Kontrol Birimleri, ama PCU 50 daha yüksek özellikli bir ünitedir. Çok daha fazla işlem gücü, daha büyük RAM,ve PCU 20'nin flash tabanlı depolamasına kıyasla bir sabit disk sürücüsü veya CompactFlash depolama seçeneğiPCU 50 (6FC5210-0DF01-0AA0 ve benzerleri) daha gelişmiş HMI işlevlerini ve daha büyük veri kapasitesini destekler.PCU 50'yi haklı çıkaran daha yüksek kapasite gereksinimleri olmadan standart işleme merkezi HMI gereksinimleri için uygun flaş tabanlı bir varyant.

S2: 6FC5210-0DF00-1AA1 hem SINUMERIK 810D hem de 840D sistemleriyle kullanılabilir mi?

Evet. PCU 20 hem SINUMERIK 810D hem de 840D CNC sistemleriyle uyumludur. NCU donanımı 810D ve 840D arasında farklılık gösterir (farklı NCU modülleri),ama PCU 20 aynı arayüz üzerinden her ikisine de bağlanırPCU 20'deki HMI yazılım konfigürasyonu, bağlı NCU tipine ve makine konfigürasyonuna uymak üzere ayarlanmıştır.

S3: Makine aracı programı ve parametreler PCU 20'de saklanıyor mu?

Kısmi program verileri ve CNC parametreleri PCU ve NCU arasında dağıtılır. Aktif CNC parametreleri ve eksen konfigürasyonu NCU'da bulunur.Kullanıcı paneli üzerinden görüntülenen araç veri tabloları, ve HMI konfigürasyonu PCU tarafından yönetilir. PCU 20'yi değiştirirken makinenin NCU'daki eksen parametreleri etkilenmez;Sadece PCU'daki HMI özel yapılandırmasının yedekleme işleminden geri alınması gerekir..

S4: 6FC5210-0DF00-1AA1'e hangi tip operatör paneli bağlanır?

PCU 20, SINUMERIK 810D/840D operatör paneli ön ünitelerine bağlanır. Özellikle OP 010, OP 012, OP 015,veya PCU 20 jenerasyonu ile çağdaş olan eşdeğer operatör paneli çeşitleriBağlantı, PCU ve operatör panosu arasında ekran sinyali, klavye arayüzü ve USB veya MPI iletişimini taşır.Fiziksel konektör tipi ve kablo özellikleri, makineye monte edilmiş özel operatör panelini içeren SINUMERIK 810D/840D donanım belgelerinde tanımlanmıştır..

S5: PCU 20'yi değiştirdikten sonra yapılandırmak veya geri yüklemek için hangi yazılım gereklidir?

PCU değiştirildikten sonra, SINUMERIK HMI yazılımı ve makine özel yapılandırması yeni PCU'ya yüklenmelidir. The restore procedure uses a SINUMERIK system software backup — typically created during machine commissioning and stored on the operator panel's USB port or on a PC using SINUMERIK system software toolsBelirli prosedür SINUMERIK 810D/840D devreye alma kılavuzunda belgelenmiştir. Orijinal makinenin doğrulanmış yedeklemesini kullanmak en güvenilir geri yükleme yoludur.
