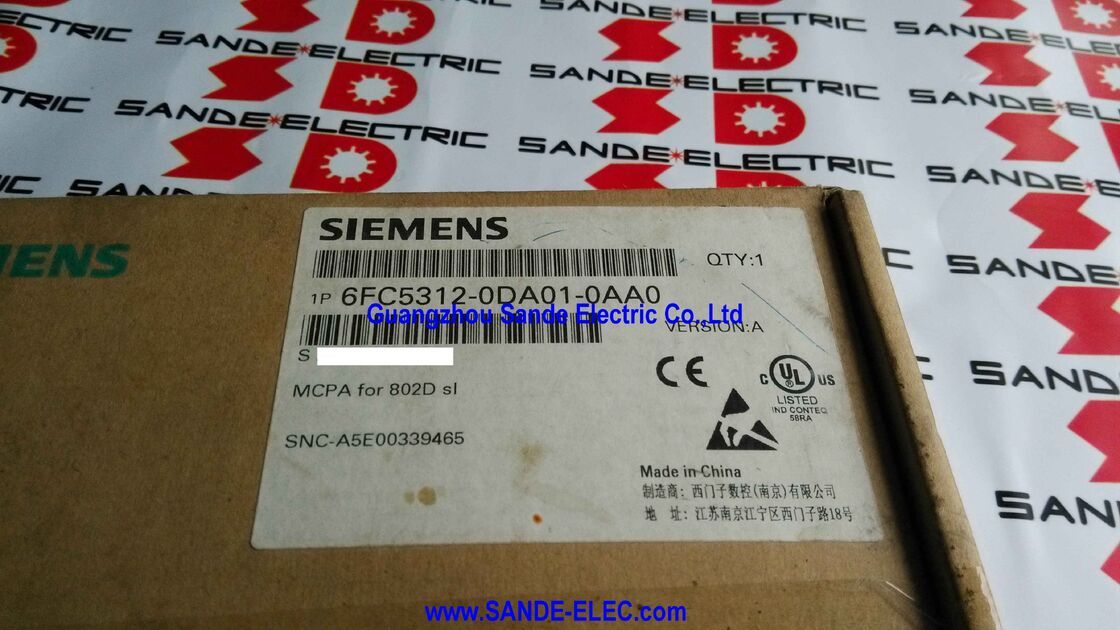

Siemens 6FC5312-0DA01-0AA0 | SINUMERIK 802D sl MCPA — Analog Arayüz Modülü ±10V Mil, Makine Kontrol Paneli Bağlantısı, MCP 6FC5303-0AF30-1AA0'a Bant Kablosu

Genel Bakış

Siemens 6FC5312-0DA01-0AA0 , SINUMERIK 802D sl CNC sisteminde kompakt ama işlevsel olarak önemli bir modül olan MCPA'dır.

MCPA kısaltması, tek bir isimde iki işlevini de kapsar: Makine Kontrol Paneli arayüzü (bant kablosu aracılığıyla MCP bağlantısı) ve Analog çıkış (±10V mil referansı).

Bu iki işlev tek bir fiziksel modülü paylaşır çünkü aynı CNC kurulum senaryosunda birlikte görünürler: 802D sl Makine Kontrol Paneli, ekran ünitesinin hemen yanına monte edilir, bu arayüz modülü aracılığıyla bağlanır ve aynı kurulum tipik olarak MCPA'nın aynı anda sağladığı ±10V komut çıkışını gerektiren bir analog mil sürücüsü kullanır.

SINUMERIK 802D sl, Siemens'in giriş ve orta seviye CNC kontrolüdür ve frezeleme ve tornalama makineleri için tasarlanmıştır, uygun maliyetli donanım seviyelerinde tam CNC yeteneği sağlamak üzere konumlandırılmıştır.

802D sl ile donatılmış birçok takım tezgahında, mil sürücüsü, hız referansı olarak -10V ile +10V arasında bir voltaj alan olgun bir teknoloji olan analog değişken frekanslı invertör (VFD) veya analog servo sürücüdür.

MCPA'nın analog çıkışı, bu ±10V referansını doğrudan 802D sl CNC'den verir, programlanmış mil hızını (NC programındaki S komutu) mil sürücüsünün uyguladığı bir analog voltaja çevirir.

MCPA olmadan, iki işlev aynı anda kullanılamaz: analog mil CNC'den komut edilemez ve 802D sl MCP (manuel eksen düğmeleri, mil aşırı devir kontrolü ve besleme aşırı devri olan makine operatörü paneli) özel bant kablosu yoluyla bağlanamaz.

Bu nedenle MCPA, analog mil ve standart MCP kullanan herhangi bir 802D sl kurulumunda gerekli bir bileşendir.

Anahtar Özellikler

±10V Analog Mil Arayüzü — Ne Yapar ve Neden Önemlidir

±10V sinyali, bir CNC kontrolü ile bir analog mil sürücüsü arasındaki evrensel analog dildir. Makine operatörü veya NC programı bir mil hızı komutu verdiğinde — örneğin, bir frezeleme işlemi için 3000 RPM — 802D sl CNC, yapılandırılmış maksimum mil hızına göre uygun çıkış voltajını hesaplar, orantılı olarak ölçekler ve bu voltajı MCPA'nın analog çıkış terminalinden verir.

Yapılandırılmış maksimum hız 6000 RPM ve komut edilen hız 3000 RPM ise, çıkış +5V'tur. Mil dönüş yönü (standart G-kodunda ileri için M03, geri için M04) polarite ile temsil edilir: bir yön için pozitif voltajlar, diğeri için negatif voltajlar.

Siemens MICROMASTER, Siemens G120 veya üçüncü taraf bir VFD olabilen mil sürücüsü, bu voltajı analog giriş terminalinde alır, bunu motoru için bir frekans veya tork komutuna dönüştürür ve mili komut edilen hızda çalıştırır.

Tüm kapalı döngü mil hızı kontrolü sürücüde ve motorda bulunur; CNC'nin rolü sadece voltaj ayar noktasını sağlamaktır.

Bu analog mil arayüzü, takım tezgahı CNC sistemlerinde onlarca yıldır kullanılmaktadır ve mil hızının saniyede onlarca kez değişmesi gerekmeyen veya CNC'den kapalı döngü hız düzenlemesi gerektirmeyen işleme merkezleri için tamamen pratiktir.

CNC'nin kontrol döngüsü içinde mil hızı düzenlemesi için, bir dijital sürücü arayüzü (PROFIBUS veya DRIVE-CLiQ gibi) daha yüksek performans sağlar, ancak analog ±10V yaklaşımı, çoğu genel amaçlı takım tezgahı mil uygulaması için uygun maliyetli ve güvenilirdir.

MCP Bağlantısı — Bant Kablosu Arayüzü

SINUMERIK 802D sl Makine Kontrol Paneli (MCP), makine operatörünün işleme sırasında kullandığı düğmeler, anahtarlar ve aşırı devir kontrolleri satırıdır — mil başlatma ve durdurma, besleme tutma, döngü başlatma, eksen tuşlarını joglama ve aşırı devir kadranları. 802D sl mimarisinde, MCP (6FC5303-0AF30-1AA0) ekran ünitesinin dikey olarak yanına monte edilir ve MCP ile birlikte verilen düz bir bant kablosu aracılığıyla MCPA modülüne bağlanır.

Bu bant kablosu, MCP'nin tüm düğmelerinden ve kontrollerinden gelen sinyalleri MCPA modülüne taşır, bu da MCPA'nın 802D sl PCU'nun X110 arayüzüne bağlanmasını sağlar.

PCU, bu bağlantı aracılığıyla operatör paneli girdilerini okur ve bunları makinenin işletim mantığına entegre eder — döngü başlatma düğmesini bir program yürütme komutu, besleme aşırı devir kadranını gerçek zamanlı bir eksen hızı değiştiricisi ve jog tuşlarını manuel hareket komutları olarak yorumlar.

MCPA'nın mekanik tasarımı, bant kablosu bağlantısının korunduğunu ve modülün 802D sl sistem mimarisine güvenli bir şekilde monte edildiğini garanti eder.

Modül, tek, kompakt bir arayüz kartı aracılığıyla hem analog çıkış devresini hem de MCP veri yolunu oluşturan X110 konumundaki PCU'ya bağlanır.

SINUMERIK 802D sl Sistemine Kurulum

Tam bir SINUMERIK 802D sl kurulumunda, MCPA modülü sistem mimarisinde tanımlanmış bir konumu işgal eder. 802D sl PCU (Panel İşlem Birimi), NC işlemci, PLC ve tüm arayüzleri içeren merkezi CNC donanım birimidir.

MCPA, PCU'nun X110 arayüzüne bağlanır. MCP, bant kablosu aracılığıyla MCPA'ya bağlanır. Analog mil sürücüsü, MCPA'nın analog çıkış terminaline (±10V, tipik olarak sürücünün analog girişine ekranlı bir kablo aracılığıyla) bağlanır.

802D sl'nin parametre yapılandırması, programlanmış mil hızları ile MCPA'nın analog çıkış voltajı arasındaki ilişkiyi tanımlar — ±10V tam ölçeğe karşılık gelen maksimum mil hızı, minimum hız ve her mil yönü için voltaj polaritesi.

Bu parametreler makine devreye alma sırasında ayarlanır ve makine verileri yedeklemesine kaydedilir.

SSS

S1: MCPA herhangi bir analog mil sürücüsüyle mi, yoksa yalnızca Siemens sürücüleriyle mi kullanılabilir?

MCPA'dan gelen ±10V analog çıkış, hemen hemen tüm değişken frekanslı sürücüler ve herhangi bir üreticinin analog servo sürücüleri tarafından kabul edilen standart bir endüstri arayüzüdür.

Siemens MICROMASTER, Siemens G120, ABB ACS serisi, Yaskawa V1000 ve J1000, Mitsubishi FR-A serisi ve diğer çoğu ana akım VFD markası, AI (analog giriş) terminallerinde ±10V analog hız referansını kabul eder.

MCPA, sürücüye özgü herhangi bir protokol gerçekleştirmez — basit bir analog voltaj çıkarır. Sürücünün analog giriş hassasiyeti ve empedansı, makine tasarımı sırasında MCPA'nın çıkış spesifikasyonuyla doğrulanmalıdır.

S2: Çalışan bir makinede MCPA modülü arızalanırsa ne olur?

MCPA'nın arızalanması tipik olarak iki eşzamanlı etki üretir: analog mil sürücüsü hız komutunu kaybeder (çıkış voltajı sıfıra düşer veya tanımsız hale gelir, çoğu VFD durdurma veya hata ile yanıt verir) ve MCP'nin düğme ve aşırı devir girdileri işlevsiz hale gelir (CNC operatör paneli girdilerini okuyamaz).

802D sl buna karşılık gelen hata mesajları üretecektir — sürücü tarafından mil sürücüsü hatası ve kontrol tarafından potansiyel MCP iletişim hataları. Makine çalışması durur. Yeni veya yenilenmiş bir MCPA modülü ile değiştirilmesi ve makine verileri yedeklemesinden geri yüklenmesi normal işlevi geri yükler.

S3: MCPA modülü kullanıcı tarafından programlanabilir mi, yoksa CNC'nin mil komut çıkışından otomatik olarak mı çalışır?

MCPA'nın kendisi kullanıcı tarafından programlanabilir mantık içermez — 802D sl PCU'nun dijital mil hızı çıkışını bir analog voltaja dönüştüren ve MCP sinyallerini yönlendiren bir donanım arayüz modülüdür.

Tüm mil hızı hesaplamaları ve kontrol mantığı, 802D sl CNC'nin NC işlemcisinde bulunur ve devreye alma sırasında makine verileri parametreleri aracılığıyla yapılandırılır.

MCPA, CNC'nin komuta ettiği voltaj çıkışını basitçe yürütür.

MCPA modülünün kendisi için herhangi bir firmware güncellemesi veya programlaması gerekli veya mümkün değildir.

S4: 802D sl, MCPA kullanmadan PROFIBUS veya dijital bir mil sürücüsü ile çalışabilir mi?

Makine, PROFIBUS aracılığıyla 802D sl'ye bağlı bir dijital mil sürücüsü kullanıyorsa (analog ±10V yerine), mil hızı komutu PROFIBUS saha veri yolu üzerinden seyahat eder ve analog ±10V çıkışına gerek kalmaz.

Ancak, 802D sl MCP (6FC5303-0AF30-1AA0) hala kullanılıyorsa, analog mil çıkışı kullanılmasa bile MCP'nin bant kablosu arayüzü için MCPA hala gerekli olabilir.

Sistem mimarisi, hem MCP bağlantısının hem de analog çıkışın gerekip gerekmediğine bağlıdır — bu, makine tasarımı ve devreye alma sırasında tanımlanır.

S5: MCPA yedek parça olarak listelenmiştir. Bu, yeni bir ürün olarak mevcut olmadığı anlamına mı geliyor?

Siemens ürün açıklamasındaki "yedek parça" tanımı, MCPA'nın tipik anlamda yeni makine üretimleri için bağımsız olarak satın alınabilen bir ürün olmadığını yansıtır — 802D sl CNC sistemlerine sahip makineler, MCPA zaten takılı olarak teslim edilir.

Yedek parça listesi, mevcut 802D sl kurulumlarında arıza durumunda değiştirme için MCPA'yı kullanılabilir hale getirir.

Siemens, aktif ürün satışlarının sona ermesinden sonra belirli bir süre boyunca CNC sistemleri için yedek parça bulunurluğunu sürdürür, böylece makine sahiplerinin makinenin hizmet ömrü boyunca bakım için yedek bileşenler temin edebilmelerini sağlar.
