PROFIBUS PA SPLITCONNECT TERMINATOR 6GK1905-0AE00 6GK1 905-0AE00 6GK19O5-OAEOO

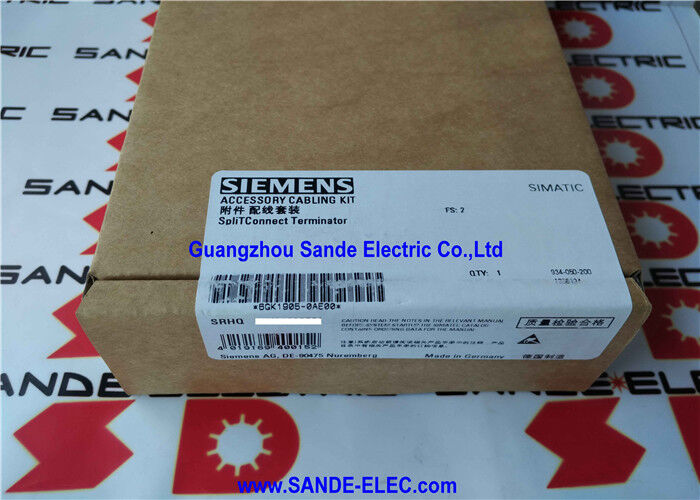

Siemens 6GK1905-0AE00

Genel bakış

BuSiemens 6GK1905-0AE00Tehlikeli olmayan alan PROFIBUS PA SpliTConnect Terminator, PROFIBUS PA kablo bölümünü fiziksel uç noktalarında doğru bir şekilde sonlandıran pasif bileşen.

PROFIBUS PA saha otobüsleri tesisatlarında, segment kablosunun her iki ucundaki uygun elektrik sonlandırması isteğe bağlı değildir: sinyal bütünlüğü için temel bir gerekliliktir.

Düzgün kurulu terminatörler olmadan, kablo ucundaki impedans uyumsuzluğu iletişim sinyalini kablo boyunca yansıtır.Güvenilir olmayan bir iletişime neden olabilecek sinyal bozukluğu yaratmak, aralıklı arızalar ve belirli koşullar altında saha cihazları ile temasın tamamen kaybolması.

Terminatör, kablo ucundaki sinyal enerjisini yansıtmak yerine emiyor ve segment uzunluğu boyunca temiz sinyal yayılmasını sağlar.

PROFIBUS PA, PROFIBUS standardının saha otobüsü varyantıdır ve özellikle süreç enstrümantasyonu için tasarlanmıştır. Akış sayaçları, basınç verici, seviye ölçerleri, sıcaklık sensörleri,ve analitik aletler in işleme endüstrisi ortamlarında.

İletişim sinyalini aynı anda taşıyan ve bağlı alan araçlarına güç sağlayan iki tel kablosuyla 31,25 kbit/s hızında çalışır.

İki kablodaki bu birleşik güç ve iletişim, PROFIBUS PA'nın tehlikeli alanlarda kullanılmasını sağlıyor (uygun Ex sertifikalı bileşenlerle),geleneksel 4-20mA analog döngülerinin dijital iletişimle değiştirilmesi, süreç tesis mühendislerinin güvendiği iki tel kurulum basitliğini korur.

Bu terminatörün bir bileşeni olan SpliTConnect sistemi, Siemens'in PROFIBUS PA için yapılandırılmış saha otobüsü kurulum çözümüdür.

Konvansiyonel T bağlantı bağlantılarını kullanmak yerine, SpliTConnect bileşenleri (TAP'ler, terminatörler, çiftleyici,ve çıkış eklemleri) mekanik olarak sağlam bir alan monte edilebilir dağıtım sistemi oluşturmak için birlikte tıklayın, sürekli olarak kablolu ve aletler eklendiğinde veya değiştirildiğinde yeniden yapılandırılması kolaydır.

Bu sistem içindeki terminatörün rolü, PROFIBUS PA'nın gerektirdiği doğru 100Ω direnç ve kondansatör sonlandırma ağı ile her gövde veya spor kablo bölümünün fiziksel uçlarını kapatmaktır.

Ana Özellikler

Neden PROFIBUS PA'nın sonlandırılması kritik önem taşımaktadır?

PROFIBUS PA, IEC 61158-2 fiziksel katman standardına dayalı bir iletim teknolojisini kullanır.

Kablo, karakteristik bir impedans (100Ω) tanımlamıştır ve sinyal yansımalarını önlemek için son ağ, kablonun her iki fiziksel ucunda da bu impedansa eşleşmelidir.

Bir PROFIBUS PA bölümü düzgün bir şekilde sonlandırılmadığında, iletişim dalga şekli, altındaki uçtan dönen yansıtılan sinyal bileşenlerinden dolayı çarpıklığa uğrar.

31.25 kbit/s'de bu nispeten düşük bir frekanstır ve ılımlı yansıma, doğrudan tam iletişim kaybına neden olmayabilir.Bazı cihazlar çevrimdışı ve çevrimiçi olarak tekrar tekrar dönüyor, veya fiziksel ölçümle açıklanmayan düzensiz süreç değerleri.

Bu semptomlar, kablo hasarına, nem girmesine veya enstrüman firmware sorunlarına benzer görünebildikleri için teşhis edilmesi en zor PROFIBUS PA sorunları arasındadır.Doğru sonlandırma, teşhis soruşturmasında tüm olası nedenleri ortadan kaldırır..

IEC 61158-2 standardı, herhangi bir PROFIBUS PA segmentinde tam olarak iki terminatörün aktif olduğunu belirtir.veya fiziksel kablo uç noktalarından başka yerlerde konumlandırma terminalleri, impedans dengesini bozar ve ek bitiş noktalarından yansımaları yeniden getirir. The SpliTConnect system's physical design helps enforce correct terminator placement by integrating them into the structured cable assembly rather than leaving termination as a free-form installation task.

Eski Terminator'la Eski Terminator'a Karşı

6GK1905-0AE00, SpliTConnect terminatörünün tehlikeli olmayan alan (Ex dışı) versiyonudur.Tehlikeli bölge olarak sınıflandırılmış bölgelerde (Ex bölgelerinde) kullanılmak üzere onaylara sahiptir.PROFIBUS PA'nın gerektirdiği fonksiyonel sonlandırma devresinin ′′ 100Ω direnç ve 1μF kapasitans sonlandırma ağı ′′ her iki varyantta da aynıdır.

Fark, bileşenin yapısının onay durumunda yatıyor.Tehlikeli alanlardaki elektrik bileşenleri, kıvılcımlar veya aşırı yüzey sıcaklıkları yoluyla yanıcı atmosferleri ateşleyemeyecekleri doğrulanması için sertifikalandırılmalıdır..

Ex varyantı ilgili sertifikaları taşır (genellikle ATEX ve/veya IECEx);Ex dışı varyasyon (bu parça) böyle bir sertifikaya sahip değildir ve fiziksel olarak nasıl bağlandığından bağımsız olarak sınıflandırılmış tehlikeli alanlarda kurulmamalıdır..

Bir işlem tesisinde, PROFIBUS PA gövde kabloları genellikle birden fazla tehlikeli alan bölgesinden geçer.

DP/PA bağlayıcı (parça gövdesinin başlangıcında) güvenli bir bölgede olsa bile, eğer parça Bölge 2 veya Bölge 1 bölgesine uzanırsa,Bu bölümün kablosundaki tüm bileşenler “uzak ucundaki terminatörü de dahil olmak üzere” geçerli bölge için Ex-Rated olmalıdır..

Ex dışı terminatör kullanımı sadece terminatörün fiziksel konumunun sınıflandırılmamış (güvenli) bir bölgede olduğu doğrulandığında kabul edilir.

SpliTConnect Sistem Entegrasyonu

SpliTConnect terminatörü, Siemens'in PROFIBUS PA SpliTConnect saha otobüsü montaj sistemindeki diğer bileşenlerle entegre olmak üzere tasarlanmıştır:

BuSplitConnect TAP(6GK1905-0AA00) gövde kablosunu kesmeden ana PROFIBUS PA gövde kablosuna T bağlantısı yoluyla bireysel saha cihazlarının bağlanmasını sağlayan gövde bağlantı düğümüdür.Birden fazla TAP, gövde kablosunun yalıtım yer değiştirme bağlantısını kullanarak gövde boyunca kaskadlanabilir.

BuBölünmüş Bağlantı Kablosu(6GK1905-0AB00) yıldız topoloji segment yapılarını oluşturmak için birden fazla TAP montaj bölümünü birbirine bağlar.

BuSplitConnect Terminator(bu birim) monte edilmiş kablo yapısının her iki ucunu da kapatır ve gerekli segment sonunu sağlar.

The physical connection mechanism throughout the SpliTConnect system uses insulation displacement technology (IDC) — the cable insulation is pierced by the connector's contacts without stripping the cable.

Bu, PROFIBUS PA kablosuna hızlı, tutarlı ve araçsız bağlantı sağlayarak kurulum süresini azaltır ve yanlış tel çıkartma, ters polarite riskini ortadan kaldırır.ya da geleneksel terminal bloğunda veya kırpma kablolarında yaygın hata kaynakları olan gevşek bağlantılar.

Sık Sorulan Sorular

S1: Her paket 5 terminatör içerir. PROFIBUS PA segmenti için kaç terminatör gerekir?

Tam olarak iki ¢ bir bölümün gövde kablosunun her fiziksel ucunda.Her bir PA segmentinin, segmentin uzunluğundan veya bağlı alan cihazlarının sayısından bağımsız olarak tam olarak iki aktif terminatör gerektirir..

Paket başına 5 adet olan tek bir paket, iki tam bölüm, yedek bir birim ile birlikte sağlar.

Çoklu segmentli projeler için, terminatör miktarını segment başına iki artı istenen yedek parça olarak planlayın.

S2: 6GK1905-0AE00, PROFIBUS PA bagajının herhangi bir yerinde veya sadece fiziksel kablo uçlarında kullanılabilir mi?

Terminatör sadece kablo bölümünün iki fiziksel ucuna ̇ ara noktalara değil ̇ monte edilmelidir.

Bir segmentin ortasına veya T-kesim dal noktasına bir terminatör yerleştirmek, sinyal kalitesini iyileştirmek yerine kötüleştiren ek bir impedans uyumsuzluğu yaratır.SpliTConnect TAP, belirlenmiş segment uçları dışında bir terminal bağlantı noktası sağlayarak yanlış ara yerleştirmeyi fiziksel olarak önler.

S3: Paket 5 adet içerir.Kısmi paketler mevcut mu yoksa tam paket sipariş edilmeli mi?

6GK1905-0AE00 5 adet tam bir paket olarak sipariş verilir. En az sipariş miktarı bir paketdir (5 terminatör).

Sadece iki veya dört terminatör gerektiren küçük projeler için, paketten kalan üniteler yedek olarak kullanılır.

Deneyimli proje yöneticileri, hızlı segment yeniden yapılandırması ve hata kurtarma için yedek terminatörleri ve diğer SpliTConnect bileşenlerini sitede stok olarak tutar.

S4: Ex dışı terminatör (0AE00) ve Ex dışı terminatör (0AD00) arasındaki görsel farklılıklar nelerdir?

Her iki terminatör de SpliTConnect sistemi için tasarlanmış benzer kompakt plastik bileşenlerdir.

Ex-rated versiyonu (0AD00) sertifikasyon standardını tanımlayan ev üzerinde Ex işareti taşır (tipik olarak ATEX II 2G işareti ve IECEx eşdeğeri).

Ex olmayan versiyon (0AE00) böyle bir Ex işareti taşımamaktadır.

Ex işaretlerinin yokluğu kesin tanımlayıcıdır.İş siparişinde basılı olan parça numarasına dayanmak yerine, bileşenin kendi koruma işaretiyle Ex dışı durum, çünkü transkripsiyon hataları meydana gelebilir.

S5: Ex dışı SpliTConnect terminatörü, terminatörün kendisi güvenli bir alanda ise, özünde güvenli PROFIBUS PA segmentlerinde kullanılabilir mi?

Eğer terminatör fiziksel olarak onaylanmış güvenli (sınıflandırılmamış) bir bölgede bulunursa ve segmentin içsel güvenliği DP/PA bağlantısının segment sınırındaki akım sınırlaması ile sürdürülürse,Terminatörün güvenli/tehlikeli bölge sınırına göre konumu uygun Ex sınıflandırmasını belirler., bölgenin içsel olarak güvenli durumu değil.

İçsel güvenlik koruması, segmentin tehlikeli bölge bölümünde mevcut enerjiye uygulanır güvenli bölgelere monte edilen bileşenler için sınıflandırma gerekliliğini değiştirmez.

Eğer terminatör güvenli bölgedeyse, Ex olmayan versiyon uygun.
