| Menşe yeri | Almanya |
| Marka adı | SIMENS |
| Sertifika | CE RoHS |
| Model numarası | 6GK7343-1CX10-0XE0 |

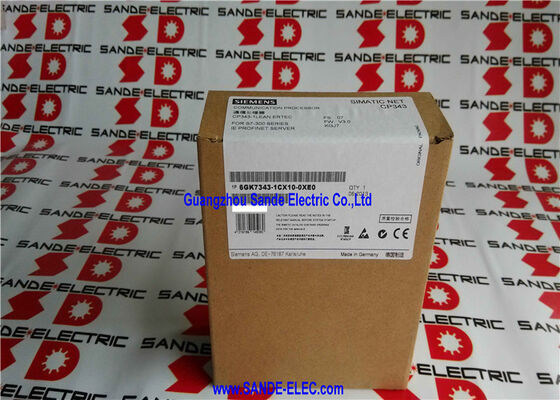

Parça Numarası: 6GK7343-1CX10-0XE0
Üretici: Siemens AG (Almanya)
Anahtar: Entegre 2 portlu anahtar (ERTEC 200 çip) — tek bir IE arayüzünde 2 fiziksel RJ45 portu sağlar
Fiziksel Portlar: 2 × RJ45 (10/100 Mbit/s)
İletişim Protokolleri:
Siemens 6GK7343-1CX10-0XE0 CP 343-1 Lean — SIMATIC S7-300 platformu için maliyet açısından optimize edilmiş Endüstriyel Ethernet iletişim işlemcisidir.
CPU'nun yanında S7-300 yuvasında tek bir yuva kaplar ve bu yuvadan SCADA sunucuları, HMI panelleri ve diğer PLC'lerle bağlantıları sürdürerek, PROFINET IO cihazı olarak döngüsel işlem verilerini değiştirerek ve STEP 7 / TIA Portal iş istasyonlarından Ethernet üzerinden programlama erişimi sağlayarak S7-300'ün tüm Endüstriyel Ethernet iletişimini yönetir.
CP 343-1 ailesindeki "Lean" adı, bunun giriş seviyesi varyantı olduğunu belirtir — tam CP 343-1'den (6GK7343-1EX30) daha az iletişim kaynağı kullanır ancak çoğu S7-300 Ethernet uygulamasının aslında gerektirdiği iletişim senaryolarının tamamını kapsar.
ISO transport (RFC 1006) ile TCP/IP, S7 iletişimi, PROFINET IO cihazı, Fetch/Write ve UDP mevcuttur; Lean'in tam CP 343-1'e kıyasla eksik bıraktığı şeyler öncelikle genişletilmiş istemci tarafı S7 iletişimidir (sunucu olarak S7 iletişimini destekler ancak aktif istemci olarak değil) ve belirli yüksek hacimli eşzamanlı bağlantı sayılarıdır.
HMI bağlantısı, uzaktan programlama, SCADA veri toplama ve PROFINET IO cihazı entegrasyonu için Lean tam kapasitelidir.
Entegre 2 portlu ERTEC 200 anahtar, anlamlı bir pratik özelliktir.
Geleneksel tek portlu bir Ethernet modülü, PLC'de birden fazla aşağı akış cihazını bağlamak için ayrı bir harici anahtar gerektirir — bu, onlarca S7-300 istasyonuna sahip bir tesiste biriken maliyet ve alan ek yüküdür.
CP 343-1 Lean'in dahili 2 portlu anahtarı, iki Ethernet cihazının (örneğin, tesis omurga kablosu ve bir HMI paneli veya başka bir cihaz) harici anahtar donanımı olmadan doğrudan CP'ye bağlanabileceği anlamına gelir.
Bu, panel ayak izini azaltır, anahtarın güç kaynağını ve DIN ray montajını ortadan kaldırır ve kablolamayı basitleştirir.
| Parametre | Değer |
|---|---|
| Ethernet Arayüzü | 10/100 Mbit/s IE |
| Fiziksel Portlar | 2 × RJ45 (entegre 2 portlu anahtar) |
| Anahtar Çipi | ERTEC 200 |
| TCP/IP | Evet (SEND/RECEIVE, RFC 1006) |
| UDP | Evet (SEND/RECEIVE, multicast) |
| PROFINET IO | Cihaz işlevi |
| S7 İletişimi | Sunucu |
| Fetch/Write | Evet |
| SNMP | Evet (v1/v2c) |
| LAN üzerinden Başlatma | Evet |
| Modül Değişimi | PG'siz |
| Arka Panel Akımı | 0.2A @ 5V |
| Harici Besleme | 24V DC, 0.16–0.2A |
SEND/RECEIVE ile TCP/IP: Temel veri alışverişi mekanizması. S7-300 CPU, uzak ortaklara TCP bağlantıları açmak ve veri alışverişi yapmak için STEP 7'nin AG_SEND / AG_RECV kütüphane bloklarını (veya eşdeğer TIA Portal TCON/TSEND/TRECV bloklarını) kullanır.
RFC 1006 (ham TCP) olmadan, bu, satıcıdan bağımsız olarak herhangi bir TCP/IP cihazıyla — SCADA sunucuları, PC tabanlı tarih sistemleri, üçüncü taraf denetleyiciler — iletişim kurar.
RFC 1006 (ISO-on-TCP) ile, taşıma, diğer Siemens cihazları ve yerel olarak ISO taşımasını kullanan eski endüstriyel protokollerle uyumluluk için ISO taşıma katmanı segmentlerini kapsüller.
SEND/RECEIVE ve Multicast ile UDP: UDP tabanlı alışveriş bağlantısızdır — sürdürülecek kalıcı bir bağlantı yoktur, daha düşük ek yük, döngüsel veri yayını ve bire çok iletişim için uygundur. Multicast, CP'nin verileri birden fazla alıcıya aynı anda göndermesini sağlar, her alıcı için iletimi tekrarlamadan, tesis genelinde durum yayını veya zaman senkronizasyonu için kullanışlıdır.
PROFINET IO Cihazı: CP 343-1 Lean, bir PROFINET IO cihazı olarak çalışabilir — S7-300'ün G/Ç verilerini bir PROFINET IO denetleyicisinin döngüsel G/Ç alışverişine yerleştirir.
Bu rolde, CP 343-1 Lean'li S7-300, bir PROFINET IO denetleyicisine (belki de sistem ana denetleyicisi olarak hareket eden daha büyük bir S7-400 veya S7-1500) uzak bir G/Ç cihazı olarak görünür, CP PROFINET döngüsel veri alışverişini yönetir.
Bu, S7-300 sistemlerinin, S7-300'ün kendi PROFINET G/Ç varyantlarından önce gelen PROFINET tabanlı tesis mimarilerine entegre olmasını sağlayan mekanizmadır.
Fetch/Write: Bu protokol, uzak bir cihazın (PG, PC veya SCADA sistemi) herhangi bir merdiven programı iletişimi yönetmeden doğrudan S7-300'ün veri bloklarından okumasını veya yazmasını sağlar.
Fetch/Write bir yoklama protokolüdür — uzak cihaz her okuma veya yazma işlemini başlatır; CP, CPU'nun verilerine doğrudan erişerek yanıt verir.
Bu, SCADA sisteminin S7-300 veri adreslerini doğrudan kendi etiket veritabanına eşleyebilmesi nedeniyle SCADA entegrasyonunu basitleştirir.
S7 İletişimi (Sunucu): CP 343-1 Lean, sunucu rolünde S7 iletişimini destekler — diğer S7 cihazlarından veya S7 uyumlu istemcilerden (S7 protokol modunda iletişim kuran Siemens HMI panelleri gibi) gelen S7 iletişim isteklerine yanıt verir.
Sunucu olarak, diğer cihazların CPU'sunun verilerini okumasına ve yazmasına izin verir.
Lean varyantı, aktif bir istemci olarak S7 iletişimini başlatmaz; aktif istemci S7 mesajlaşması için, CPU'nun kendi STEP 7 PUT/GET blokları, CP'nin STEP 7 S7 bağlantısı olmadan sınırlı S7 iletişimi için kullanılabilir.
İki operasyonel özellik, gerçek bakım senaryolarını ele alır:
LAN Üzerinden Başlatma yeni bir CP 343-1 Lean'in IP adresinin ve PROFINET cihaz adının, programlama cihazını fiziksel olarak PLC'ye bağlamadan Ethernet ağı üzerinden uzaktan atanabileceği anlamına gelir.
Yedek bir CP uzak bir tesise ulaştığında, aynı Ethernet ağındaki bir STEP 7 veya TIA Portal iş istasyonu, STEP 7 ile birlikte gelen NDIS tabanlı ağ araçlarını kullanarak modülün ağ kimliğini — IP adresi, alt ağ maskesi, yönlendirici — atar.
Modül, bir servis mühendisinin dizüstü bilgisayarını makineye getirmesine gerek kalmadan çevrimiçi ve işlevseldir.
PG'siz Modül Değişimi bu konsepti genişletir: CP, yapılandırmasını kalıcı bellekte saklar.
Aynı yuva yuvasına yedek bir CP 343-1 Lean takıldığında, güç açıldığında yapılandırmasını S7-300 CPU'sunun belleğinden otomatik olarak indirir — CPU, yuvasına hangi CP yapılandırmasının ait olduğunu bilir ve bunu yeni modüle aktarır.
Servis mühendisi fiziksel modülü takar; sistem gerisini halleder.
S1: CP 343-1 Lean, S7 iletişimini yalnızca sunucu olarak destekler. Bu, diğer S7 denetleyicileriyle veri alışverişi için ne anlama geliyor?
Sunucu modunda, CP 343-1 Lean diğer Siemens cihazlarından gelen S7 iletişim isteklerine yanıt verir ancak bu istekleri kendisi başlatmaz.
Bu, bir STEP 7 veya TIA Portal mühendislik istasyonunun CPU'nun verilerine erişebileceği ve PUT/GET talimatlarını başlatan diğer S7 denetleyicilerinin bu CPU'nun veri bloklarındaki verileri okuyup yazabileceği anlamına gelir.
CP 343-1 Lean tarafındaki CPU'nun Ethernet üzerinden uzak bir S7 denetleyicisinden aktif olarak veri okuması için, CP'nin STEP 7 S7 bağlantısını (aynı proje içinde çalışan) kullanan STEP 7 PUT/GET işlev bloklarını veya uzak denetleyici de bir TCP sunucusu çalıştırıyorsa TCP/IP SEND/RECEIVE'ı kullanması gerekir.
S2: Entegre anahtar 2 RJ45 portuna sahiptir. CP 343-1 Lean, hat veya halka topolojilerini mi yoksa yalnızca yıldız topolojisini mi destekler?
2 portlu entegre anahtar hem yıldız hem de hat (papatya zinciri) topolojilerini destekler.
Hat topolojisinde, bir RJ45 yukarı akış ağ cihazına (anahtar veya başka bir CP) ve diğeri bir sonraki aşağı akış cihazına bağlanır — her bağlantı noktası için merkezi bir anahtar gerektirmeden bir CP 343-1 Lean modül zinciri oluşturur.
Bu, denetleyicilerin sıralı olarak fiziksel olarak düzenlendiği ve her konumda ayrı bir altyapı anahtarının sakıncalı olacağı panel sıraları veya üretim hatlarında yaygın bir topolojidir.
Halka topolojisi (medya yedekliliği için) CP 343-1 Lean tarafından desteklenmez; MRP (Medya Yedeklilik Protokolü) ile halka topolojisi için tam CP 343-1 Advanced (6GK7343-1GX30) gereklidir.
S3: CP 343-1 Lean'in desteklediği maksimum eşzamanlı TCP bağlantı sayısı nedir?
CP 343-1 Lean, sınırlı sayıda eşzamanlı aktif bağlantıyı destekler — tam CP 343-1'den daha azdır, bu da iki varyant arasındaki temel mimari farktır. Lean sürümündeki tipik bağlantı kaynağı yaygın senaryoları kapsar: SCADA/tarih sistemlerine birkaç TCP bağlantısı, HMI panellerine bir veya iki S7 bağlantısı ve PROFINET IO cihazı iletişimi.
Yüksek yoğunluklu çoklu bağlantı uygulamaları (birçok eşzamanlı SCADA istemcisi, birden fazla eşzamanlı S7 ortağı) için, daha büyük bağlantı tablosuna sahip tam CP 343-1 (6GK7343-1EX30) belirtilmelidir.
S4: CP 343-1 Lean, TIA Portal'da mı yapılandırılabilir, yoksa STEP 7 V5.x mi gereklidir?
CP 343-1 Lean, hem STEP 7 V5.5 (klasik) hem de TIA Portal'da (V13 ve sonrası, uygun donanım destek paketi ile) yapılandırılabilir.
TIA Portal'da, CP, SIMATIC NET / S7-300 iletişim modülleri altında cihaz kataloğunda görünür ve ağ yapılandırmasındaki CP'nin özellikler iletişim kutusu kullanılarak yapılandırılır.
TIA Portal, S7-300 CPU'yu, CP 343-1 Lean'in Ethernet bağlantılarını ve PROFINET IO cihazı yapılandırmasını tek bir araçta yapılandırmak için birleşik bir ortam sağlar.
S5: CP 343-1 Lean, PROFINET IO Denetleyici işlevini mi yoksa yalnızca cihaz işlevini mi destekler?
6GK7343-1CX10-0XE0 CP 343-1 Lean, yalnızca PROFINET IO Cihazı işlevini destekler — bir PROFINET ağındaki dağıtılmış G/Ç cihazlarını yönetmek için PROFINET IO Denetleyicisi olarak hareket edemez.
PROFINET IO Denetleyicisi olarak hareket etmesi gereken (ET 200SP, ET 200M veya diğer PROFINET IO cihazlarını yöneten) S7-300 sistemleri için, PROFINET özellikli bir CPU (CPU 315-2 PN/DP gibi) veya PROFINET IO Denetleyici özelliğine sahip CP 343-1 Advanced (6GK7343-1GX30) gereklidir.
Lean'in IO Cihazı işlevi, daha büyük bir PROFINET sisteminde bir köle veya alt istasyon olarak hareket eden bir S7-300 için uygun rol olan, yukarı akış bir PROFINET IO Denetleyicisi tarafından yönetilmesine izin verir.
