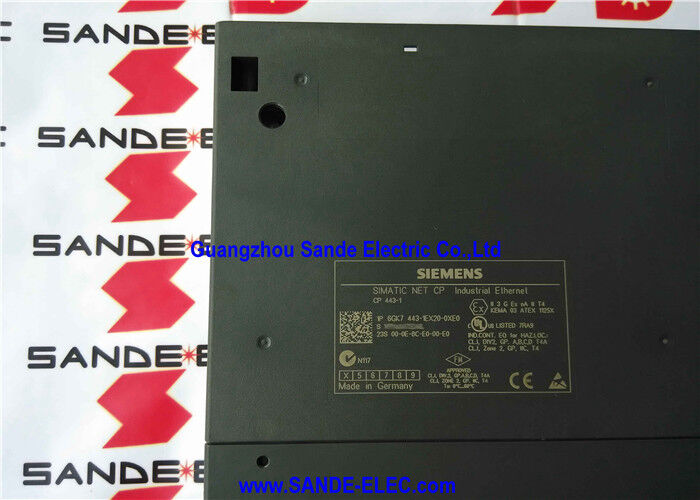

Siemens 6GK7443-1EX20-0XE0,.. CP 443-1 İletişim İşlemcisi S7-400 Endüstriyel Ethernet, Çift RJ45 10/100 Mbit/s, PROFINET IO Denetleyicisi, 128 Bağlantı, SNMP V2 / DHCP / Web Tanısı

Genel bakış

BuSiemens 6GK7443-1EX20-0XE0is the CP 443-1 communications processor for the SIMATIC S7-400 — the Industrial Ethernet interface module that connects the S7-400 PLC rack directly to 10/100 Mbit/s Ethernet networks while simultaneously acting as a PROFINET IO controller for distributed I/O systems.

S7-400 modül hiyerarşisinde, CP 443-1, CPU modülleri ile birlikte arka düzleme takılır ve tüm ağ iletişim yükünü CPU'dan bağımsız olarak taşır.Ethernet protokol işlemini boşaltmak, böylece CPU, iletişim başlığı olmadan PLC programının yürütülmesine odaklanır. Tarama döngüsünün performansını azaltır.

EX20 varyantının en ayırt edici donanım özelliği, ERTEC 400 çipi etrafında inşa edilmiş entegre iki portlu gerçek zamanlı anahtarıdır.

The two RJ45 ports are not two independent network connections — they share one IP address and form a switch that allows the module to participate in both linear (daisy-chain) and ring topologies without an external switch.

This is directly relevant for PROFINET IO installations where the linear topology through device-to-device connections reduces hardware cost and cabinet space compared to star-wired architectures requiring a central switch at every tier.

Halka topolojisi, Medya Redundancy Protokolü (MRP) ile birleştirildiğinde, ağın tek bir kablo veya anahtar arızasından otomatik olarak kurtulmasını sağlar.PROFINET IO cihazlarının arızalı koşullar sırasında çevrimiçi tutulması.

CP 443-1 EX20, 128 aktif bağlantıda çok protokol modunda, aynı anda S7 veri alışveriş bağlantıları, açık TCP/IP soket bağlantıları, PROFINET IO denetleyici bağlantıları karışımını koruyabilir.,ve S5 uyumlu cihazlarla SEND/RECEIVE oturumları hepsi eşzamanlı olarak aktif ve hepsi CP'nin kendi işlemcisi tarafından bağımsız olarak yönetilir.

CP, S7-400 CPU'ya raktaki standart bir modül olarak görünür ve yapılandırma sırasında NetPro'da tanımlanan paylaşılan CPU belleği alanları aracılığıyla veri değişimi işlenir.

Ana Özellikler

İletişim Hizmetleri Her Modun Sunduğu

CP 443-1'ün bir tesis ağındaki değeri, aynı anda desteklediği iletişim modlarının genişliğinden kaynaklanır.

S7 iletişim (PUT/GET)Siemens-Siemens veri alışverişi protokolüdür.

S7-400 işlemcilerinin diğer S7 denetleyicilerine doğrudan verileri okuması ve yazmasına izin verir. S7-300, S7-400, veya S7-1500 geçit yoluyla PUT ve GET program bloklarını kullanarak.

Bu, çoklu denetleyici üretim hatlarında PLC arasındaki koordinasyon standardıdır.Bir denetleyicinin işlem değerlerini okuması veya tesis ağı boyunca diğer denetleyicilere ayar noktaları yazması gerektiğinde.

Al / YazEski S5 bağlantı modelini kullanan eski SIMATIC S5 sistemleriyle geriye dönük uyumluluk sağlar.

Hem S7-400 hem de eski S5 sistemlerinin birlikte var olduğu tesislerde, CP 443-1'ün Fetch/Write yeteneği, protokol dönüştürme ekipmanına ihtiyaç duymadan eski donanımla iletişimi sürdürür.

Gönder/Al (açık iletişim)Siemens dışındaki sistemlerle iletişim için TCP/IP veya ISO soket bağlantıları uygulayabilir. SCADA sunucuları, MES platformları, kalite sistemleri, ERP entegrasyon noktaları.ve standart Ethernet üzerinden iletişim kuran üçüncü taraf denetleyiciler.

S7-400 CPU'nun programındaki SEND ve RECEIVE fonksiyon blokları, bu bağlantılar için CP'ye ve ondan geçen verileri işliyor.

PROFINET IO denetleyiciDağıtılmış I/O sistemlerini “ET 200S, ET 200M, ET 200SP, PROFINET özellikli sürücüleri ve aletleri “ doğrudan Ethernet ağı üzerinden S7-400 CPU'sına bağlar.ayrı bir PROFIBUS saha otobüsü altyapısına ihtiyaç duymadan.

CP 443-1 EX20, öncelikli başlatmayı destekleyen en fazla 32 PROFINET IO cihazı ile döngüsel IO veri alışverişini yönetir.ve tüm PROFINET gerçek zamanlı iletişimi CPU program döngüsünden bağımsız olarak işliyor.

ERTEC 400 Entegre Değiştirici Topoloji ve Bırakma

CP 443-1 EX20'nin içindeki ERTEC 400 çipi, Siemens'in PROFINET uygulamaları için SCALANCE X endüstriyel anahtarlarında kullanılan aynı silikondur.

CP modülüne entegre edilmesi, modülün yüz tabakasındaki iki RJ45 bağlantı noktasının, modülün tek bir Ethernet adresini paylaşan yönetilen anahtar bağlantı noktası olduğunu ve iki ayrı ağ arayüzü olmadığını gösterir.

Doğrusal bir topolojide, CP'nin iki bağlantısı ön ve arkasındaki aygıtla bir gül zincirinde bağlantı kurar.Her düğümde yıldızlı kablolu bir anahtar gerektirmeden birden fazla cihazı içeren tek bir Ethernet segmenti oluşturmak.

Bir halka topolojisinde (MRP etkinleştirildiğinde), son cihazın ikinci portu ilkine geri bağlanır ve kapalı bir halka oluşturur.

MRP standardı, halka içindeki bir aygıtın Ring Yöneticisi olarak nasıl davrandığını tanımlar.Halka bütünlüğünü sürekli olarak izlemek ve halka kırılma tespit edildiğinde 200 milisaniyeden kısa bir sürede alternatif bir yol etkinleştirmek.

For PROFINET IO systems where maintaining IO communication continuity is important — particularly in applications where sensor or actuator data loss during a fault could create safety issues or process quality problems — the ring topology with MRP provides a cost-effective redundancy mechanism that uses only the cables and ports already present in the installation.

IP Erişim Denetim Listesi Network Layer'daki Güvenlik

IP erişim kontrol listesi (ACL) fonksiyonu, CP 443-1'ün belirli IP adreslerinden veya IP adres aralığından gelen bağlantıları kabul etmesini veya reddetmesini sağlar.

Bu, hangi dış sistemlerin CP üzerinden S7-400 CPU'ya bağlantı başlatabileceğini sınırlayan bir ağ katmanı erişim kontrolü sağlar.

OT (Operasyonel Teknoloji) ağının kurumsal BT sistemlerine veya bulut altyapısına bağlandığı bir tesis ortamında, CP'deki bir IP ACL, sadece SCADA sunucuları,mühendislik iş istasyonları, ve yapılandırılmış IP adresleri olan HMI sistemleri bağlantılar kurabilirken, diğer tüm ağ trafiği CP'de engellenir.

Bu, güvenlik duvarları ve ağ segmentasyonu ile düzgün bir şekilde tasarlanmış bir ağ mimarisinin yerine geçmez.ama Ethernet arayüzü üzerinden PLC'ye istenmeyen veya kötü amaçlı erişime karşı anlamlı bir ek koruma katmanı sağlar.

Sık Sorulan Sorular

S1: CP 443-1 EX20'nin iki RJ45 portu var. Aynı anda iki farklı alt ağla bağlantı kurabilir mi?

Hayır. İki RJ45 portu, modülün entegre ERTEC 400 anahtarındaki portlardır ve tek bir IP adresini paylaşırlar. Farklı alt ağlardaki iki bağımsız ağ arayüzü değildirler.Her iki port da aynı Ethernet segmentine aittir..

Çift portlu tasarım, tek bir ağ içinde doğrusal ve halka topolojilerini destekler. Çoklu alt ağ iletişimi için (S7-400'ü birden fazla bağımsız ağa bağlamak),Aynı S7-400 rafına monte edilmiş birden fazla CP 443-1 modülü gereklidir..

S2: Maksimum aktif bağlantılar 128 olarak listelenmiştir.

128 bağlantı limiti, tüm aktif protokol modlarında aynı anda toplamdır.

S7 iletişimi, SEND/RECEIVE ISO-on-TCP/ISO/UDP ve PROFINET IO arasındaki tahsis, NetPro'da yapılandırılır ve paylaşılan havuzdan tüketilir.PROFINET IO cihaz bağlantıları diğer bağlantılarla aynı havuzdan tüketir.

Gerçek tahsis, özel uygulama gereksinimlerine bağlıdır. Birçok PROFINET IO cihazına sahip bir sistem, havuzdan daha fazla bağlantı tüketir.S7 ve SEND/RECEIVE için aynı anda daha az kullanılabilir.

CP 443-1'ün işletme kılavuzu, maksimum yapılandırmayı planlamak için ayrıntılı bağlantı bütçesi tabloları sunar.

S3: CP 443-1 EX20, S7-400H yedek CPU'ları ile kullanılabilir mi?

Evet, EX20, H-CPU yapılandırmalarında bir yedek modül olarak kullanılabilir, V4.0 ve üstü firmware çalışan H-CPU'lar dahil.

Bununla birlikte, sınırlamalar vardır: SEND/RECV arayüzündeki SSEND/SRECV modu H-CPU'lar ile desteklenmez ve PROFINET IO H-CPU'lar ile desteklenmez.

PROFINET IO'yu gerektiren H-sistem uygulamaları için, gelişmiş CP varyantı belirlenmelidir. S7 iletişim ve diğer modlarda standart SEND/RECEIVE H-CPU'lar ile doğru çalışır.

S4: CP 443-1 EX20'yi kurmak için hangi yapılandırma yazılımı gereklidir?

CP 443-1 EX20, NetPro ağ yapılandırma aracı ile SIMATIC STEP 7 (Klasik) kullanarak yapılandırılmıştır.

Adım 7'de CP modülü S7-400 donanım yapılandırmasına eklenir ve daha sonra bağlantıları tanımlamak için NetPro kullanılır. S7, SEND/RECEIVE, PROFINET IO görevleri,ve IP adresi dahil tüm ağ parametreleri, alt ağ, DHCP ayarları ve IP erişim kontrol listesi.

TIA Portalı, CP 443-1 EX20'yi S7-400 için yerel olarak yapılandırmaz; STEP 7 Classic bu modül jenerasyonu için uygun araç olarak kalır.

S5: 6GK7443-1EX20-0XE0 üretimi durduruldu. Önerilen halefi nedir?

Siemens, CP 443-1 EX31 (6GK7443-1 EX31-0XE0)'yi EX20'nin halefi olarak önermektedir.

EX31, aynı temel özellik kümesini ve fiziksel arayüzünü koruyor (ikili RJ45,ERTEC tabanlı anahtar) eklerken, EX20'nin standart çalışma aralığından daha geniş olan 70 °C'ye kadar ortam sıcaklığında çalışacak kaplı bir devreler kartı eklenir..

EX31, çoğu uygulamada EX30 ve EX20'nin yerine geçiyor.

Yeni S7-400 projeleri için Siemens ayrıca, ayrı bir CP modülüne ihtiyaç duyulmamasını ortadan kaldıran PROFINET'in yerli entegrasyonu ile S7-1500'e göç yolunu değerlendirmeyi önerir.
