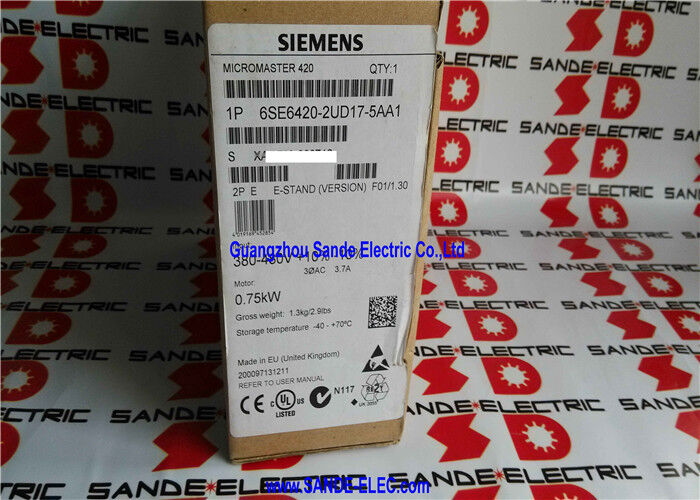

Dönüştürücü 6SE6420-2UD17-5AA1 6SE6 420-2UD17-5AA1 6SE642O-2UD17-5AA1

Siemens 6SE6420-2UD17-5AA1 MICROMASTER 420 Inverter Drive 0.75 kW CT / 3AC 380 480V / 3.70A / Filtresiz

MICROMASTER 420 Standart uygulamalar için basit, kompakt değişken hız sürücüsü

6SE6420-2UD17-5AA1, Siemens'in MICROMASTER 420 sürücü yelpazesinin 0.75 kW üyesidir.75 kW, 380~480V üç fazlı güç kaynağı, bu MM420 serisinin giriş seviyesi güç sınıfıdır: pompalar, fanlar, konveyör bölümleri, küçük kompresörler,Hız kontrolü gereken ama gelişmiş tahrik fonksiyonları gerekli olmayan genel makine tahrik uygulamaları.

"Filtre olmadan" işareti, bu varyant için belirleyici satın alma kararı noktasıdır.Dahili filtre, ağ kaynağındaki yüksek frekanslı gürültüyü azaltır, sürücünün ek harici bileşenler olmadan çevresi için EMC emisyon sınırlarına uymasını sağlar.Filtresiz varyant (bu birim) daha küçük ve daha düşük maliyetlidir, ancak kurulum alanı bunu gerektiriyorsa, yönetilen emisyon standartlarını karşılamak için harici bir EMC filtresi gerektirir..

Dış filtre seçimi, sürücünün nominal akımı (3.70A), kablo uzunlukları ve sitenin emisyon sınıfı gereksinimleri (EN 61800-3 altında C2 veya C3 kategorisi) ile belirlenir.Sıkı emisyon sınırları uygulanan konut veya hafif endüstriyel ortamlardaki tesisler içinÖzel ağlardaki ağır endüstriyel ortamlarda kurulumlar için, sürücü, sitenin EMC değerlendirmesine tabi olarak harici bir filtre olmadan çalışabilir.

%96 verimlilik ve 0 güç faktörü.95, MM420, önemli bir reaktif bileşen olmadan, güç kaynağı altyapısında görünen güç talebini azaltarak, ağdan nominal gerçek gücüne yaklaşıyor.

Ana Özellikler

HO (Ağır Aşırı Yükleme) Akım derecesi

3.70A'nın giriş akım özelliği, ağır aşırı yükleme (HO) nominal akımdır.MICROMASTER 420'nin HO derecesi, sürücünün sürekli değerli akımın ̇ taşıyıcı sürücüleri üzerinde önemli ölçüde zirve aşırı yük akımları görebileceği sabit tork yüklerini kapsar, kompresörler ve başlangıç veya geçici yüklerin akım zirvelerini yarattığı karıştırma uygulamaları.

HO derecesi, bu uygulamalar için aşırı yük marjını sağlar.Sürücü genellikle hafif aşırı yükleme (LO) derecesinde daha yüksek bir motor gücüne hizmet edebilir.

Sık Sorulan Sorular

S1: MICROMASTER 420'nin filtreli ve filtresiz versiyonları arasındaki fark nedir?

Filtre varyantı, sürücünün anahtarlama eyleminden kaynaklanan yüksek frekanslı emisyonları, şebeke kaynağına yayılmasını engelleyen yerleşik bir EMC giriş filtresini içerir. The no-filter variant (6SE6420-2UD17-5AA1) omits this filter — the drive is more compact and costs less but requires an external EMC filter for EMC compliance in most industrial and all residential/commercial installationsSürücü işlevselliği iki varyant arasında aynıdır.

S2: MM420 0.75kW'lık motorun 380 ′′ 480V'de ne kadar büyüklüğünde destekleri var?

6SE6420-2UD17-5AA1, 380 ∼ 480 V'de 0.75 kW (1 HP) standart üç fazlı indüksiyon motorunu çalıştırır.75 kW 380 ̊480V (Y bağlantısı)Önemli ölçüde daha büyük bir motoru bağlamayın; sürücünün 3.70A değerli akımı, sağlayabileceği maksimum sürekli motor akımını belirler.

S3: MICROMASTER 420 STO (Safe Torque Off) güvenlik işlevini destekler mi?

Temel MICROMASTER 420 (6SE6420 serisi) STO'yu sertifikalı bir güvenlik fonksiyonu olarak desteklemez. Bu, daha sonraki SINAMICS G120 serisinden önemli bir ayrımdır.Sertifikalı STO veya diğer işlevsel güvenlik fonksiyonlarını gerektiren uygulamalar için (SIL 2 / PLd), SINAMICS G120 güvenlik fonksiyonları ile bir PM ( Güç Modülü) ve CU (Kontrol Birimi) uygun seçimdir.

S4: MICROMASTER 420 hangi iletişim protokollerini destekliyor?

MM420 taban birimi, uzaktan parametreler erişimi, hız ayar noktası ve başlatma / durdurma komutları için USS (Universal Serial Interface) protokolünü destekleyen bir seri RS-485 portu sağlar.PROFIBUS DP entegrasyonu için isteğe bağlı bir PROFIBUS iletişim panosu eklenebilirSürücü ek donanım olmadan PROFINET veya Ethernet tabanlı protokolleri desteklemez.

S5: 6SE6420-2UD17-5AA1 tamir edilebilir mi ve nereden geliyor?

MICROMASTER 420 sürücüleri Siemens sürücü servisi ve uzman sürücü onarım merkezleri aracılığıyla onarılabilir.Kapı sürücü panelleriMM420, büyük bir kurulu tabanla olgun bir üründür.Hem yeni hem de test edilmiş yenilenmiş üniteler Siemens'in kendi tedariklerinden ve kurulmuş MM420 sonrası pazarından mevcuttur.Doğru güç / voltaj / filtre yapılandırmasını sağlamak için 2UD17-5AA1 dahil olmak üzere tam parça numarasını onaylayın.
