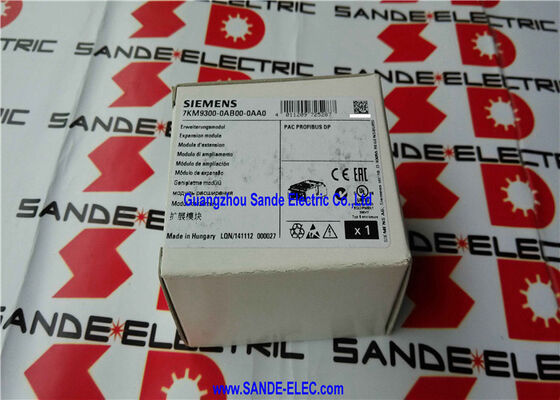

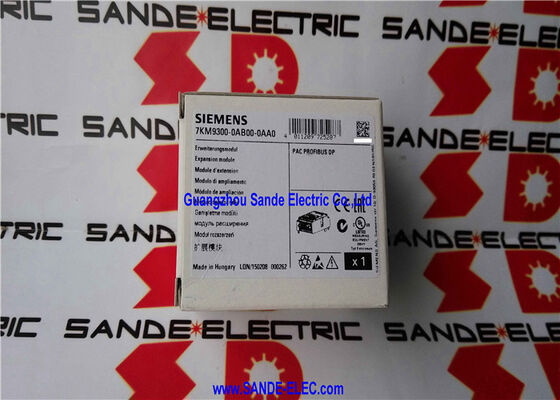

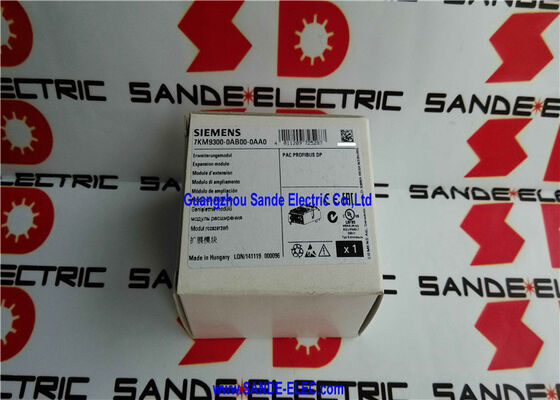

Plug-in İletişim Modülü 7KM9300-0AB00-0AA0 7KM9 300-0AB00-0AA0

Siemens 7KM9300-0AB00-0AA0

Genel bakış

BuSiemens 7KM9300-0AB00-0AA0Siemens SENTRON PAC enerji sayaçları için PROFIBUS DP genişletme modülüdür. 7KM PAC3200 ve PAC4200 ölçüm cihazları.Tek başına çalışan bir enerji sayacını tamamen ağlanmış bir PROFIBUS DP kölesine dönüştürür., ölçüm cihazının tüm parametrelerini ‡ voltaj, akım, güç, enerji, güç faktörü, frekans, harmonikler ‡ tesis ağındaki herhangi bir PROFIBUS DP kaptanına sunar.

Temel değer önerisi basittir: Güç dağıtım panellerinde, devre değiştirme bölmelerinde ve motor kontrol merkezlerinde yerleştirilen enerji sayaçları değerli elektrik verileri toplar.Bu veriler sadece kontrol sistemine ulaşırsa yararlıdır., enerji yönetimi yazılımı veya üzerinde hareket eden SCADA platformu.

İletişim arayüzü olmadan, sayaç kendi göstergesinde yerel olarak okumalarını görüntüler. Sadece panelin önünde duran bir kişi tarafından okunur. PROFIBUS DP modülü kurulduğundaTüm ölçülen miktarlar bitkinin PROFIBUS ağından sürekli olarak ihtiyaç duyulduğu yere akıyor..

Modül, doğrudan PAC3200 veya PAC4200'ün genişleme yuvasına bir fiş olarak yerleştirilir. Ek montaj alanı, ayrı güç kaynağı, modül ve sayaç arasındaki dış kablolama yoktur.

PAC3200'ün genişleme mimarisi bu modülerliği göz önünde bulundurarak tasarlanmıştır: tek bir yuva PROFIBUS DP, PROFINET, Modbus RTU veya RS485 modülünü kabul eder,Aynı sayaç donanımının, plug-in modülünü değiştirerek farklı iletişim mimarilerine hizmet vermesini sağlar.

Ana Özellikler

Döngüsel Veri Değişimi PROFIBUS üzerinden ne aktarılır

PROFIBUS DP protokolü, döngüsel bir master-slave anket modeli içinde çalışır: DP ustası (tipik olarak Siemens S7-300 veya S7-400 CPU,veya herhangi bir PROFIBUS DP ana denetleyicisi) her otobüs döngüsünde PAC3200'ün PROFIBUS modülüne bir istek gönderir, ve modül şu anda ölçülen verilerle yanıt verir.

PROFIBUS master'ın donanım yapılandırmasına yüklenen GSDML yapılandırma dosyası aracılığıyla, mühendis PAC3200'den ölçülen büyüklüklerin döngüsel veri çerçevesine dahil edileceğini seçer.

PAC3200, kapsamlı bir güç kalitesi parametresi setini ölçer. Üç fazlı voltajlar (L-L ve L-N), üç fazlı akımlar, üç fazlı aktif, reaktif ve görünen güç,Üç fazlı güç faktörleri, frekans, toplam aktif ve reaktif enerji (dört kwadrant ölçüm için ithalat ve ihracat), harmonik içeriği ve talep değerleri.

Bunların hepsinin her PROFIBUS mesajında olması gerekmez ¢ GSDML yapılandırması, kontrol sisteminin gerçekte ihtiyaç duyduğu şeyleri seçmeyi ve otobüs döngüsünün kullanımını optimize etmeyi sağlar.

Bu seçici konfigürasyonun pratik yararı bant genişliği verimliliğidir: a PROFIBUS network serving many PAC3200 meters (each with its own PROFIBUS module) does not need to transmit the full meter dataset from each node in every cycle — only the quantities actively used by the control system are included, diğer cihazlar için otobüs kapasitesini bırakıyor.

Acyclic Data ¢ DPV1 Tam parametreler kümesine erişim

Döngüsel kanalın ötesinde,7KM9300-0AB00-0AA0, PROFIBUS DPV1 aracılığıyla asiklik veri alışverişini destekler. Genişletilmiş PROFIBUS DP protokolü, döngüsel taramanın dışında veri kayıtlarının okunmasını ve yazılmasını sağlar.DPV1 aşağıdakiler için kullanılır:

Yapılandırma erişimi:PAC3200 yapılandırma parametrelerini (CT oranları, VT oranları, ölçüm sistemi yapılandırması, alarm sınırları) ölçüm cihazının ön paneline fiziksel erişim olmadan PROFIBUS master'dan okumak ve yazmak.

Genişletilmiş ölçüm verileri:Döngüsel kanala dahil olmayan ölçülen büyüklüklerin okunması ̇ tarihsel enerji değerleri, genişletilmiş harmonik veriler,Ya da daha az sıklıkla gerekli olan parametreler, her otobüs döngüsünden ziyade talep üzerine.

Teşhis verileri:DPV1 kanalı, cihaz tanı bilgileri taşıyor. Modül durumu, iletişim hatası işaretleri,PROFIBUS kaptanına normal ölçüm döngüsünü kesmeden enerji sayacının detaylı sağlık izlemesini sağlayan.

Sık Sorulan Sorular

S1: 7KM9300-0AB00-0AA0 modülü, PROFIBUS üzerinden PAC4200'ün dijital giriş ve çıkışlarıyla birlikte kullanılabilir mi?

Evet, PROFIBUS DP modülü PAC4200'e yüklendiğinde (dışarıdaki dijital giriş ve çıkışları içerir),Bu giriş ve çıkışların I/O durumuna PROFIBUS döngüsel kanalı ve DPV1 üzerinden erişilebilir..

Döngüsel kanaldaki kontrol baytları, PROFIBUS master'ın PAC4200'ün dijital çıkışlarını kontrol etmesini sağlar.Bir impuls çıkışını tetiklemek veya bir kontrol rölesini değiştirmek, giriş durumu ve tüm ölçülen büyüklükler aynı döngüsel çerçevede tekrar okunurken.

S2: PROFIBUS modülleri ile kaç 7KM PAC3200 metre PROFIBUS DP segmentine bağlanabilir?

Standart bir PROFIBUS DP segmenti, bir tekrarlayıcı olmadan 32 istasyona (döngü) kadar destek verir. Tekrarlayıcılarla, PROFIBUS DP ağında 126 köle adresine kadar erişilebilir.PROFIBUS modülü olan her PAC3200 bir köle adresini işgal eder..

Pratikte, tek bir bölümdeki metre sayısı, otobüs döngüsü süresi gereksiniminden dolayı sınırlıdır.her tam tarama döngüsü, yapılandırılmış otobüs hızında ne kadar uzun sürerse (genellikle 1Karışık cihaz ağları için.5 Mbit/s).

S3: PAC3200'ün PROFIBUS modülünü STEP 7'de yapılandırmak için hangi GSD dosyası gereklidir?

PROFIBUS DP modülü, Siemens'in 7KM PAC serisi için sağladığı GSD dosyasını gerektirir. GSD dosyası modülün veri formatını, döngüsel veri seçeneklerini (ölçülen miktarların hangi seçilebileceğini) tanımlar,ve teşhis yetenekleri.

Dosya Siemens Endüstri Çevrimiçi Destek'ten indirilmiş ve STEP 7'nin donanım kataloğuna aktarılmıştır.Daha sonra HW Config arayüzünde PROFIBUS modülü ile PAC3200 yapılandırılabilir PROFIBUS DP kölesi olarak görünür.

GSDML dosyası, otobüs bant genişliği kullanımını optimize etmek için döngüsel kanal için ölçülen büyüklüklerin bireysel seçimini destekler.

S4: -0AB00-0AA0 sürümü, -0AB01-0AA0 modülüyle doğrudan değiştirilebilir mi?

-0AB01-0AA0, -0AB00-0AA0'nun halefisidir ve uyumluluğu PAC3200/PAC4200'den öte ek cihazlara (PAC3220, 3VA COM100/800) da genişletir.Her iki modül de aynı veri arayüzü ile PROFIBUS DP köleleri olarak çalışır..

Fiziksel olarak, her iki modül de aynı PAC genişleme yuvasında kurulur.ve STEP 7 / TIA Portal donanım konfigürasyonu mevcut bir projede diğerini değiştirirken doğrulanmalıdır.

S5: PROFIBUS modülü ve PAC3200'ün yerleşik ekranı aynı anda çalışabilir mi?

Evet, PROFIBUS DP modülü ve PAC3200'ün yerel ekranı ve ön panel klavyesi bağımsız ve eşzamanlı olarak çalışıyor.

Ölçüm verileri PROFIBUS üzerinden gerçek zamanlı olarak aktarılırken, sayacın yerel ekranı normal ölçüm ekranlarını göstermeye devam eder.Enerji .

PROFIBUS modülünün kurulması PAC3200'ün herhangi bir yerel çalışma yeteneğini devre dışı bırakmaz veya değiştirmez.
