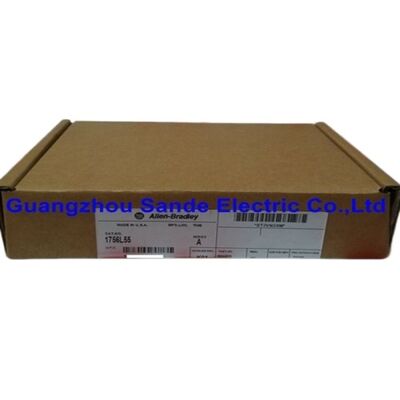

ControlLogix İşlemci 1756L55 1756 L55 1756L55

1756-L55 | ControlLogix Logix5555 İşlemci — Dahili Bellek Yok / 1756-M Kart Ekleme / 250 Yerel I/O / EtherNet/IP ControlNet DeviceNet / 0–60°C / 0,34 kg

Dahili Bellek Yok — 1756-L55'in Temel Özelliği

Daha sonraki ControlLogix CPU'larının çoğu, program ve veri belleğini doğrudan işlemci modülüne entegre eder. 1756-L55 bunu yapmaz. Aynı kasa yuvasındaki CPU'nun yanına ayrı bir 1756-M serisi bellek kartının takılmasını gerektirir.

Bellek kartı 1756-L55 modülünün içine takılır. 1756-L55 bir kasa yuvasını kaplar; bellek kartı aynı fiziksel düzeneğin bir parçasıdır. Bellek seçenekleri geniş bir kapasite aralığını kapsar:

Pil yedeklemenin istenmediği uygulamalar için (tehlikeli alan panelleri, mobil ekipman, sık bakım döngüsü olmayan kurulumlar) 1756-M22/M23/M24 kalıcı bellek kartları program içeriğini pil olmadan saklayarak planlı değiştirme gereksinimini ortadan kaldırır.

Temel Özellikler

Ölçek — 250 Yerel G/Ç Modülü, 4800 Dağıtılmış Nokta

1756-L55, ControlLogix dağıtılmış I/O mimarisi içerisinde çalışır. Bu işlemcinin erişebildiği ControlLogix kasa arka panellerine 250'ye kadar yerel G/Ç modülü monte edilir. Dağıtılmış uygulamalar için (EtherNet/IP, ControlNet veya DeviceNet üzerinden uzak G/Ç düşüşleri) toplam 4800 dağıtılmış G/Ç noktasına ulaşır. Arka panel iletişimi 5 Mbps'ye kadar hızlarda çalışarak yoğun bir G/Ç yapılandırmasında gerçek zamanlı G/Ç güncellemelerini destekler.

İletişim ağı 1756-L55'in kendisinde yerleşik değildir. Ağ bağlantısı, bitişik kasa yuvalarına takılı 1756 serisi iletişim modüllerinden gelir:

• Ethernet/IP:1756-ENET veya 1756-ENBT modülleri
• KontrolNet:1756-CNB veya 1756-CNBR modülleri
• CihazNet:1756-DNB modülü

Bu modüler iletişim yaklaşımı, uygun iletişim modüllerinin seçilmesiyle aynı 1756-L55 işlemcinin farklı ağ topolojileri (yalnızca EtherNet/IP, ControlNet ring, çoklu ağ hibrit) için yapılandırılmasına olanak tanır.

Uygulama Senaryoları

Otomotiv montaj hattı:Kaynak, bağlama ve malzeme taşıma için karmaşık sıralı mantığı çalıştıran 1756-L55 ve 1756-M13 (1,5MB) bellek kartına sahip ControlLogix şasi. 1756-ENBT modülü aracılığıyla EtherNet/IP, robot kontrolörlerini ve görüş sistemlerini birbirine bağlar. 1756-CNB aracılığıyla ControlNet, hat boyunca uzak I/O düşüşlerine yönelik deterministik I/O güncellemelerini yönetir.

Su arıtma tesisi:1756-M12 (750KB) ile 1756-L55, pompa sıralamasını, valf kontrolünü ve PID döngüsü izlemeyi yönetir. 1756-DNB aracılığıyla DeviceNet, değişken hızlı sürücüleri entegre eder; EtherNet/IP, SCADA sistemi ile HMI panellerini birbirine bağlar.

Yiyecek ve içecek üretimi:Yıkanabilir ortam panelinde 1756-M22 (NVRAM, pil yok) ile 1756-L55. Kalıcı bellek, erişilmesi zor bir yerde pil değiştirme planlamasını ortadan kaldırır.

SSS

S1: 1756-L55 bellek kartı takılmadan çalışabilir mi?

Hayır. 1756-M bellek kartı olmadan 1756-L55'in kullanıcı programı deposu yoktur ve herhangi bir mantık yürütemez. Bellek kartı gerekli bir bileşendir. İşlemci ve bellek kartı tüm CPU düzeneğini oluşturur; sistemi sipariş ederken veya değiştirirken hem 1756-L55'i hem de uygun 1756-M kartını belirtin.

S2: 1756-L55 hangi programlama yazılımını ve dilleri destekliyor?

RSLogix 5000, 1756-L55 için RS-232C programlama portu veya EtherNet/IP veya ControlNet iletişim modülü aracılığıyla bağlantı sağlayan programlama ortamıdır. RSLogix 5000, IEC 61131-3'e uygun olarak Merdiven Diyagramını, Fonksiyon Blok Diyagramını, Yapılandırılmış Metin ve Sıralı Fonksiyon Tablosunu destekler. Daha yeni ürün yazılımı revizyonları için Studio 5000 Logix Designer, aynı programlama dillerini güncellenmiş bir arayüzle sağlar.

S3: 1756-BA1 pilinin ne zaman değiştirilmesi gerekir ve arızalanırsa ne olur?

Ortam sıcaklığına ve kullanıma bağlı olarak pilin yaklaşık 1-2 yılda bir değiştirilmesi önerilir. Kontrolör, akü kritik deşarja ulaşmadan önce arıza durumu aracılığıyla akü zayıf uyarısı üretir. Pil standart (NVRAM olmayan) bellek yapılandırmasında tamamen arızalanırsa, geçici SRAM'de depolanan program bir sonraki güç döngüsünde kaybolur. 1756-M22/M23/M24 kalıcı bellek çeşitleri pil gerektirmez; program içeriği pil olmadan güç kaybı nedeniyle korunur.

S4: 1756-L55 mevcut ControlLogix 5570 veya 5580 kasasıyla uyumlu mu?

1756-L55, herhangi bir ControlLogix 1756 serisi kasa arka paneliyle fiziksel olarak uyumludur. Ancak, 1756-L55 (Logix5555 işlemci) ile aynı kasadaki daha yeni L7x veya L8x işlemciler arasındaki iletişim ve ürün yazılımı uyumluluğu, özel yapılandırmaya bağlıdır. Uygulamada 1756-L55, yeni nesil işlemcilerle karıştırılmak yerine mevcut Logix5555 tabanlı sistemlerde korunur. Belirli çoklu CPU yapılandırmaları için kasa ve iletişim modülü uyumluluk matrisini doğrulayın.

S5: 1756-L55 (bellek yok) ile 1756-L55M12 gibi komple yapılandırılmış bir ünite arasındaki fark nedir?

1756-L55M12, 1756-L55 işlemci ve 1756-M12 (750KB) bellek kartının birleşik birleşimidir. "M12" son eki hangi bellek kartının dahil olduğunu gösterir. Sipariş verirken veya değiştirirken yalnızca "1756-L55", belleği olmayan çıplak işlemcidir; "1756-L55M12" (veya M13, M14, M16, M22, M23, M24), takılı olan belirli bellek kartını belirtir. Değiştirme amacıyla, arızalı bileşenin işlemci mi, bellek kartı mı yoksa her ikisi mi olduğunu doğrulayın.
