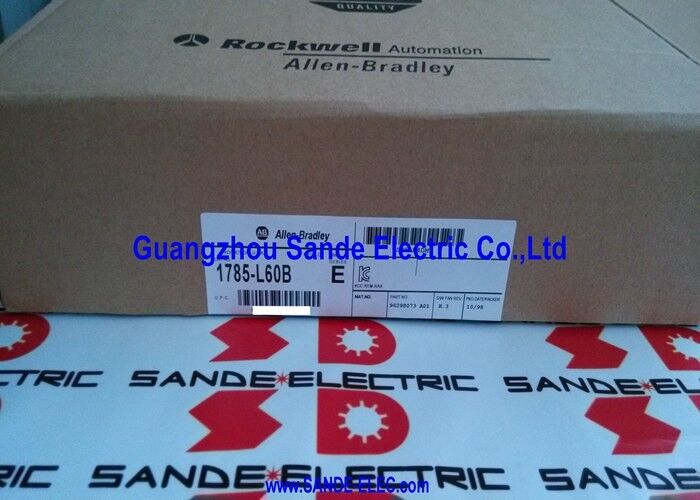

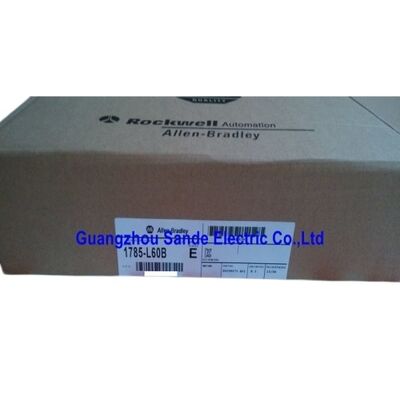

PLC-5 İşlemci 1785-L60B 1785L60B 1785-L6OB

1785-L60B | PLC-5/60 İşlemci — 64K Word SRAM / 3072 I/O / 4 DH+ / Uzak I/O / 24 Raf / 92 Uzak Kasa / RS-232

PLC-5/60 — PLC-5 Ailesinin Üst Ucu

1785-L60B, PLC-5 işlemci ailesinin en üst noktasında yer alan PLC-5/60'tır. Sayısal belirteç bellek kapasitesini yansıtır; 64K kelimelik SRAM içeren 5/60, 5/40 (28K) ve 5/30 (16K) varyantlarının üzerinde yer alır ve karmaşık proses kontrolü ve büyük ölçekli makine otomasyon programları için program ve veri belleği sağlar.

Dört DH+/Uzak I/O kanalı, PLC-5/60'ı ailedeki daha küçük işlemcilerden ayıran özelliktir. Her kanal bağımsız olarak ya bir DH+ (Data Highway Plus) eş iletişim ağını ya da uzak I/O raflarına Uzak I/O tarayıcı bağlantısını yönetir. Bir PLC-5/60 sistemi aynı anda programlama terminallerine DH+ bağlantısını sürdürebilir ve

Bir kanalda HMI sistemleri, ana kabindeki raflara bir saniyede Uzak G/Ç bağlantısı ve uzak makine bölümlerindeki dağıtılmış raflara iki Uzak G/Ç bağlantısı daha. Bu çok kanallı mimari, PLC-5/60'ı büyük dağıtılmış kurulumlar için doğru seçim haline getiren şeydir; tek kanallı işlemciler bu tür bağımsız iletişim alanlarını yönetemez.

92'ye kadar evrensel uzak I/O şasisi, yüzlerce saha cihazı ve aktüatörün bulunduğu yoğun proses kurulumlarını bile kapsayan toplam 3072 I/O kapasitesiyle, PLC-5/60 sisteminin fiziksel erişimini birden fazla tesis alanına genişletir.

Temel Özellikler

Dört DH+/Uzak G/Ç Kanalı — Bağımsız İletişim Alanları

1785-L60B'deki dört iletişim kanalının her biri bağımsız olarak çalışır. Büyük bir proses tesisinde veya malzeme taşıma tesisinde bu şu anlama gelir:

• Kanal 1 (DH+):Programlama iş istasyonları ve ControlView/WonderWare SCADA sunucularıyla paylaşılan DH+ ağına bağlanır.
• Kanal 2 (Uzak G/Ç):Ana elektrik odasındaki yerel uzak G/Ç raflarını tarar.
• Kanal 3 (Uzak G/Ç):Ana panelden 100 metre uzaktaki konveyör hattı bölümündeki uzak I/O raflarını tarar.
• Kanal 4 (Uzak G/Ç):Ayrı bir işleme bölümünde üçüncü bir raf grubunu tarar.

Dört kanalın tümü aynı anda çalışır ve PLC-5/60 programı, her rafın hangi kanal üzerinden iletişim kurduğuna bakılmaksızın aynı birleşik I/O görüntüsü aracılığıyla tüm I/O verilerine erişir.

Uygulama Senaryoları

Eski proses tesisi kontrolü:PLC-5 mimarisi üzerine kurulu kimyasal, su arıtma veya gıda işleme sistemleri. 1785-L60B, kurulu Uzak G/Ç raf kablolarını, DH+ ağını veya SCADA iletişim bağlantılarını değiştirmeden işlemciyi geri yükler.

Büyük malzeme taşıma sistemleri:Her makine bölümünde dağıtılmış Uzak G/Ç raflarına sahip konveyör ağları, tümü merkezi bir 1785-L60B'den yönetiliyor. Yedek işlemci, EEPROM yedekleme modülünden yüklenen programla sistemi tekrar çalışır duruma getirir.

Çok kanallı HMI ve kontrol entegrasyonu:Birden fazla konumdaki PanelView operatör terminallerine hizmet veren DH+ kanalları, Uzak I/O kanalları ise saha I/O'yu yönetir; her iki iletişim türü de tek bir işlemciden sağlanır.

SSS

S1: PLC-5/60, aile içindeki PLC-5/40 ve PLC-5/80 ile nasıl karşılaştırılır?

PLC-5/30, 16K kelime ve 2 DH+/RIO kanalı sağlar. PLC-5/40, 28K kelime ve 2 kanal sağlar. PLC-5/60 (bu işlemci) 64K kelime ve 4 kanal sağlar. PLC-5/80, 100K kelimeye ve 4 kanala kadar uzanır. Doğru model, kurulu sistemin program boyutuna ve gereken bağımsız iletişim kanallarının sayısına bağlıdır. 5/60'ı 5/40 ile değiştirmek hafızayı ve iletişim kapasitesini azaltır; doğrudan 5/60 değiştirme, doğru benzer yedektir.

S2: 1785-L60B değiştirilirken program nasıl korunur?

1785-MJ bellek modülü (EEPROM) takılıysa, program ve veriler bellek modülünde kalıcı olarak depolanır ve yedek işlemci açıldığında otomatik olarak yüklenir. Bellek modülü olmadan programın RS-232 veya DH+ bağlantı noktası aracılığıyla bir RSLogix 5 arşivinden indirilmesi gerekir. Arızalı işlemciyi kapatmadan önce bellek modülünün mevcut ve dolu olduğunu doğrulayın.

S3: 1785-L60B hangi pili kullanıyor ve ne kadar dayanıyor?

1785-L60B, güç kaybı sırasında SRAM'ın korunması için 1770-XYC pilini kullanır. Pil ömrü, çalışma koşullarına bağlı olarak genellikle 1 ila 5 yıldır. BATT LED göstergesi, akü voltajı tutma eşiğinin altına düştüğünde önceden uyarı sağlar. Planlı bir bakım döngüsünde proaktif olarak değiştirin; kritik kurulumlarda BATT göstergesini beklemeyin.

S4: 1785-L60B için hangi programlama yazılımı gereklidir?

RSLogix 5, PLC-5 ailesi için programlama ortamıdır.RSLogix 5, uygun uyumluluk ayarlarıyla standart Windows işletim sistemlerinde çalışır; yüklü yazılım sürümü için RSLogix 5 sürüm notlarından desteklenen işletim sistemi sürümünü doğrulayın.Bağlantı, RS-232 kanalı (DH+ ağ programlaması için 1784-U2DHP USB-DH+ adaptörü kullanılarak) veya eski donanımda doğrudan DH+ dizüstü bilgisayar bağlantısı için 1784-PCC PCMCIA kartı aracılığıyla yapılır.

S5: Üretimi durdurulduktan sonra 1785-L60B nereden temin ediliyor?

Yerleşik PLC-5 yedek parça satış sonrası pazarı aracılığıyla - endüstriyel otomasyon parça satıcıları, test edilmiş fazlalık tedarikçiler ve uzman eski PLC hizmetleri. PLC-5 platformu, orijinal kurulumdan onlarca yıl sonra bile hizmette kalan sistemlerle çok geniş bir küresel kurulu tabana sahiptir; 5/60 modeli satış sonrası pazarda düzenli olarak karşımıza çıkıyor. Sipariş vermeden önce 1785-L60B parça numarasını doğrulayın ve pil tipinin (1770-XYC) ve bellek modülü uyumluluğunu doğrulayın.
