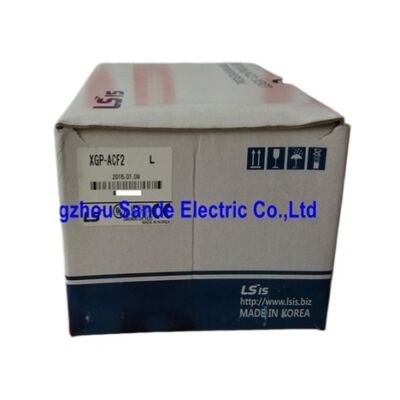

LS PLC XGP-ACF2 Programlanabilir Mantık Denetleyicisi XGT Serisi Güç Modülü XGP-ACF2 XGP-ACF2 XGPACF2

LSIS XGP-ACF2 | XGT Serisi PLC Güç Kaynağı Modülü — 85–264VAC Evrensel / DC5V 6A / ±%2 / ≤20A Ani Akım / 50/60Hz / 0,4kg

Üniversal Giriş — Tüm Şebeke Gerilimleri için Tek Modül

XGP-ACF2'nin tanımlayıcı özelliği 85–264VAC giriş aralığıdır. Bu, 100V veya 230V için yapılandırmak için bir atlama teli veya anahtar gerektiren seçilebilir bir voltaj kaynağı değildir; aralık içindeki herhangi bir şebeke kaynağına otomatik olarak uyum sağlayan gerçekten evrensel bir giriştir. Japonya'nın 100VAC'ı, Kuzey Amerika'nın 120VAC'ı ve Avrupa'nın 220-240VAC'ı spesifikasyon kapsamına girmektedir.

XGT tabanlı kontrol panellerini birden fazla pazara gönderen makine üreticileri için bu evrensellik, pazara özel güç modülü çeşitlerini ortadan kaldırır ve voltaj uyumsuzluğu riskini ortadan kaldırır. Kore'de üretilen ve Almanya, Japonya veya Amerika Birleşik Devletleri'ne gönderilen bir panel, besleme modülünü değiştirmeden veya herhangi bir donanım ayarını yapmadan doğru şekilde açılır. Bir parça numarası tüm pazarları kapsar.

XGP-ACF2, doğrudan XGP-AC23 (sabit 220V giriş, 8,5A çıkış) ve XGP-DC42 (24VDC giriş) ile karşılaştırılır. AC23, daha büyük modül popülasyonları için daha yüksek akım kapasitesine sahiptir ancak sabit bir 220VAC besleme gerektirir. DC42, panelin birincil dağıtım voltajının 24VDC olduğu kurulumlara hizmet eder. ACF2, evrensel giriş voltajı uyumluluğu ve 6A çıkış kapasitesi kurulumun gereksinimleriyle eşleştiğinde doğru seçimdir.

Temel Özellikler

6A Mevcut Bütçe – Sistem Tasarımı Gereksinimi

XGP-ACF2'nin 6A çıkışı, aynı XGT tabanına kurulu her modülün kullanabileceği toplam 5VDC'dir. Her modül tipi bu bütçeden tanımlı bir akım çeker. Tipik çekilişler:

• XGI-CPUU CPU modülü: ~0,96A
• Standart dijital I/O modülü: ~0,2A
• Analog G/Ç modülü: ~0,3A
• İletişim modülü: ~0.3A

Temsili bir konfigürasyon - bir CPU (0,96A) + on iki dijital I/O modülü (2,4A) + iki iletişim modülü (0,6A) - yaklaşık 3,96A çeker ve 2A'nın üzerinde boşluk bırakır. Bu marj, ek modülleri barındırır ve değişen yükler altında istikrarlı düzenleme sağlar.

Sisteme güç verilmeden önce kurulu tüm modüllerin çektiği akımların toplamı hesaplanmalı ve 6A sınırına göre doğrulanmalıdır. Aşırı yüklenmiş bir besleme, 5VDC rayını ±%2 düzenleme bandının altına düşürür - sonuç, temiz bir kapatma yerine aralıklı modül sıfırlamaları, iletişim hataları ve öngörülemeyen CPU davranışıdır, bu da aşırı yük koşullarının teşhis edilmesini ciddi bir arızaya göre daha zor hale getirir.

Ani Akım ve Devre Koruma Seçimi

Açılışta ≤20A tepe ani akım, doğru yukarı akım devre korumasını belirleyen parametredir. Kararlı durum çalışma akımına yakın boyuttaki standart, hızlı etkili bir sigorta, ani dalgalanma durumunda açılacaktır. Doğru koruma seçenekleri şunlardır:

• Zaman gecikmeli (yavaş atan) sigortalar:Sürekli arızalar için aşırı akım koruması sağlarken kısa ani akımın geçmesine izin verin.
• D Tipi karakteristikli devre kesiciler:10–20x nominal akımda anında açma yaparak ani akıma uyum sağlarken sürekli aşırı yüke karşı koruma sağlar.

Birden fazla XGT rafının bir kesintiden sonra aynı anda açıldığı tesislerde, tüm güç modüllerinden gelen birleşik akım da dağıtım paneli seviyesinde dikkate alınmalıdır.

Uygulama Senaryoları

Küresel makine dağıtımı:Japonya (100VAC), Almanya (230VAC) ve ABD'deki (120VAC) müşterilere gönderilen XGT tabanlı OEM kontrol panelleri, donanım değişikliği veya pazara özel stoklama olmadan aynı XGP-ACF2'yi kullanıyor.

Yeni XGT sistem kurulumu:AC şebekesinin mevcut olduğu ve 6A çıkış kapasitesinin planlanan modül popülasyonuyla eşleştiği yerlerde XGI ve XGR sistemi yapıları için standart güç modülü.

Mevcut XGT kurulumlarında XGP-ACF2 değişimi:Orijinal güç modülü arızalandığında doğrudan değiştirme. Yapılandırmaya gerek yok — kurulumu yapın, açın ve 5VDC çıkışının ±%2 spesifikasyonu dahilinde olduğunu doğrulayın.

SSS

S1: Toplam modül akımı 6A'yı aşarsa ne olur?

Çıkış voltajı 4,9V'un (±%2 alt sınır) altına düşerek kurulu modüllerde marjinal mantık seviyelerini tetikler. Ciddiyete bağlı olarak, besleme akım sınırlamasına girebilir veya kapanabilir. Arıza modu genellikle sabit değil aralıklıdır; modüller sıfırlanır, iletişim hataları meydana gelir ve CPU davranışı öngörülemez hale gelir. Sisteme enerji vermeden önce daima kurulu tüm modüllerin toplam akım çekişini doğrulayın.

S2: XGP-ACF2, 100V ve 220V çalışma için voltaj seçme anahtarına ihtiyaç duyuyor mu?

Hayır. XGP-ACF2 gerçek bir evrensel giriş kaynağıdır; gerekmediği için seçici anahtar yoktur. 47–63Hz'de 85V ile 264VAC arasındaki herhangi bir AC kaynağına bağladığınızda doğru şekilde çalışır. Dahili güç elektroniği, belirtilen aralıktaki giriş voltajından bağımsız olarak çıkışı otomatik olarak düzenler.

S3: ≤20A ani akım garanti edilmiş bir maksimum mu yoksa tipik bir değer mi?

Bu bir maksimumdur; gerçek ani akım, enerji verme anındaki besleme geriliminin faz açısına, kapasitör sıcaklığına ve hat empedansına bağlıdır. Tepe AC voltajı fazında ani akım genellikle en yüksektir; sıfır geçişte minimumdur. ≤20A rakamı, koruma cihazı seçimi açısından en kötü durum değeridir.

S4: XGP-ACF2, XGR yedekli CPU yapılandırmalarında kullanılabilir mi?

Evet. XGR yedekli konfigürasyonlarda her kasanın kendi bağımsız güç modülü vardır. XGP-ACF2, ortak kasanın beslemesinden bağımsız olarak kendi tabanının modüllerine güç sağlar. Her kasa için uygun güç modülü varyantını onaylamak için LS Electric XGT sistem belgelerindeki spesifik XGR konfigürasyon gereksinimlerini doğrulayın.

S5: Modül çalışması için DC5V ±%2 tolerans ne anlama gelir?

Belirtilen tüm çalışma koşullarında çıkışın 4,9V ile 5,1V arasında kalması garanti edilir. Tüm XGT modülleri bu aralıkta doğru şekilde çalışacak şekilde tasarlanmıştır. Aşırı yük, giriş voltajının aralık dışı olması veya modül arızası nedeniyle besleme ±%2'nin dışına çıkarsa, kurulu modüllerdeki mantıksal voltaj marjları marjinal hale gelir ve Q1'de açıklanan aralıklı arızalara neden olur.
