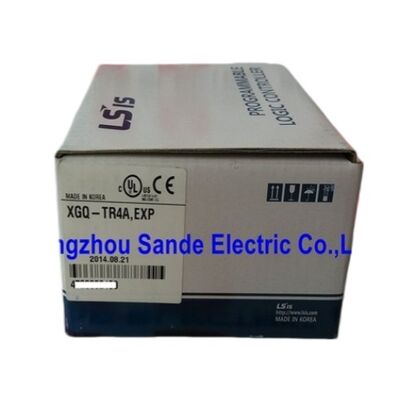

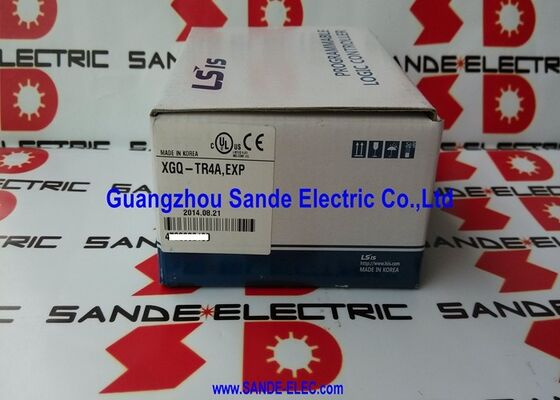

LS PLC XGQ-TR4A Programlanabilir Mantık Denetleyicisi XGT Serisi Çıkış Modülü XGQ-TR4A,EXP XGQ-TR4A

LS Elektrik XGQ-TR4A | XGK 32 Noktalı NPN Alıcı Transistör Çıkış Modülü — DC 12/24V / Nokta başına 0,1A / 2A Ortak / Fotokuplör / ≤1ms

NPN Lavabo — Saha Kablolaması İçin Ne İfade Ediyor?

XGQ-TR4A, XGK 32 noktalı transistör çıkış modülünün NPN (negatif) çeşididir. PNP (kaynak) karşılığı XGQ-TR4B'dir. Bu ayrım saha kablolaması için temeldir:

NPN (lavabo) — XGQ-TR4A:Her çıkış transistörü COM'a (0V) dönüş yolunu sağlar. Saha kaynağının pozitif terminali yüke bağlanır; transistör, AÇIK komutu verildiğinde yükün diğer terminalini COM'a bağlar. Akım, kaynak → yük → transistör → COM'dan akar.

PNP (kaynak) — XGQ-TR4B:Her transistör pozitif besleme sağlar. COM 24V taşır; transistör AÇIK komutu verildiğinde yüke 24V bağlanır. Akım COM → transistör → yük → 0V'den akar.

Saha cihazlarının 24V pozitif veriyoluna bağlı bir terminali varsa ve 0V'ye anahtarlanmış dönüş gerektiriyorsa, NPN doğrudur. Cihazlar 0V bağlıysa ve anahtarlanmış 24V besleme gerektiriyorsa PNP doğrudur. Yanlış tipin belirtilmesi, program durumundan bağımsız olarak çıkışların hiçbir etkisinin olmadığı kablolamaya neden olur.

Temel Özellikler

2A Ortak Limit – Pratik Kısıtlama

Her nokta 0,1A batabilir; ortak terminal maksimum 2A ile paylaşılır. Her biri tam 0,1A olan 32 noktayla eşzamanlı akım 3,2A'ya ulaşacak ve bu da sınırı aşacaktır. Pratikte:

• Nokta başına 0,1A'da: maksimum20 çıkış aynı anda AÇIK(20 × 0,1A = 2,0A)
• Nokta başına 0,05A'da (50mA solenoid bobin): 32 çıkışın tümü = 1,6A — limit dahilinde
• Nokta başına 0,06A'da: tümü 32 = 1,92A — limit dahilinde

Gerçek hayattaki yüklerin çoğu (24VDC solenoid bobinler, sinyal röle bobinleri, LED göstergeler) 30–60 mA çeker. Bunlar için 32 eşzamanlı aktif çıkış, 2A ortak sınırın oldukça dahilinde kalır. Kısıtlama yalnızca birçok yüksek akım yükünü aynı anda çalıştıran yoğun uygulamalarda önemlidir.

Uygulama Senaryoları

Pnömatik valf panelleri:24VDC'de 32 valf pilotu, her biri 50–80mA. 70 mA × 32 = 2,24A'deki toplam akım yaklaşır ancak eş zamanlı aktivasyona bağlıdır - tüm vanaların aynı anda ateşlenmediği döngüsel uygulamalarda, 2A sınırı dahilinde.

Sinyal rölesi sürüşü:XGQ-TR4A çıkışları, 24VDC röle bobini girişlerini (her biri 30–50 mA) çalıştırır. 32'nin tümü aynı anda = 0,96–1,6A — ortak sınır dahilinde.

LED gösterge panelleri:Her biri ≤20mA'da 32 durum göstergesi. 32 aktifin tümü = 0,64A — herhangi bir kısıtlama uygulanmaz.

SSS

S1: NPN çıkışları endüktif yükleri (solenoid bobinler) doğrudan çalıştırabilir mi?

Evet, nokta başına 0,1A sınırı dahilinde. Endüktif yükler, kapatıldığında bir geri EMF yükselmesi oluşturur; bobin boyunca serbest dönen bir diyotla bastırılır (katottan pozitif kaynağa, anottan anahtarlanan terminale). Bastırma olmadan, geri EMF transistörün ömrünü kısaltır ve bitişik kablolarda sahte anahtarlamaya neden olabilir. Spesifik solenoid bobinin halihazırda dahili bastırma içerip içermediğini doğrulayın.

S2: Gerçek uygulamalar için ≤1ms yanıt süresi ne anlama geliyor?

PLC çıkış komutundan terminal durumu değişikliğine kadar 1 ms'lik transistör gecikmesi, kontrol edilen cihazın 10-100 ms'de yanıt verdiği solenoid valf, konveyör ve gösterge uygulamaları için ihmal edilebilir düzeydedir. Mikrosaniye hassasiyetinde zamanlama (kademeli motor darbe üretimi) için özel bir yüksek hızlı darbe çıkış modülü gereklidir; standart bir transistör modülü uygun değildir.

S3: XGQ-TR4A, XGB kompakt PLC ile uyumlu mu?

Hayır. XGQ-TR4A, XGK modüler PLC veri yolu için bir G/Ç modülüdür. XGB, kendine özel genişletme modülleriyle farklı bir genişletme veri yolu formatı kullanır. XGB sistemleri için uygun XGB serisi transistör çıkış modülü belirtilmelidir.

S4: Kullanılmış bir XGQ-TR4A kurulumdan önce nasıl doğrulanır?

Bir XGK tabanına monte edin, sisteme güç verin, bir test programı veya teşhis fonksiyonu aracılığıyla 32 kanalın her birine ayrı ayrı AÇIK ve KAPALI komutları verin. Her çıkış terminalinde şunu doğrulayın: AÇIK olduğunda ≤0,2V; KAPALI iken besleme voltajına kadar yüzer. KAPALI komutu verildiğinde (kapalı durumda) 0V yakınında kalan veya AÇIK (açık durumdayken) olduğunda 0,2V'nin altına düşemeyen herhangi bir kanalın transistörü arızalıdır. LED davranışının beklenen AÇIK/KAPALI durumlarıyla eşleştiğini doğrulayın.

S5: Üretim durdurulduktan sonra XGQ-TR4A nereden temin ediliyor?

LS Electric XGK satış sonrası pazarı aracılığıyla - endüstriyel otomasyon yedek parça satıcıları ve test edilmiş fazla tedarikçiler. Bireysel kanal doğrulaması ile test edilmiş üniteler talep edin. Sipariş vermeden önce XGQ-TR4A (NPN, 32 nokta) ile XGQ-TR4B (PNP, 32 nokta) karşılaştırmasını doğrulayın — NPN/PNP ayrımı kablolama uyumluluğu açısından kritik öneme sahiptir.
