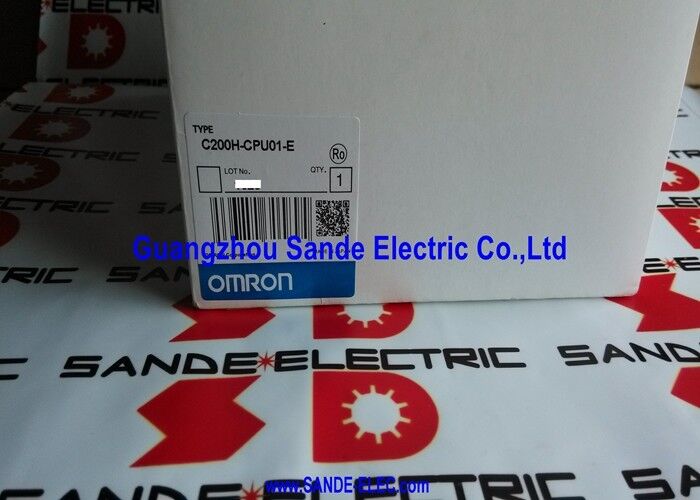

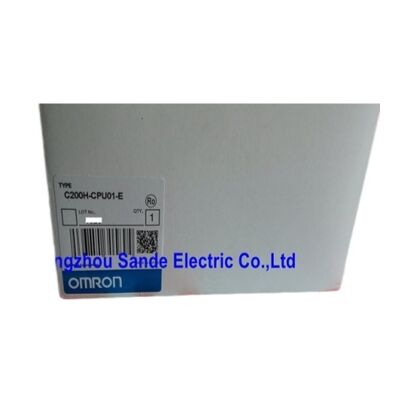

Omron C200H-CPU01-E PLC Modülü C200HCPU01E C2OOH-CPUO1-E

Omron C200H-CPU01-E. SYSMAC C200H Serisi PLC CPU Modülü 100-240VAC Güç kaynağı, 5VDC 3A çıkış, 4K program belleği, 145 talimat seti, IP30

Genel bakış

BuOmron C200H-CPU01-EOmron'un SYSMAC C200H programlanabilir denetleyici serisindeki temel CPU birimi. PLC'nin işlem beynini kendi AC güç kaynağı ile tek bir rak monte edilebilir birime birleştiren modül..

Bu bütünleşik tasarım, bir modülde güç kaynağı ve CPU'nun oluşması, C200H mimarisine özgüydü: mühendislerin sadece uygun arka planı (3, 5, 8 veya 10 yuva) seçmeleri gerekiyordu.CPU01'i belirlenmiş CPU konumuna yerleştir, ve kalan slotlara I/O modülleri, özel işlev birimleri ve iletişim modülleri eklenir.

C200H, Omron'un 1980'lerde ve 1990'larda orta aralık PLC'siydi. and the -E suffix on the C200H-CPU01-E indicates the European (international) market variant — the version with the full 100–240VAC operating range that accommodates both 120VAC and 230VAC power supplies without requiring different hardware for different regions.

Genişletilmiş bir gerilim aralığı olan 85132VAC / 170264VAC, modülün güç kaynağı geriliminin düşmesine önemli bir tolerans sağlar.Her zaman ideal olmayan bir voltaj kalitesinin bulunduğu endüstriyel ortamlarda pratik bir fayda.

CPU01, C200H CPU ailesi içindeki konumuyla, giriş seviyesindeki CPU olarak yer almaktadır.4K kelime program hafızası basit makine dizimi işliyor., konveyör mantığı ve genel amaçlı kontrol programları.

Daha büyük programlar gerektiren uygulamalar için, hafıza kaseti yuvası genişleme yolunu sağlar: program depolamasını genişletmek için bir EPROM veya EEPROM kaseti eklenebilir,UVA silgi olmadan alan içi program güncelleştirmelerine izin veren EEPROM varyantı ile.

Daha fazla işlem gücüne ihtiyaç duyan uygulamalar için Omron, C200H ailesinde C200H-CPU03-E (8K kelime) ve C200H-CPU11-E (32K kelime) 'yi CPU01'in üzerine yerleştirdi.

Ana Özellikler

Entegre Güç Tedarik Mimarlığı

C200H-CPU01-E'nin yerleşik AC güç kaynağı, C200H tasarımını ayrı güç kaynağı modülleri gerektiren bazı çağdaş PLC'lerden ayıran belirleyici özelliklerden biridir.

Güç kaynağının CPU modülüne entegre olması arka plan yapılandırmasını basitleştirir:Mühendis bir modül (CPU01) kurar ve CPU ve I/O rafı için tüm güç dönüşümü içsel olarak yönetilir..

5VDC, 3A çıkışı, CPU rafına monte edilmiş tüm modüller ve genişleme kablosuyla bağlı herhangi bir genişleme rafı için arka plan mantıksal gücü sağlar.

120VA nominal tüketim, normal çalışma koşullarında AC kaynağından alınan toplam gücü yansıtır.

5VDC, 2A güç sigortası, DC çıkış rayını korur. Eğer bir modül aşırı akım çekimine neden olursa, sigorta CPU'nun veya diğer modüllerin aşırı akımla hasar görmesine izin vermek yerine patlar.

Sigorta değişimi, arıza durumunun tespit edilmesi ve düzeltilmesinden sonra çalışmayı yeniden başlatan bir bakım görevidir.

The extended operating voltage range (85–132VAC / 170–264VAC beyond the rated ranges) is particularly relevant in installations where the local power infrastructure is prone to voltage fluctuations — common in some manufacturing environments where large motor starts, kaynak ekipmanları veya değişken yükler tedarik kalitesini etkiler.

C200H-CPU01-E bu değişimlere tolerans gösterir ve daha az toleranslı ekipmanları etkileyebilecek geçici voltaj düşüşlerine rağmen çalışmaya devam eder.

I / O mimarisi Backplane, Racks ve Modül Seçimi

C200H arka planı, CPU01-E'nin belirlenmiş CPU konumunu (genellikle en sol yuva) işgal ederek, numaralandırılmış yuvalarında modülleri kabul eder. Kalan yuvalar:

I/O modülleri24VDC, 100VAC veya diğer sinyal seviyelerini kabul eden dijital giriş modülleri; röle, tranzistör veya triac çıkışları olan dijital çıkış modülleri; voltaj ve akım sinyalleri için analog I/O modülleri.

Özel fonksiyon modülleriYüksek hızlı sayaç modülleri, konum kontrol modülleri, sıcaklık kontrol modülleri ve CPU'nun temel ayrık I/O'ların ötesine uzanan diğer uygulama özel fonksiyon birimleri.

İletişim modülleriHost Link (RS-232C SYSMAC Host bilgisayarlara bağlantı), PC Link (PLC'den PLC'ye veri paylaşımı için), Uzak I/O (Uzak raflara I/O uzatmak için) ve SYSMAC NET Link üniteleri.

CPU rafı, kurulu modülleri ve CPU01'in kendi güç kaynağı çıkışını barındırır.Her biri ek I/O için daha fazla yuva ekler..

Bu üç raklı maksimum, C200H platformunun kapsamındaki çoğu orta ölçekli makine kontrol uygulamalarını kapsar.

Hafıza Kaseti 4K Kelimelerinin Ötesine Genişliyor

C200H-CPU01-E'nin 4K kelime temel program belleği, basit makine kontrol programlarını kapsar.

Uygulama daha fazla ?? genişletilmiş alt program kitaplıkları, daha fazla veri kayıtları ile daha büyük programlar gerektirdiğinde,Ya da 8K kelimelere yaklaşan programlar hafıza kaseti yuvası genişleme için donanım yolu sağlar.

BuEPROM kaset (C200H-MP16K)16 bin kelimeye kadar hafızayı genişletir.

Fabrika programlı veya UV silinebilir bir cihaz programlayıcısı ile programlanmıştır.Programın sonlandırıldığı ve istemsiz değişikliklerden korunması gereken üretim uygulamaları için uygun hale getirilmesi.

EPROM, UV silme olmadan yeniden programlanamaz, bu da istikrarlı üretim programları için uygun hale getirir.

BuEEPROM kaset (C200H-ME16K)aynı zamanda 16K kelimelere kadar uzanır, ancak elektrikli yeniden programlamaya izin verir. Program, kaseti çıkarmadan veya UV silme kullanmadan programlama cihazını kullanarak saha içinde güncelleşebilir.

Bu esneklik, programın periyodik güncellemeleri, parametreler ayarlamaları,ya da ekipmanın kullanım ömrü boyunca tarif değişiklikleri.

Sık Sorulan Sorular

S1: C200H-CPU01-E'nin 4K kelime program belleği var.

4K kelimeler, C200H CPU aralığındaki giriş kapasitesidir. Zamanlayıcılar, sayaçlar, karşılaştırma talimatları ile merdiven mantığı kullanan orta derecede karmaşık makine sıralama programları için yeterli.ve standart giriş/çıkış mantığı.

On istasyon, sekiz kilit, altı arıza durumu ve temel HMI iletişimine sahip bir konveyör için tipik bir program, 4K'ya rahatça uymak için 1.500-2500 kelime işgal edebilir.Geniş çaplı veri manipülasyonu içeren programlar, büyük arama tabloları veya çok uzun sıralı mantıksal zincirler 4K'yi açabilir ve ya bir bellek kaseti genişlemesi veya C200H-CPU03-E (8K kelime) veya C200H-CPU11-E (32K kelime) bir yükseltme gerektirebilir.

S2: C200H-CPU01-E, programlama için Windows çalışan modern bir PC ile doğrudan iletişim kurabilir mi?

C200H-CPU01-E, CPU01'in kendisinde yerleşik bir RS-232C bağlantı noktasına sahip değildir. Programlama cihazına iletişim için çevresel bağlantı noktasını ve uygun bir programlama konsolunu veya adaptörünü kullanır.

Omron's CX-Programmer software (which superseded the older SYSMAC Support Software) supports C200H series programming and connects via an appropriate RS-232C adapter between the PC and the C200H peripheral port.

Yerel RS-232C portları olmayan modern PC'lerde bir USB-RS232C adaptörüne ihtiyaç duyulabilir.

Alternatif olarak, arka planda kurulan Anahtar Bağlantı iletişim modülleri, SCADA ve programlama erişimi için RS-232C bağlantısı sağlar.

S3: CPU01-E'yi kullanan bir C200H sistemi için maksimum I/O noktası sayısı nedir?

Bir C200H sisteminin toplam I/O kapasitesi, CPU rafına ve en fazla iki genişleme rafına monte edilmiş I/O modüllerinin sayısına ve türüne bağlıdır..

En fazla üç raf ve standart I/O modülü yapılandırmaları ile, bir C200H sistemi tipik olarak birkaç yüz ayrı I/O noktasına ulaşabilir.

Tam maksimum, belirli modül seçimine, arka plan boyutlarına ve güç kaynağı kapasitesine bağlıdır.CPU01-E'nin 3A çıkışı, tüm kurulu modüllerin toplam akım tüketimini sınırlamaktadır..

Çok büyük I / O sayımlarını gerektiren sistemler, C200H-CPU01-E'nin güç kaynağı kapasitesini aşacak ve dikkatli bir mevcut bütçe planlaması veya daha yüksek güçlü bir CPU varyantına geçmek gerekecektir.

S4: C200H-CPU01-E'nin 2A güç sigortası var. Sahada değiştirilebilir mi?

Evet, C200H-CPU01-E'deki 5VDC, 2A güç sigortası değiştirilebilir bir bileşendir.Temel neden tespit edildikten ve düzeltildikten sonra sigorta değiştirilmelidir.

Altta yatan hatayı çözmeden sigortayı değiştirmek, yedek sigortanın hemen tekrar patlamasına neden olur.

Doğru sigorta türü C200H donanım kılavuzunda belirtilmiştir. Yanlış bir sigorta derecesini kullanmak, normal çalışma koşullarında yetersiz koruma sağlayabilir veya rahatsız edici hareketlere neden olabilir.

S5: C200H-CPU01-E, Omron'un veri paylaşımı için mevcut CJ ve NJ serisi PLC'leri ile uyumlu mu?

C200H-CPU01-E, Omron'un mevcut CJ2 veya NJ serileri ile doğrudan uyumlu olmayan eski SYSMAC Link ve Host Link iletişim protokollerini protokol dönüşümü olmadan kullanır.

C200H ve modern Omron CJ/NJ serisi denetleyici veri alışverişine ihtiyaç duyan eski sistemler için,C200H rafına uygun Host Link protokolü ile bir seri iletişim ünitesi kurulabilir.Modern denetleyici kendi Ethernet veya EtherNet/IP bağlantısını kullanırken, protokol dönüşümü yazılımda veya bir geçit cihazı aracılığıyla işlenir.

C200H ile modern denetleyiciler arasında doğrudan etiket düzeyinde entegrasyon, bu çeviri katmanı olmadan mevcut değildir.
