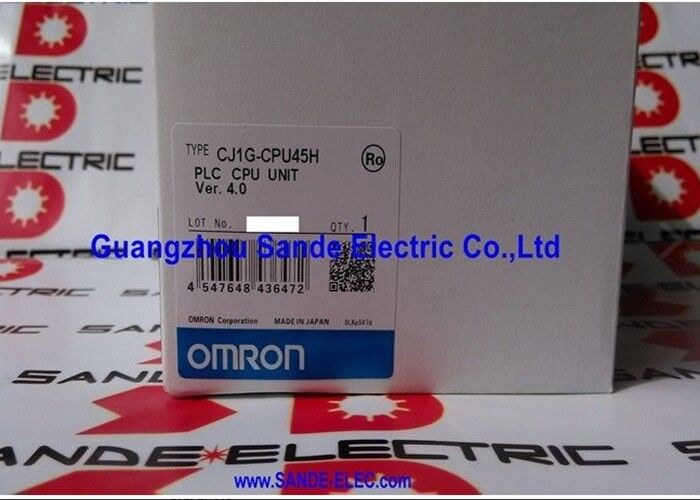

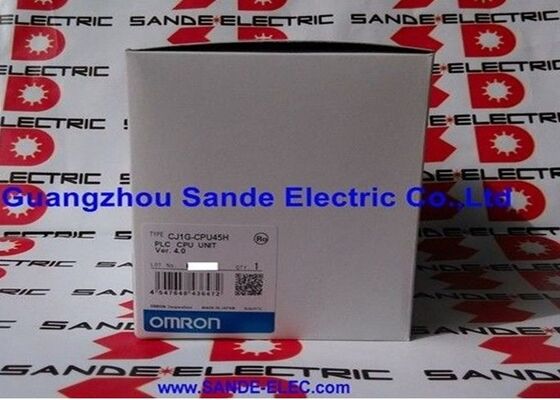

OMRON CJ1G-CPU45H CPU Ünitesi CJ1G-CPU45H CJ1GCPU45H

Omron CJ1G-CPU45H | CJ1 Modüler PLC CPU — 60K Adım / 128K Kelime / 1280 G/Ç Biti / 3 Genişletme Rafı / 0,91A

CJ1G-CPU45H — CJ1 Platformunun Orta-Yüksek CPU'su

CJ1G-CPU45H, Omron'un CJ1 modüler PLC ailesindeki bir CPU ünitesidir; bu ürün setinin başka bir yerinde açıklanan CJ2M'nin önceki platformudur. Omron'un CPU hiyerarşisinde nerede bulunduğunu anlamak, hem yeni spesifikasyon hem de değiştirme çalışmaları açısından önemlidir.

CJ1G CPU aralığında, G tanımı standart performans sınıfını tanımlar (yüksek performans için CJ1H'ye karşılık). CPU45H, 60K adım programı ve 1.280 I/O bit kapasitesiyle daha küçük CJ1G-CPU43H'nin (20K adım, 960 I/O biti) üzerinde konumlanır; daha yüksek sayım, özellikle makinenin orta sınıf bir CPU'nun kaldırabileceğinden daha karmaşık mantığa ve daha fazla sinyal bağlantısına ihtiyaç duyduğu kurulumlar için uygundur.

1.280 G/Ç biti (80 sözcüklü G/Ç alanına eşdeğer), CPU'nun yerel raf ve genişletme rafları genelinde adresleyebileceği maksimum fiziksel giriş ve çıkış sinyali sayısını tanımlar. 400 dijital giriş, 300 dijital çıkış ve birden fazla I/O kelimesini kaplayan 32 analog kanala sahip bir makine veya sistem için CJ1G-CPU45H, tüm sinyalleri geçici çözümler olmadan eşleyecek adresleme kapasitesine sahiptir.

Üç genişletme rafı, CJ1G-CPU45H'nin fiziksel erişimini genişletir; her biri CJ1W-IC101 I/O arayüz birimleri aracılığıyla bağlanan üç adede kadar ek raf, toplam I/O modülü sayısını tek bir fiziksel kabine sığabilecek sayının çok ötesine genişletir. G/Ç'nin tek bir merkezi CPU'ya bağlı ayrı panellerdeki bölümlere dağıtıldığı makineler için bu raf genişletme, tüm G/Ç'leri tek bir program ve tek adresleme yapısı altında tutan mekanizmadır.

Temel Özellikler

CJ1G-CPU45H vs CJ2M-CPU14 — İki Nesil Omron Modüler PLC'ler

CJ2M-CPU14, daha az program adımına rağmen daha hızlı yürütme, daha fazla veri belleği ve daha fazla genişletme sağlar. Her ikisi de CJ serisi I/O modül ailesini kullanır. Mevcut CJ1G kurulumlarında değişim için CJ1G-CPU45H doğru benzer değişimdir; CJ2M'ye geçiş program uyumluluğunun doğrulanmasını gerektirir.

Uygulama Senaryoları

Çok bölümlü makine kontrolü:Üç genişletme rafı, ayrı PLC'ler veya PLC'ler arası iletişim olmaksızın tümü tek bir CJ1G-CPU45H programı altında adreslenen ayrı dolaplardaki (bir ana işlem bölümü, bir yükleme istasyonu ve bir paketleme bölümü) G/Ç modüllerine olanak tanır.

Büyük I/O'lu proses otomasyonu:1.280 G/Ç biti, yoğun sinyal ortamlarına uyum sağlar: yüzlerce valf konum anahtarı, seviye girişi ve motor durumu kontaklarının tek bir CPU'dan yönetildiği bir yardımcı sistem.

CJ1 eski sistem yedeği:CJ1 platformu 2000'li yılların başından itibaren yaygın olarak kullanılmaya başlandı. CJ1G-CPU45H etrafında oluşturulan bir kabin CPU değişimi gerektirdiğinde, aynı model programı, G/Ç adreslemesini ve raf mimarisini değişiklik yapmadan korur.

SSS

S1: CJ1G-CPU45H'nin CJ1G-CPU43H ve CJ1G-CPU44H'den farkı nedir?

CPU43H, 20K adım ve 960 I/O biti sağlar. CPU44H, 40K adım ve 1.024 I/O biti sağlar. CPU45H, 60K adım ve 1.280 I/O biti sağlar. Üçü de 3 genişletme rafını destekler. Program boyutuna ve I/O bit sayısı gereksinimlerine göre CPU'yu seçin — CPU45H'yi CPU43H ile değiştirmek, mevcut program belleğini ve I/O adreslemesini azaltır, bu da büyük bir programın yüklenmesini engeller.

S2: CJ1G-CPU45H, CJ2M I/O modüllerini kullanabilir mi (veya tam tersi)?

CJ1 ve CJ2M, CJ serisi I/O modülü form faktörünü paylaşır. Çoğu standart CJ1W-ID, OD ve AD serisi I/O modülleri hem CJ1 hem de CJ2M CPU'larla uyumludur. Özel modüller (işlev üniteleri, belirli iletişim işlemcileri) uyumluluk kısıtlamalarına sahip olabilir; CPU'ları ve modülleri nesiller arasında karıştırmadan önce Omron'un CJ serisi uyumluluk tablolarından doğrulayın.

S3: 1.280 G/Ç biti toplam kaç G/Ç noktasını temsil eder?

1.280 G/Ç biti, 1.280 ayrı dijital sinyale eşittir; tüm raflarda CPU tarafından adreslenebilir giriş bitleri ve çıkış bitlerinin maksimum toplam sayısı. Uygulamada, fiziksel modül sayısı veya raf alanı nedeniyle sınıra bundan önce ulaşılabilir. Analog kanallar için, her kanal birden fazla bit kaplar (tipik olarak kanal başına 16 bit), dolayısıyla analog ağırlıklı sistemler 1.280 bit bütçeyi tamamen dijital sistemlerden daha hızlı tüketir.

S4: CJ1G-CPU45H'ye hangi programlama yazılımı bağlanır?

CX-Programmer (CX-One paketinin bir parçası), CJ1 ailesi için merdiven diyagramını, fonksiyon blok diyagramını, yapılandırılmış metni ve SFC programlamayı destekleyen birincil programlama aracıdır. Bağlantı, CPU üzerindeki USB bağlantı noktası aracılığıyla veya isteğe bağlı bir Ethernet ünitesi takılıysa Ethernet aracılığıyla yapılır. Sysmac Studio, CJ1 programlamayı desteklemez.

S5: CJ1G-CPU45H nereden temin edilir?

Omron CJ1 PLC satış sonrası pazarı aracılığıyla - eski otomasyon satıcıları, test edilmiş ihtiyaç fazlası tedarikçiler ve uzman Omron parça distribütörleri. CJ1 platformunun önemli bir küresel kurulu tabanı vardır; CPU45H satış sonrası pazarında düzenli olarak karşımıza çıkıyor. Sipariş vermeden önce program kapasitesinin (60.000 adım) ve G/Ç bit sayısının (1.280) kurulu sistemle eşleştiğini doğrulayın.
