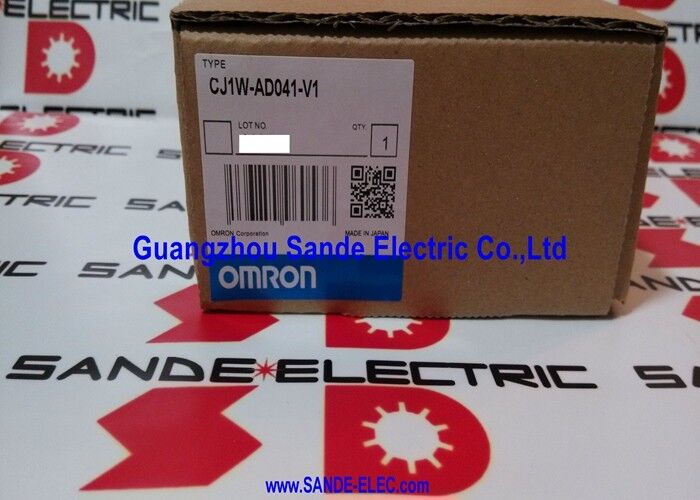

OMRON A/D Birimi CJ1W-AD041-V1 CJ1W-ADO41-V1 CJ1WAD041V1

Omron CJ1W-AD041-V1 | CJ Serisi 4 Kanallı Analog Giriş Ünitesi — 1/8000 Çözünürlük / Nokta başına 250 µs / Kablo Kopması Algılama / Tepe Tutma / Çıkarılabilir Terminal

Kanal Başına Sinyal Aralığı Seçimi — Tek Modülde Maksimum Esneklik

CJ1W-AD041-V1, dört giriş kanalının her birini bağımsız olarak yapılandırır. Beş sinyal aralığının tümü (1–5V, 0–5V, 0–10V, ±10V ve 4–20mA) donanım atlama telleri veya anahtarları olmadan herhangi bir kanalda mevcuttur. Aralık ataması CJ CPU'nun G/Ç parametre tablosunda yapılır.

Kanal başına bu bağımsızlık, karışık sinyal enstrümantasyon rafları için pratiktir: kanal 1, 4–20 mA basınç vericisini okur, kanal 2, ±10V servo geri bildirimini okur, kanal 3, 0–10V sıcaklık verici çıkışını okur ve kanal 4, 1–5V seviyeli vericiyi okur — tümü tek bir modülden, tümü tam çözünürlükte.

1/8000 (13 bit) çözünürlük, tüm giriş aralığı boyunca 8.000 sayım sağlar. 4–20mA aralığı için her sayım 2μA'yı temsil eder; bu, çoğu endüstriyel verici doğruluğu gereksinimleri için yeterlidir. İsteğe bağlı 1/4000 ayarı çözünürlüğü azaltır ancak yalnızca daha kaba ölçümün gerekli olduğu durumlarda dönüştürme verimini artırır.

Temel Özellikler

Kablo Kopması Algılama — 4–20mA Döngü Bütünlüğü Açısından Kritik

4–20 mA akım döngüsünün voltaj sinyallerine göre belirleyici avantajı, açık devre arızalarını tespit edebilme yeteneğidir; kopmuş bir kablo veya arızalı bir verici, döngü akımını geçerli sinyal aralığının dışında olan 4 mA'nin altına (genellikle sıfıra) düşürür. Standart voltaj girişleri bu ayrımı yapamaz: kopmuş bir kablo 0V okur ve bu, 0V çıkış yapan bir vericiden ayırt edilemez.

CJ1W-AD041-V1'in kablo kopması algılama özelliği her kanalı 4–20mA modunda izler. Giriş akımı kablo kopma eşiğinin altına düştüğünde modül, veri alanında bir teşhis bayrağı oluşturur. CJ CPU programı bu bayrağı okur ve harici donanım gerektirmeden bir alarmı tetikleyebilir, bağımlı çıkışları engelleyebilir veya bir arıza işleme alt rutini çağırabilir.

Verici döngüsü arızalarının sessizce sıfır olarak yanlış okunması yerine aktif olarak tespit edilmesi gereken kurulumlar için, kablo kopma fonksiyonu rapor edilen bir arıza ile sessiz bir yanlış okumaya neden olan arıza arasındaki farktır.

Tepe Noktasını Tutma ve Ortalama Alma — İki Farklı Gürültü Sorunu için İki İşlev

Tepe tutma:Son sıfırlamadan bu yana giriş kanalında meydana gelen maksimum değeri yakalar ve korur. CPU tarama döngüsünün aksi durumda kaçırabileceği geçici tepe noktalarını (anlık basınç artışı, kısa süreli voltaj aşımı veya yüksek hızlı işlemler sırasında kısa süreli sinyal olayı) tespit etmek için kullanılır.

Ortalama:Ardışık birden fazla dönüşümün ortalamasını alarak raporlanan değeri düzgünleştirir. Elektrik gürültüsünün, sensör çıkışı titreşiminin ve besleme değişiminin ölçülen değer üzerindeki etkisini azaltır. Ortalama sonuç, modül dahili olarak tam hızda dönüştürmeye devam ederken CPU programının okuduğu sonuçtur.

İki işlev zıt durumlara hizmet eder: zirve tutma, en kötü durum maksimumunu yakalar; Ortalama alma, altta yatan sinyali ortaya çıkarmak için gürültüyü bastırır. Her ikisi de CJ parametre ayarlarında kanal başına yapılandırılır.

Uygulama Senaryoları

Proses kontrol döngüsü girişleri:Tüm kanallarda kablo kopma tespiti aktif olan bir CJ1W-AD041-V1'e bağlı dört adet 4–20 mA verici (basınç, sıcaklık, akış, seviye). Kırık bir verici kablosu, manuel inceleme gerektirmeden operatöre anında alarm verir.

Çok aralıklı makine enstrümantasyonu:Aynı modüle bağlı üç adet ±10V analog sensör çıkışı ve bir adet 4–20mA dönüştürücü. Karışık aralık türleri için ek donanım gerekmez; her kanal kendi aralığını bağımsız olarak yapılandırır.

Kalite kontrol zirve tespiti:Tepe tutmanın etkin olduğu 0–10V aralığında bir kuvvet sensörü çıkışı. Modül, tepe noktasının ne kadar kısa olduğuna bakılmaksızın her baskı döngüsündeki maksimum kuvvet değerini korur ve yüksek hızda kesinti gerektirmeden programa doğru tepe kuvveti verilerini verir.

SSS

S1: Dört kanalın tümü farklı sinyal aralıklarında aynı anda çalışabilir mi?

Evet. Her kanal bağımsız olarak yapılandırılır - kanal 1 4–20mA modunda olabilir, kanal 2 ±10V'de, kanal 3 0–5V'de ve kanal 4 1–5V'de olabilir ve hepsi aynı anda çalışır. Aralık ataması, donanım seçimiyle değil, CX-Programmer ünitesi kurulumunda veya NX/NJ konfigürasyon aracında yapılır.

S2: CJ sistemi bağlamında 250 µs dönüşüm hızı ne anlama geliyor?

250 µs rakamı kanal başına A/D dönüşüm süresidir. 4 aktif kanal ile toplam modül dönüşüm çevrim süresi yaklaşık 1 ms'dir. Bu, CJ CPU'nun tarama döngüsünden bağımsızdır; modül arka planda sürekli olarak dönüşüm yapar ve CPU, tahsis edilen I/O sözcükleri aracılığıyla her taramada geçerli dönüşüm sonucunu okur.

S3: Bir CJ sistemine kaç tane CJ1W-AD041-V1 ünitesi takılabilir?

CJ sistemi aynı tipte en fazla 10 Özel G/Ç Ünitesine izin verir (ünite numarası 9, 0–9'a kadar). Bir CJ sistemi aynı anda birden fazla CJ1W-AD041-V1 ünitesini tutabilir. Toplam sayı, CJ CPU'nun Özel G/Ç Ünitesi tahsisi ve arka panelin fiziksel yuva sayısıyla sınırlıdır.

S4: CJ1W-AD041-V1'i yapılandırmak için hangi programlama yazılımı kullanılıyor?

CX-Programmer, CJ serisi sistem konfigürasyonu ve ladder programlama için birincil yazılımdır. CJ1W-AD041-V1'in ünite kurulumu (kanal aralığı, çözünürlük, ortalama sayım, kablo kopması etkinleştirme), CX-Programmer içindeki Özel I/O Ünitesi veri alanında veya CJ I/O veri yolu üzerinden köprülenen NJ/NX sistemleri için Sysmac Studio'daki eşdeğerinde yapılandırılır.

S5: Çıkarılabilir terminal bloğu modüle dahil mi?

Çıkarılabilir vidalı terminal bloğu, CJ1W-AD041-V1 için standart harici bağlantıdır. Saha kablolarını ayırmadan modülden ayrılır ve saha kabloları müstakil blokta sonlandırılırken modülün değiştirilmesine olanak tanır. Bu, minimum kesinti süresiyle çalışırken değiştirilebilir modülün değiştirilmesini kolaylaştırır.
